СИСТЕМА РУЛЕВОЙ КОЛОНКИ ОПИСАНИЕ РУЛЕВОГО КОЛЕСА

  1. КОНСТРУКЦИЯ

    1. Демпфер насоса

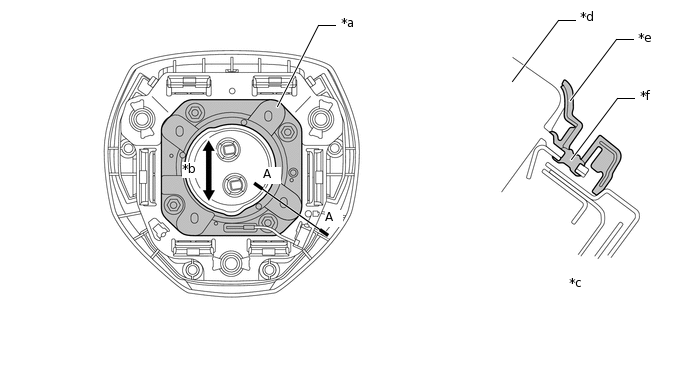

      1. В накладке рулевого колеса добавлен демпфер нагнетателя. Демпфер нагнетателя выполняет функции резонатора для подавления вибрации рулевого колеса.

        X113306C02

        *a

        Секция заслонки

        *b

        Направление колебаний

        *c

        Сечение A - A

        *d

        Насос

        *e

        Резина

        *f

        Заклепка

    2. Устройство вибрации в рулевом колесе

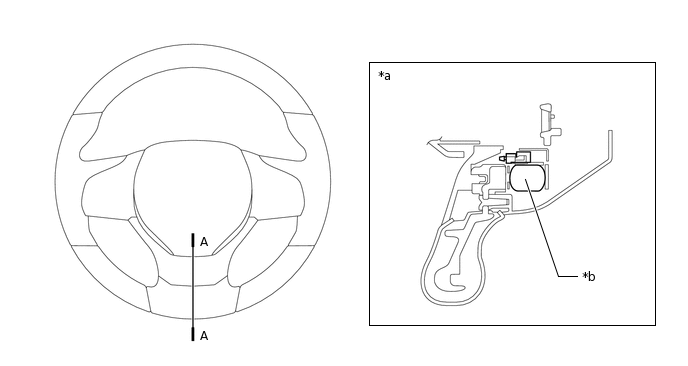

      1. В рулевом колесе в сборе добавлен вибратор рулевого колеса системы предупреждения об уходе с полосы. Система предупреждения об уходе с полосы предупреждает водителя о покидании полосы движения, приводя в действие электродвигатель для создания вибрации рулевого колеса.

        X130543C01

        *a

        Сечение A - A

        *b

        Электродвигатель
