СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ (для моделей с 2KD-FTV), Diagnostic DTC:P2769, P2770

Код DTC Наименование DTC
P2769 Низкий уровень сигнала в цепи электромагнитного клапана муфты гидротрансформатора (электромагнитного клапана переключения передач SL)
P2770 Высокий уровень сигнала в цепи электромагнитного клапана муфты гидротрансформатора (электромагнитного клапана переключения передач SL)

ОПИСАНИЕ

Включаясь и выключаясь посредством сигналов, поступающих из TCM, электромагнитный клапан переключения передач SL регулирует гидравлическое давление, действующее на релейный клапан блокировки, который управляет работой муфты блокировки.

Код DTC Условие обнаружения DTC Неисправный участок
P2769 Если электромагнитный клапан переключения передач SL работает, то блок управления трансмиссией регистрирует короткое замыкание в цепи этого клапана (однократно) (логика диагностирования за 1 поездку).

  • Короткое замыкание в цепи электромагнитного клапана переключения передач SL

  • Электромагнитный клапан переключения передач SL

  • TCM
P2770 Если электромагнитный клапан переключения передач SL не работает, то блок управления трансмиссией регистрирует обрыв в цепи этого клапана (однократно) (логика диагностирования за 1 поездку).

  • Обрыв в цепи электромагнитного клапана переключения передач SL

  • Электромагнитный клапан переключения передач SL

  • TCM

Работа в аварийном режиме:

Когда TCM обнаруживает неисправность, он выключает электромагнитный клапан переключения передач SL.

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

TCM управляет блокировкой гидротрансформатора, исходя из частоты вращения коленчатого вала двигателя, нагрузки двигателя, температуры двигателя, скорости автомобиля, температуры трансмиссии и выбранной передачи. TCM распознает состояние блокировки гидротрансформатора путем сравнения частоты вращения коленчатого вала двигателя (NE) с частотой вращения первичной турбины (NC0). Сопоставляя частоты вращения первичной турбины (NC0) и выходного вала (SP2), TCM определяет фактическое положение передачи трансмиссии. При соответствующих условиях TCM выдает "команду на блокировку", подавая управляющее напряжение на электромагнитный клапан переключения передач SL. После открывания электромагнитного клапана переключения передач SL на релейный клапан блокировки подается давление, и происходит блокировка гидротрансформатора. Когда TCM обнаруживает обрыв или короткое замыкание в цепи электромагнитного клапана переключения передач SL, он интерпретирует это как неисправность в электромагнитном клапане SL или его цепи. TCM включает контрольную лампу неисправности и сохраняет DTC.

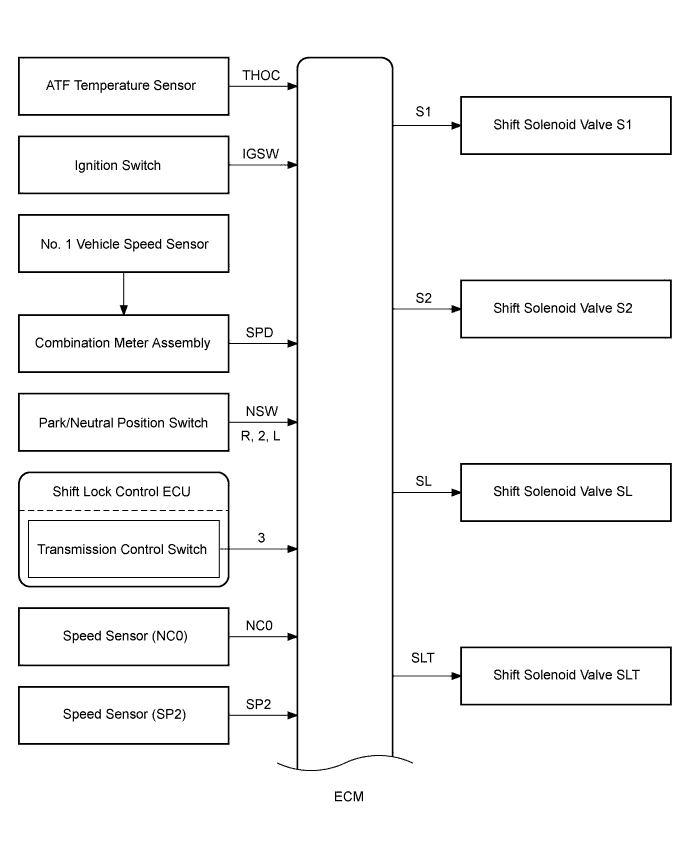

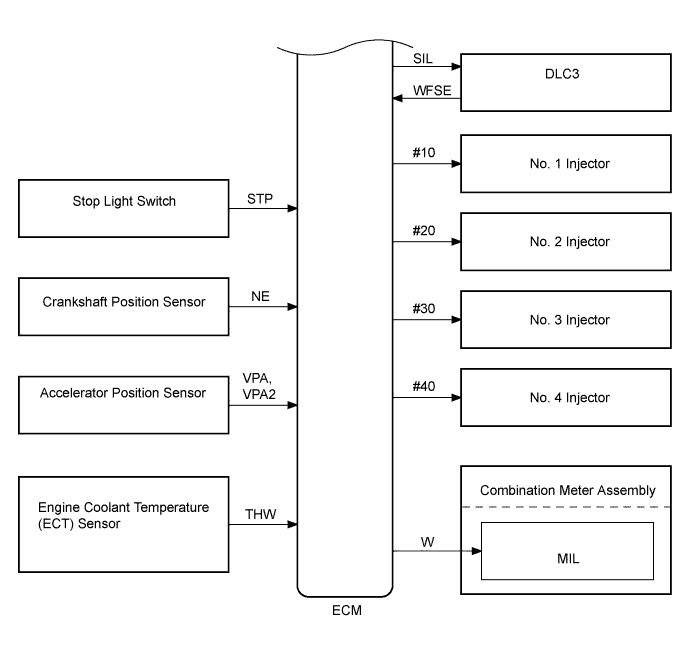

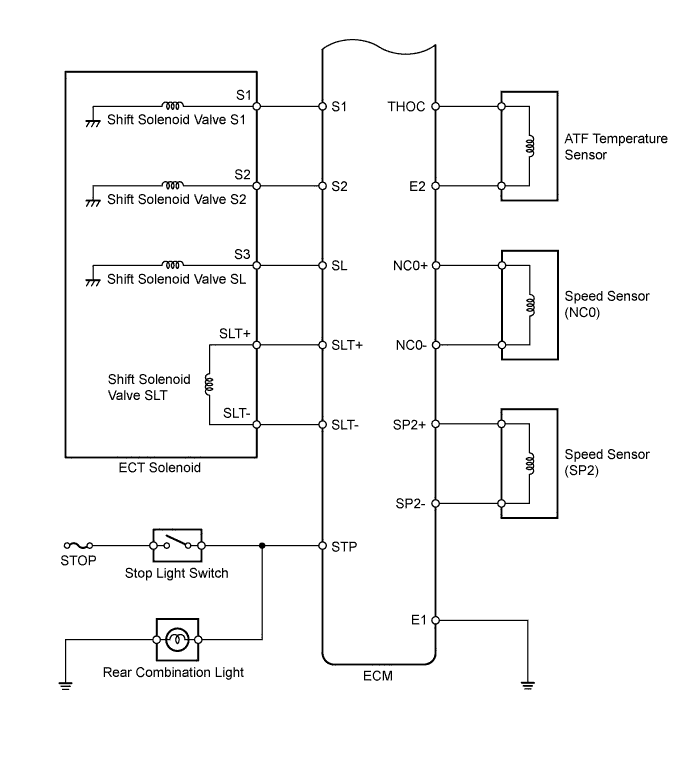

СХЕМА СОЕДИНЕНИЙ

A01DWV5E09

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL)


    1. A01DZ3UE11
      Текст на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (жгут электропроводки трансмиссии)

      Отсоедините разъем жгута электропроводки трансмиссии.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      7 (SL) - масса 20°C (68°F) 11 - 15 Ом

    NG

    ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL Click here

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL - TCM)


    1. A01E22VE34
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к TCM)

      Отсоедините разъем TCM.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      T19-16 (SL) - масса 20°C (68°F) 11 - 15 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ

    OK

    ЗАМЕНИТЕ TCM

  3. ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL


    1. A01DYUIE01
      Текст на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (электромагнитный клапан переключения передач SL)

      Снимите электромагнитный клапан переключения передач SL.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      Контакт разъема электромагнитного клапана переключения передач SL - корпус электромагнитного клапана переключения передач SL 20°C (68°F) 11-15 Ом

    3. Подайте в электромагнитный клапан переключения передач напряжение аккумуляторной батареи 12 В и убедитесь в том, что клапан приводится в движение, издавая характерный для этого звук.

      OK
      Условия измерений Заданные условия

      • Положительный (+) вывод аккумуляторной батареи → разъем электромагнитного клапана переключения передач SL

      • Отрицательный (-) вывод аккумуляторной батареи → корпус электромагнитного клапана переключения передач SL

      		 Клапан приводится в движение, издавая характерный звук.

    NG

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL

    OK

    ЗАМЕНИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ
