АДСОРБЕР (для моделей с модулем насоса адсорбера) СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ЛЕВУЮ ЦЕНТРАЛЬНУЮ ПАНЕЛЬ ПЕРЕДНЕГО ПОЛА

   Нажмите здесьClick here

2. СНИМИТЕ УГОЛЬНЫЙ АДСОРБЕР В СБОРЕ

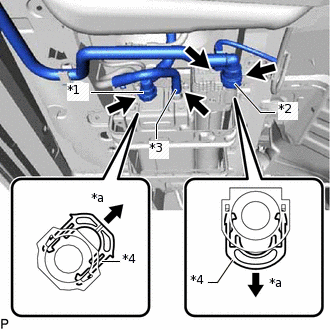

   1.

      *1	Шланг вентиляции
      *2	Шланг подводящего воздухопровода
      *3	Шланг продувки
      *4	Крепежная деталь
      *a	Вытяните

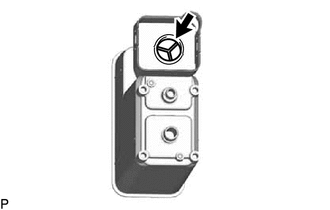

      Отсоедините разъем от модуля насоса адсорбера.

   2. Сдвиньте хомут и отсоедините продувочный шланг от угольного адсорбера.

   3. Отсоедините шланг подводящего воздухопровода от подводящего воздухопровода.

      1. Сожмите держатель и вытяните его.

         Note:

         • При выполнении данной операции не применяйте никаких инструментов.

         • Убедитесь в отсутствии загрязнений и посторонних частиц в угольном адсорбере и вокруг шланга подводящего воздухопровода. При необходимости очистите. Наличие посторонних частиц может привести к повреждению кольцевого уплотнения или утечкам в уплотнении между угольным адсорбером и шлангом подводящего воздухопровода.

         • При отсоединении шланга подводящего воздухопровода соблюдайте осторожность, чтобы не поднять держатель.

   4. Отсоедините вентиляционный шланг от угольного адсорбера.

      1. Сожмите держатель и вытяните его.

         Note:

         • При выполнении данной операции не применяйте никаких инструментов.

         • Убедитесь в отсутствии загрязнений и посторонних частиц в угольном адсорбере и вокруг шланга вентиляции. При необходимости очистите. Наличие посторонних частиц может привести к повреждению кольцевого уплотнения или утечкам в уплотнении между угольным адсорбером и шлангом вентиляции.

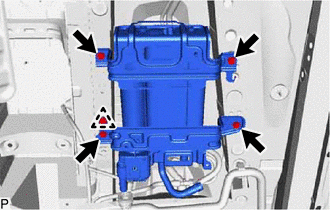

   5.

      Выверните 4 болта, снимите фиксатор и угольный адсорбер в сборе.

3. СНИМИТЕ МОДУЛЬ НАСОСА АДСОРБЕРА

   1. Перед снятием модуля насоса адсорбера очистите угольный адсорбер путем продувания воздухом, чтобы гарантировать отсутствие в угольном адсорбере посторонних веществ.

      Note:

      • Угольный адсорбер допускается очищать только воздухом.

      • Не используйте бензин, разжижители или растворители.

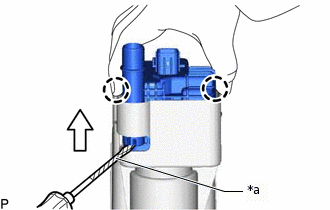

   2.

      *a	Защитная клейкая лента

      Освободив 2 захвата, как показано на рисунке, с помощью отвертки нажмите на модуль насоса адсорбера вверх, чтобы снять его.

      Tip:

      Конец отвертки перед использованием следует изолировать клейкой лентой.

   3.

      Проверьте, нет ли в угольном адсорбере посторонних веществ, например грязи или воды.

      1. Путем осмотра убедитесь, что внутри угольного адсорбера нет посторонних веществ.

      2. Подержите угольный адсорбер в перевернутом положении, чтобы убедиться, что в нем отсутствуют посторонние вещества.

         Если в угольном адсорбере имеются посторонние вещества, замените угольный адсорбер в сборе.
