ВЕНТИЛЯТОР В СБОРЕ ПОВТОРНАЯ СБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением.

  • Ниже рассмотрен порядок выполнения работ для моделей с левосторонним рулевым управлением.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ СЕРВОДВИГАТЕЛЬ УПРАВЛЕНИЯ ЗАСЛОНКОЙ ВЕНТИЛЯТОРА № 1

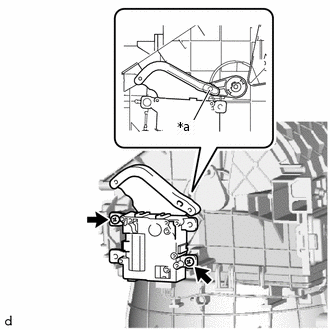

    1. I110212C01

      *a

      Соединяемая деталь

      Установите тягу сервопривода заслонки вентилятора № 1 на тягу вентилятора в сборе, как показано на рисунке.

    2. Установите серводвигатель управления заслонкой вентилятора № 1 и закрепите его 2 винтами.

  2. УСТАНОВИТЕ ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА С ВЕНТИЛЯТОРОМ В СБОРЕ

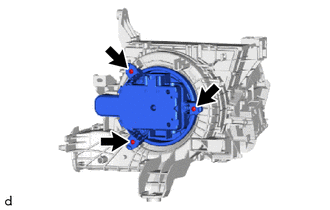

    1. B375620

      Установите электродвигатель вентилятора с вентилятором в сборе и закрепите его 3 винтами.

  3. УСТАНОВИТЕ ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ ВОЗДУШНОГО ФИЛЬТРА

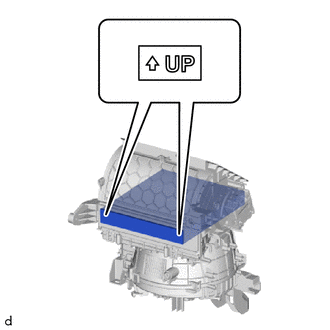

    1. B375621

      Совместите метки "вверх", как показано на рисунке, и установите фильтрующий элемент воздушного фильтра.

  4. УСТАНОВИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА

    1. B375615

      Установите корпус воздушного фильтра, закрепив его направляющей и захватом.
