ЗАЩИТНАЯ НАКЛАДКА ПАНЕЛИ ПРИБОРОВ УЗЛЫ И ДЕТАЛИ

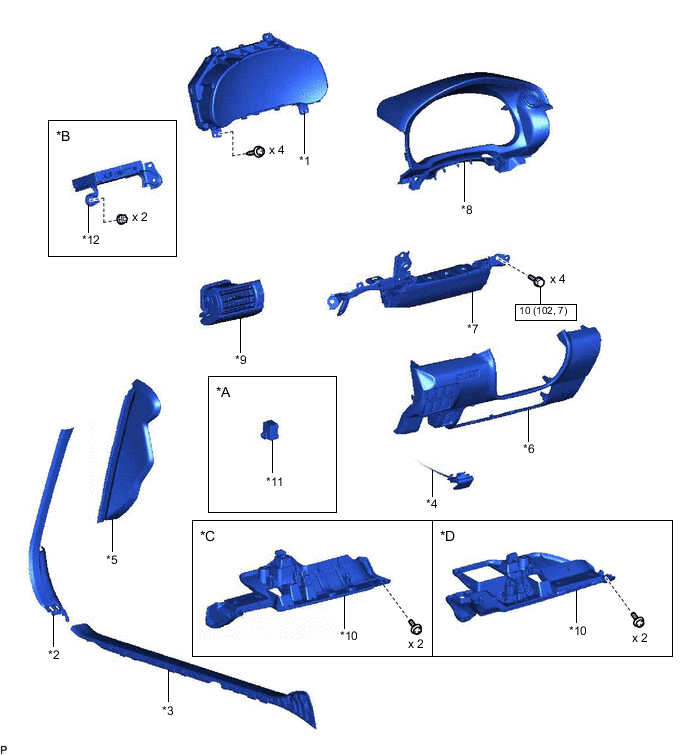

ИЛЛЮСТРАЦИЯ
| *A | для моделей с предаварийной системой безопасности | *B | для моделей с приемопередатчиком системы обработки и передачи информации |
| *C | Для моделей с левосторонним рулевым управлением | *D | Для моделей с правосторонним рулевым управлением |
| *1 | ЩИТОК ПРИБОРОВ В СБОРЕ | *2 | НАКЛАДКА ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
| *3 | ОПОРНАЯ НАКЛАДКА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ | *4 | РЫЧАГ ФИКСАЦИИ КАПОТА В СБОРЕ |
| *5 | ЛЕВАЯ БОКОВАЯ ПАНЕЛЬ ПРИБОРОВ | *6 | НИЖНЯЯ ОТДЕЛОЧНАЯ НАКЛАДКА ПАНЕЛИ ПРИБОРОВ В СБОРЕ |
| *7 | ПОДУШКА БЕЗОПАСНОСТИ № 1 ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ В СБОРЕ | *8 | КОЖУХ ЩИТКА ПРИБОРОВ В СБОРЕ |
| *9 | ВОЗДУХОВОД С ДЕФЛЕКТОРОМ № 1 НА ПАНЕЛИ ПРИБОРОВ В СБОРЕ | *10 | НИЖНЯЯ КРЫШКА ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ |
| *11 | ЗУММЕР СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ | *12 | ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ С КРОНШТЕЙНОМ |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |

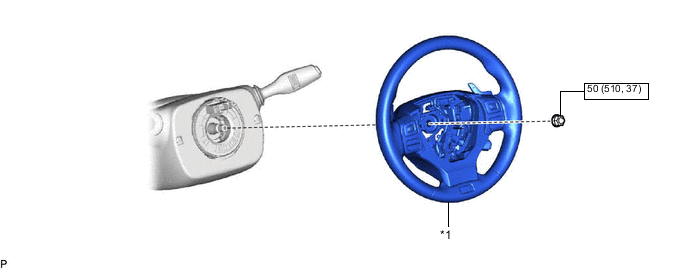

ИЛЛЮСТРАЦИЯ
| *1 | РУЛЕВОЕ КОЛЕСО В СБОРЕ | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |

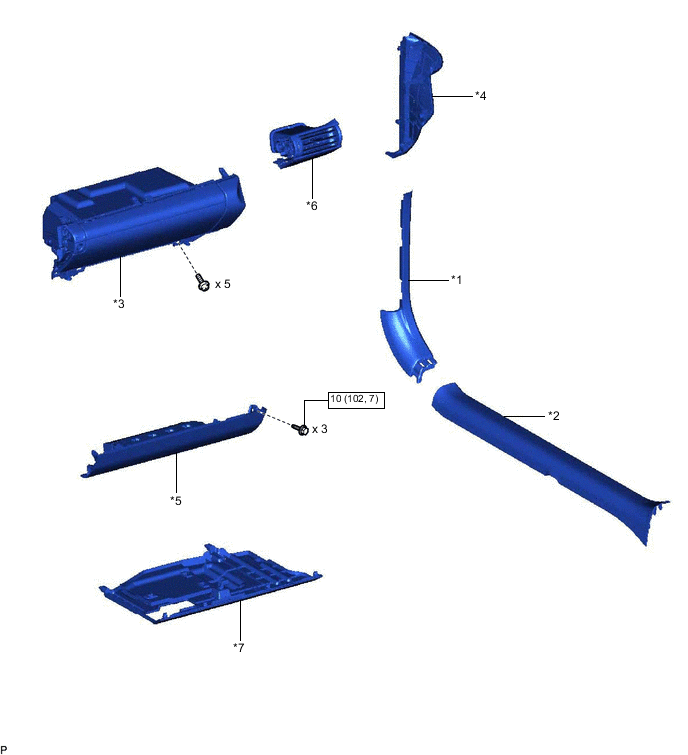

ИЛЛЮСТРАЦИЯ
| *1 | НАКЛАДКА ОБШИВКИ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ | *2 | ОПОРНАЯ НАКЛАДКА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ |
| *3 | ДВЕРЦА ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ | *4 | ПРАВАЯ БОКОВАЯ ПАНЕЛЬ ПРИБОРОВ |
| *5 | ПОДУШКА БЕЗОПАСНОСТИ № 2 ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ В СБОРЕ | *6 | ВОЗДУХОВОД С ДЕФЛЕКТОРОМ № 2 НА ПАНЕЛИ ПРИБОРОВ В СБОРЕ |
| *7 | НИЖНЯЯ КРЫШКА ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |

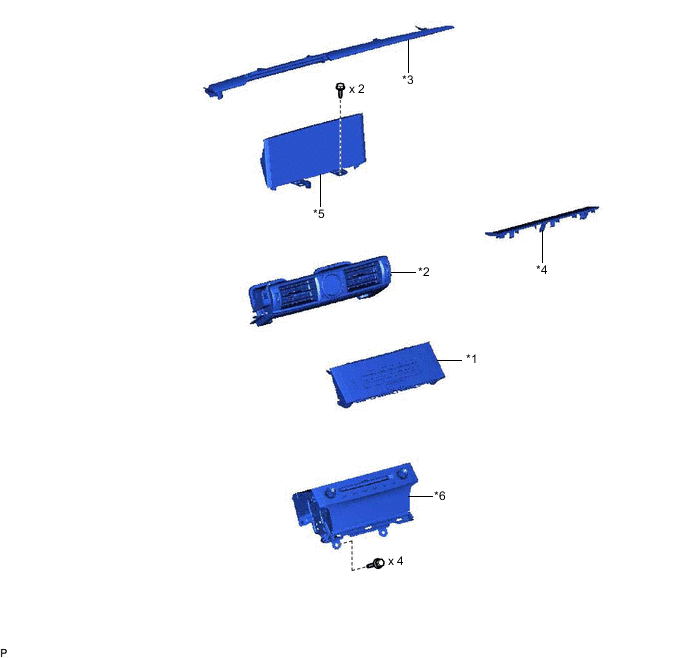

ИЛЛЮСТРАЦИЯ
| *1 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ | *2 | ЦЕНТРАЛЬНЫЙ РЕГУЛЯТОР ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ НА ПАНЕЛИ ПРИБОРОВ В СБОРЕ |
| *3 | ДЕКОРАТИВНЫЙ ЭЛЕМЕНТ ОБЛИЦОВКИ ПАНЕЛИ ПРИБОРОВ | *4 | ОБЛИЦОВКА ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ |
| *5 | МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ С КРОНШТЕЙНОМ | *6 | РАДИОПРИЕМНИК С КРОНШТЕЙНОМ В СБОРЕ |

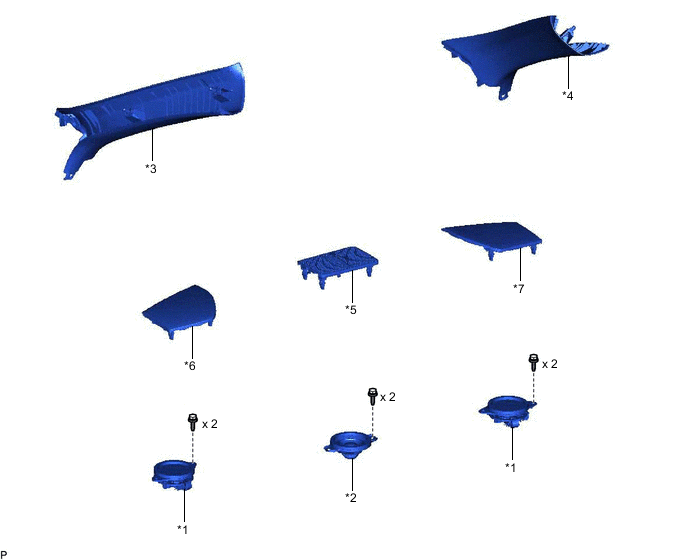

ИЛЛЮСТРАЦИЯ
| *1 | ПЕРЕДНИЙ ДИНАМИК № 2 В СБОРЕ | *2 | ПЕРЕДНИЙ ДИНАМИК № 3 В СБОРЕ |
| *3 | ОБИВКА ЛЕВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА | *4 | ОБИВКА ПРАВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА |
| *5 | ОБЛИЦОВКА ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ | *6 | ПАНЕЛЬ ДИНАМИКА ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ |
| *7 | ПАНЕЛЬ ДИНАМИКА ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ | - | - |

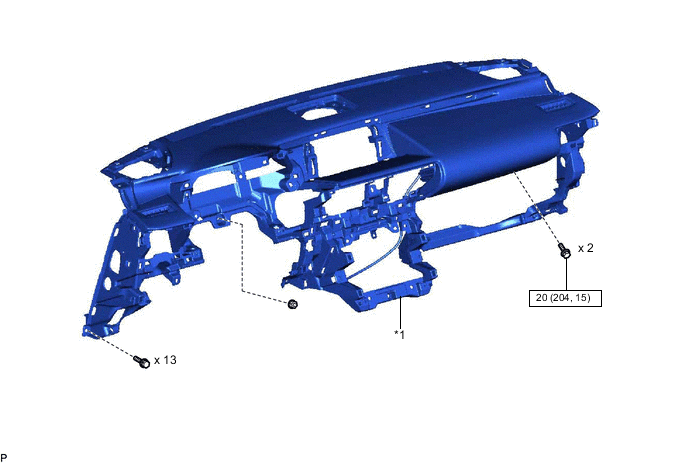

ИЛЛЮСТРАЦИЯ
| *1 | ЗАЩИТНАЯ НАКЛАДКА ПАНЕЛИ ПРИБОРОВ В СБОРЕ | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |

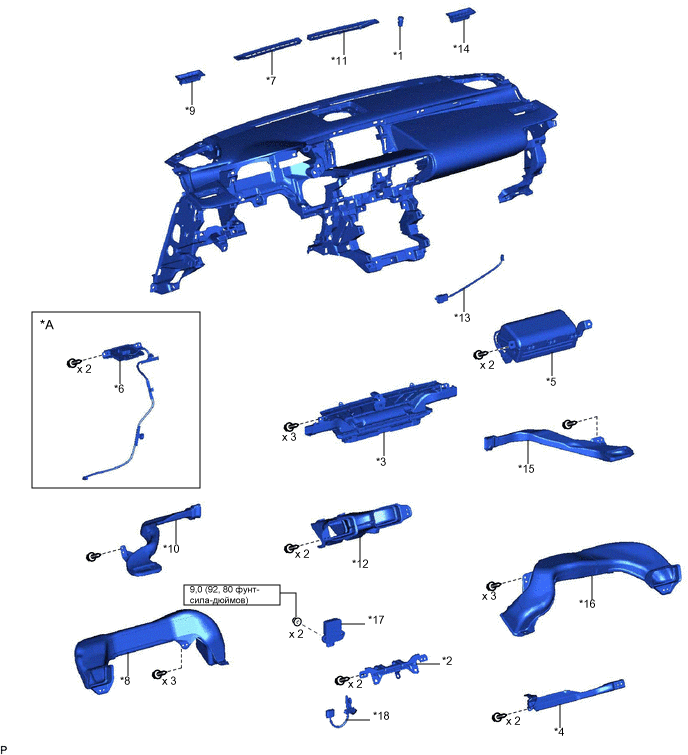

ИЛЛЮСТРАЦИЯ
| *A | для моделей с системой навигации | - | - |
| *1 | ДАТЧИК СИСТЕМЫ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ | *2 | КРОНШТЕЙН |
| *3 | СОПЛО ОТТАИВАТЕЛЯ В СБОРЕ | *4 | КРОНШТЕЙН ПЕРЧАТОЧНОГО ЯЩИКА |
| *5 | ПОДУШКА БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА | *6 | АНТЕННА СИСТЕМЫ НАВИГАЦИИ В СБОРЕ |
| *7 | ОБЛИЦОВКА СОПЛА ОТТАИВАТЕЛЯ № 1 | *8 | ВОЗДУХОВОД № 1 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ |
| *9 | БОКОВОЕ СОПЛО ОТТАИВАТЕЛЯ № 1 | *10 | ТРУБОПРОВОД БОКОВОГО СОПЛА ОТТАИВАТЕЛЯ № 1 |
| *11 | ОБЛИЦОВКА СОПЛА ОТТАИВАТЕЛЯ № 2 | *12 | ВОЗДУХОВОД № 2 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ |
| *13 | КАБЕЛЬ ПАНЕЛИ ПРИБОРОВ № 2 | *14 | БОКОВОЕ СОПЛО ОТТАИВАТЕЛЯ № 2 |
| *15 | ТРУБОПРОВОД БОКОВОГО СОПЛА ОТТАИВАТЕЛЯ № 2 | *16 | ВОЗДУХОВОД № 3 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ |
| *17 | ДАТЧИК УГЛОВОЙ СКОРОСТИ КРЕНА И УСКОРЕНИЯ АВТОМОБИЛЯ | *18 | ЖГУТ ПРОВОДОВ |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |
