ЗАДНИЕ БЛОКИ ФОНАРЕЙ В СБОРЕ УЗЛЫ И ДЕТАЛИ

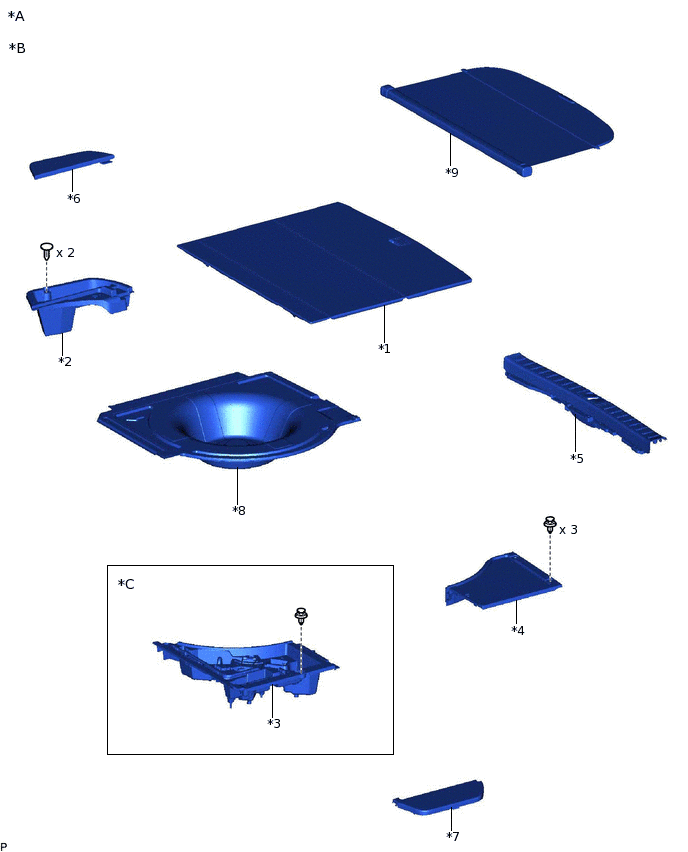

ИЛЛЮСТРАЦИЯ
*A |
для моделей с запасным колесом |
*B |
Для моделей с компактным запасным колесом |
*C |
Для левой стороны |
- |
- |
*1 |
ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ |
*2 |
ПРАВАЯ БОКОВАЯ ОБЛИЦОВОЧНАЯ КОРОБКА ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*3 |
ПЕРЕДНЯЯ НАПОЛЬНАЯ КОРОБКА ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*4 |
ЗАДНЯЯ НАПОЛЬНАЯ КОРОБКА ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*5 |
ОТДЕЛОЧНАЯ ПЛАСТИНА ЗАДНЕГО ПОЛА |
*6 |
ПАНЕЛЬ ЗАДНЕГО ПОЛА № 3 |
*7 |
ПАНЕЛЬ ЗАДНЕГО ПОЛА № 4 |
*8 |
ЧЕХОЛ ЗАПАСНОГО КОЛЕСА |
*9 |
ЗАДНЯЯ КРЫШКА В СБОРЕ |
- |
- |

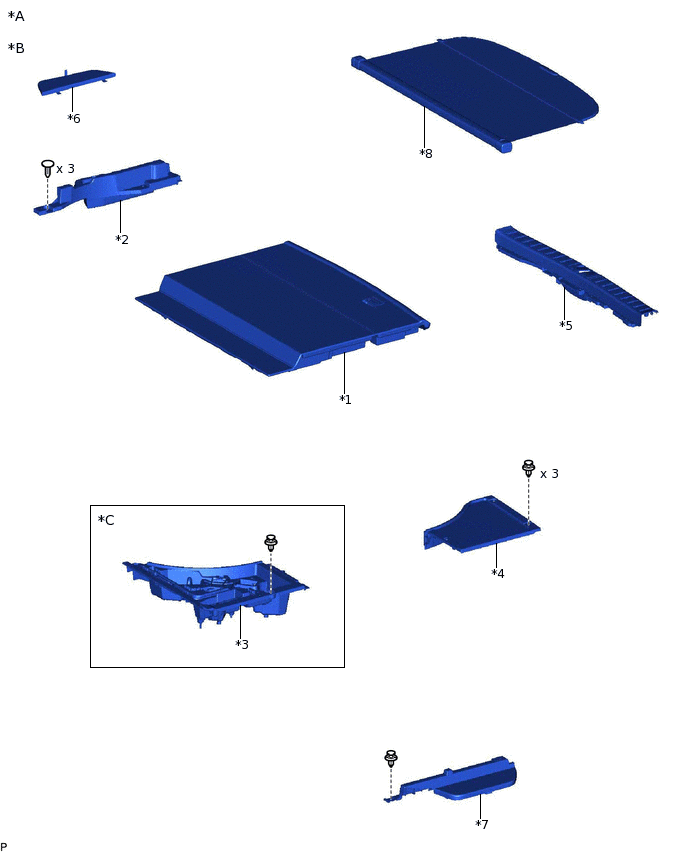

ИЛЛЮСТРАЦИЯ
*A |
для моделей с запасным колесом |
*B |
Для моделей с полноразмерным запасным колесом |
*C |
Для левой стороны |
- |
- |
*1 |
ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ |
*2 |
ПРАВАЯ БОКОВАЯ ОБЛИЦОВОЧНАЯ КОРОБКА ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*3 |
ПЕРЕДНЯЯ НАПОЛЬНАЯ КОРОБКА ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*4 |
ЗАДНЯЯ НАПОЛЬНАЯ КОРОБКА ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*5 |
ОТДЕЛОЧНАЯ ПЛАСТИНА ЗАДНЕГО ПОЛА |
*6 |
ПАНЕЛЬ ЗАДНЕГО ПОЛА № 3 |
*7 |
ПАНЕЛЬ ЗАДНЕГО ПОЛА № 4 |
*8 |
ЗАДНЯЯ КРЫШКА В СБОРЕ |

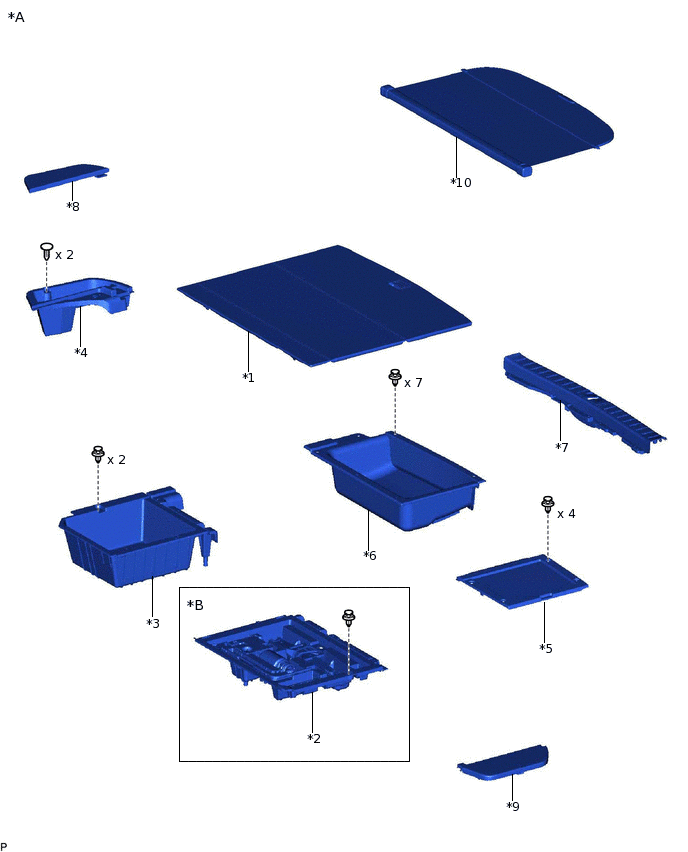

ИЛЛЮСТРАЦИЯ
*A |
Для моделей без запасного колеса |
*B |
Для левой стороны |
*1 |
ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ |
*2 |
ЛЕВАЯ НАПОЛЬНАЯ КОРОБКА ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*3 |
ПРАВАЯ НАПОЛЬНАЯ КОРОБКА ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*4 |
ПРАВАЯ БОКОВАЯ ОБЛИЦОВОЧНАЯ КОРОБКА ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*5 |
ЗАДНЯЯ НАПОЛЬНАЯ КОРОБКА ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*6 |
ЗАДНИЙ НАПОЛЬНЫЙ КОВРИК |
*7 |
ОТДЕЛОЧНАЯ ПЛАСТИНА ЗАДНЕГО ПОЛА |
*8 |
ПАНЕЛЬ ЗАДНЕГО ПОЛА № 3 |
*9 |
ПАНЕЛЬ ЗАДНЕГО ПОЛА № 4 |
*10 |
ЗАДНЯЯ КРЫШКА В СБОРЕ |

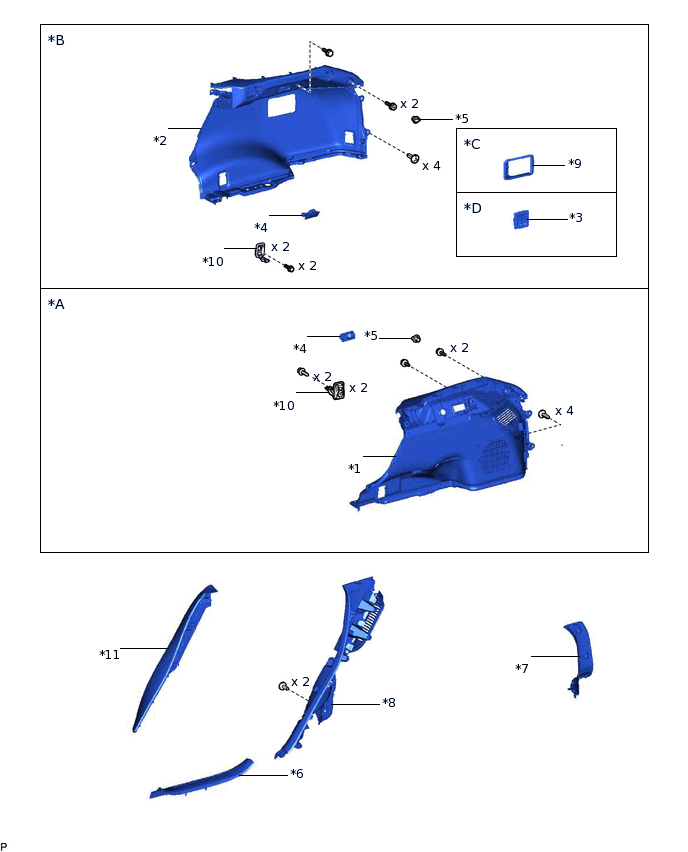

ИЛЛЮСТРАЦИЯ
*A |
Для левой стороны |
*B |
Для правой стороны |
*C |
для моделей без системы задних сидений с электроприводом |
*D |
для моделей с системой задних сидений с электроприводом |
*1 |
ЛЕВАЯ БОКОВАЯ ОБЛИЦОВОЧНАЯ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*2 |
ПРАВАЯ БОКОВАЯ ОБЛИЦОВОЧНАЯ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*3 |
ПЕРЕКЛЮЧАТЕЛЬ СКЛАДЫВАЮЩЕГОСЯ СИДЕНЬЯ В СБОРЕ |
*4 |
ЛАМПА ОСВЕЩЕНИЯ БАГАЖНОГО ОТДЕЛЕНИЯ № 1 В СБОРЕ |
*5 |
ЗАЩЕЛКА ОБЛИЦОВКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1 |
*6 |
ОПОРНАЯ НАКЛАДКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ |
*7 |
ЛЕВАЯ БОКОВАЯ ОТДЕЛОЧНАЯ ПЛАСТИНА ЗАДНЕГО ПОЛА |
*8 |
ЛЕВАЯ БОКОВАЯ НАКЛАДКА ЗАДНЕГО СИДЕНЬЯ |
*9 |
ДЕРЖАТЕЛЬ ПРАВОГО ДИСТАНЦИОННОГО РЕГУЛЯТОРА НАКЛОНА |
*10 |
КАНАТНЫЙ КРЮК В СБОРЕ |
*11 |
ВЕРХНЯЯ ОБЛИЦОВОЧНАЯ НАКЛАДКА ЛЕВОЙ ЗАДНЕЙ БОКОВОЙ ПАНЕЛИ |
- |
- |
ИЛЛЮСТРАЦИЯ
*A |
для моделей с лампами накаливания |
- |
- |
*1 |
ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ |
*2 |
КРОНШТЕЙН ЗАДНЕГО БЛОКА ФОНАРЕЙ |
*3 |
КОЛПАК И КОРПУС ЗАДНЕГО БЛОКА ФОНАРЕЙ |
*4 |
КОЛПАК ЗАДНЕГО ФОНАРЯ |
*5 |
ПАТРОН И ЖГУТ ЭЛЕКТРОПРОВОДКИ ЗАДНЕГО ФОНАРЯ |
*6 |
ЛАМПА ЗАДНЕГО УКАЗАТЕЛЯ ПОВОРОТА |
