PARKING ASSIST MONITOR SYSTEM(for Camera built-in ECU) PARTS LOCATION

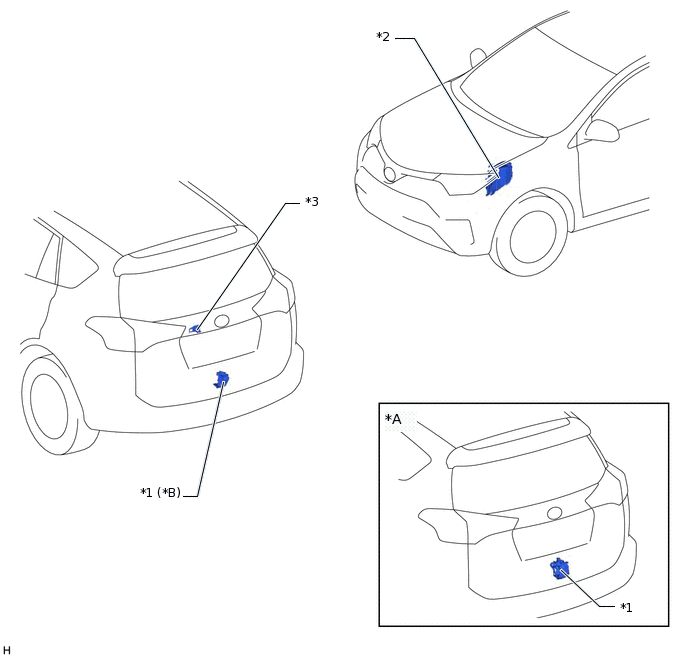

ILLUSTRATION

E342354C02

*A

w/ Power Back Door System

*B

w/o Power Back Door System

*1

BACK DOOR LOCK ASSEMBLY

*2

NO. 1 ENGINE ROOM RELAY BLOCK JUNCTION ROOM ASSEMBLY

- ECU-B NO. 1 FUSE

*3

TELEVISION CAMERA ASSEMBLY

-

-

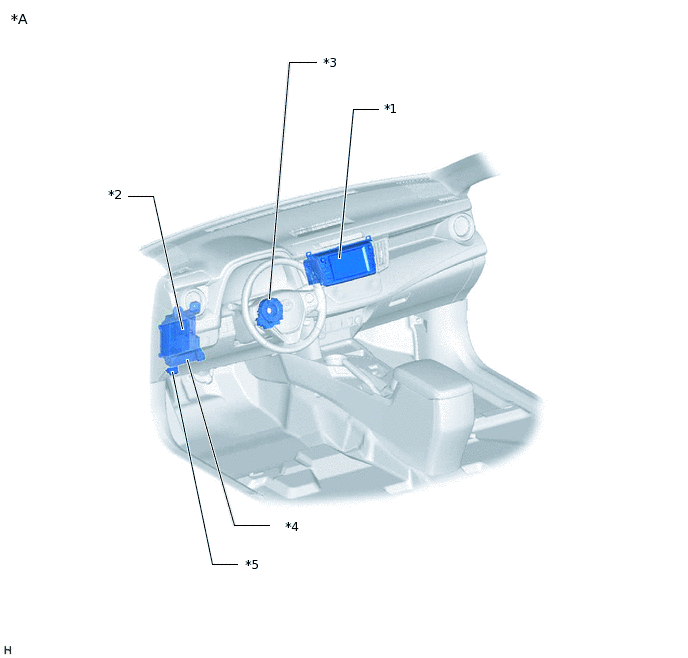

ILLUSTRATION

E267111C07

*A

for LHD

-

-

*1

RADIO AND DISPLAY RECEIVER ASSEMBLY

*2

MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU)

*3

SPIRAL WITH SENSOR CABLE SUB-ASSEMBLY

*4

INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY

- ECU-IG NO. 1 FUSE

*5

DLC3

-

-

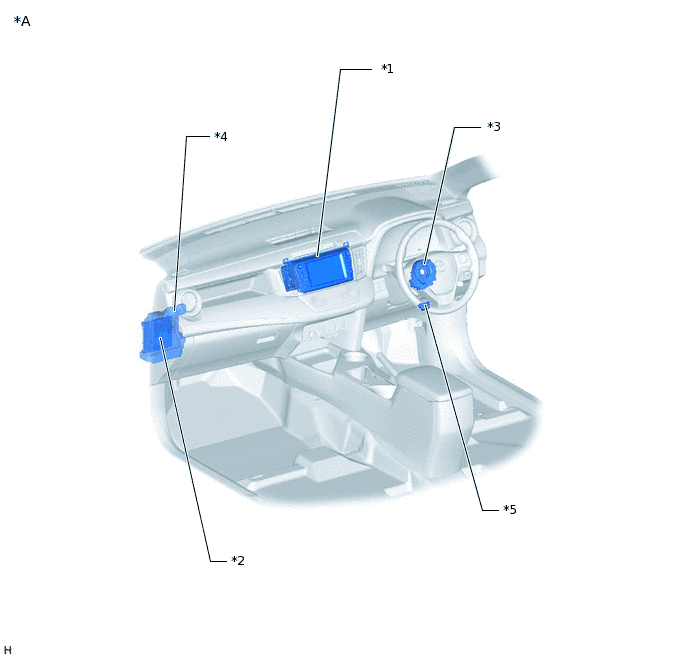

ILLUSTRATION

E267112C04

*A

for RHD

-

-

*1

RADIO AND DISPLAY RECEIVER ASSEMBLY

*2

MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU)

*3

SPIRAL WITH SENSOR CABLE SUB-ASSEMBLY

*4

INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY

- ECU-IG NO. 1 FUSE

*5

DLC3

-

-
