ЗАМОК ПЕРЕДНЕЙ ДВЕРИ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже описаны необходимые процедуры (регулировка, калибровка, инициализация или регистрация), которые должны быть выполнены после снятия, установки или замены деталей при установке/снятии замка передней двери с электродвигателем в сборе.

Table 1. Необходимые процедуры после снятия/установки/замены деталей

Заменяемая деталь или выполняемая процедура

Необходимые процедуры

Последствия / неработающие функции, если необходимые процедуры не выполняются

Link

Отсоедините провод от отрицательного вывода аккумуляторной батареи.

Выполните калибровку "нуля" датчика положения рулевого колеса

Система предупреждения об уходе с полосы (с участием рулевого управления)

Click hereClick here

Предаварийная система безопасности

Сохраните в памяти нейтральное положение рулевого колеса

Система помощи при парковке

Click here

  • Стекло передней двери

  • Направляющая стекла передней двери

Инициализируйте систему управления электрическими стеклоподъемниками

  • Функция автоматического подъема и опускания

  • Функция травмобезопасности

  • Функция дистанционного управления

  • Функция управления, связанная с ключом

  • Функция управления с помощью дистанционного передатчика

  • Функция управления при выключении питания

  • Функция травмобезопасности

  • Функция предупреждения об открытом окне

Click here
Tip:

  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Note:

    После выключения питания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи.

    Нажмите здесьClick here

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    для моделей с 2AR-FE:

    Нажмите здесьClick here

    Для моделей с A25A-FKS:

    Нажмите здесьClick here

    для моделей с 2GR-FKS:

    Нажмите здесьClick here

  3. СНИМИТЕ ОБЛИЦОВКУ КРОНШТЕЙНА НИЖНЕЙ РАМЫ ПЕРЕДНЕЙ ДВЕРИ

    Нажмите здесьClick here

  4. СНИМИТЕ КРЫШКУ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесьClick here

  5. СНИМИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ С ВЕРХНЕЙ ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ (со стороны водителя)

    Нажмите здесьClick here

  6. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ С ВЕРХНЕЙ ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ (со стороны переднего пассажира)

    Нажмите здесьClick here

  7. СНИМИТЕ ПЕРЕДНИЙ ПОДЛОКОТНИК В СБОРЕ

    Нажмите здесьClick here

  8. СНИМИТЕ ЛАМПУ ОСВЕЩЕНИЯ ДВЕРНОГО ПРОЕМА В СБОРЕ

    Нажмите здесьClick here

  9. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесьClick here

  10. СНИМИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ С УПЛОТНЕНИЕМ ВЕНТИЛЯЦИОННОГО КАНАЛА ПЕРЕДНЕЙ ДВЕРИ

    Нажмите здесьClick here

  11. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ПЕРЕДНЕЙ ДВЕРИ

    Нажмите здесьClick here

  12. СНИМИТЕ СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесьClick here

  13. СНИМИТЕ ЗАЩИТУ ПАНЕЛИ ПЕРЕДНЕЙ ДВЕРИ

    Нажмите здесьClick here

  14. СНИМИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ

    Нажмите здесьClick here

  15. СНИМИТЕ ЗАДНЮЮ НИЖНЮЮ РАМУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесьClick here

  16. СНИМИТЕ НАРУЖНУЮ РУЧКУ ПЕРЕДНЕЙ ДВЕРИ (со стороны водителя)

    Нажмите здесьClick here

  17. СНИМИТЕ ЦИЛИНДР ЗАМКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (со стороны водителя)

    Нажмите здесьClick here

  18. СНИМИТЕ ЗАМОК ПЕРЕДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ

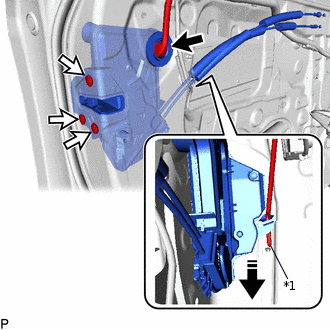

    1. B469768C01

      *1

      Запорный стержень передней двери
      V113147

      Направление снятия

      Отсоедините разъем.

    2. Выверните 3 винта с помощью торцевого ключа с головкой "TORX" T30.

    3. Сдвиньте замок передней двери в сборе с электродвигателем вниз, чтобы отсоединить запорный стержень замка передней двери и снять замок передней двери в сборе с электродвигателем вместе с тросами.

    4. При повторном использовании замка передней двери с электродвигателем в сборе:

      1. B469770

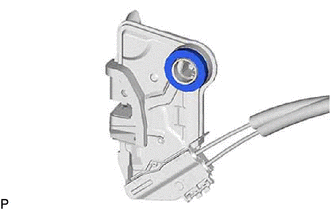

        Снимите уплотнение жгута проводов замка двери с замка передней двери в сборе с электродвигателем.

  19. СНИМИТЕ КРЫШКУ ЗАМКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

    1. B469771

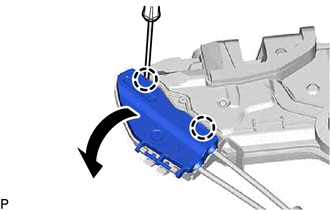

      С помощью отвертки освободите 2 захвата, как показано на рисунке.

    2. B469772C01
      V113147

      Направление снятия

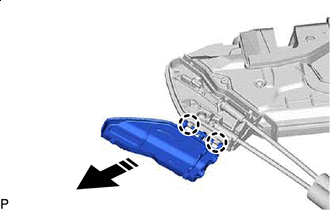

      Расцепите 2 захвата, чтобы снять крышку замка передней двери в сборе, как показано на рисунке.

  20. СНИМИТЕ ТРОС ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКОМ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

    1. B469773C01
      V113147

      Направление снятия

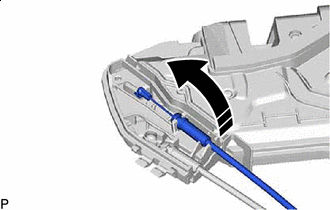

      Снимите трос дистанционного управления замком передней двери в сборе, как показано на рисунке.

  21. СНИМИТЕ ВНУТРЕННИЙ ТРОС ЗАМКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

    1. B469774C01
      V113147

      Направление снятия

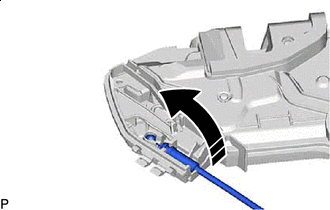

      Снимите внутренний трос замка передней двери в сборе, как показано на рисунке.
