СИСТЕМА ПЕРЕДАЧИ ДАННЫХ LIN ОБЩАЯ СХЕМА СИСТЕМЫ

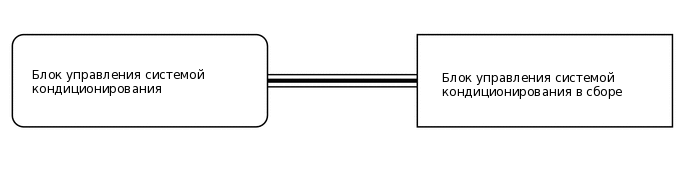

Figure 1. Шина системы кондиционирования
Y167525E01

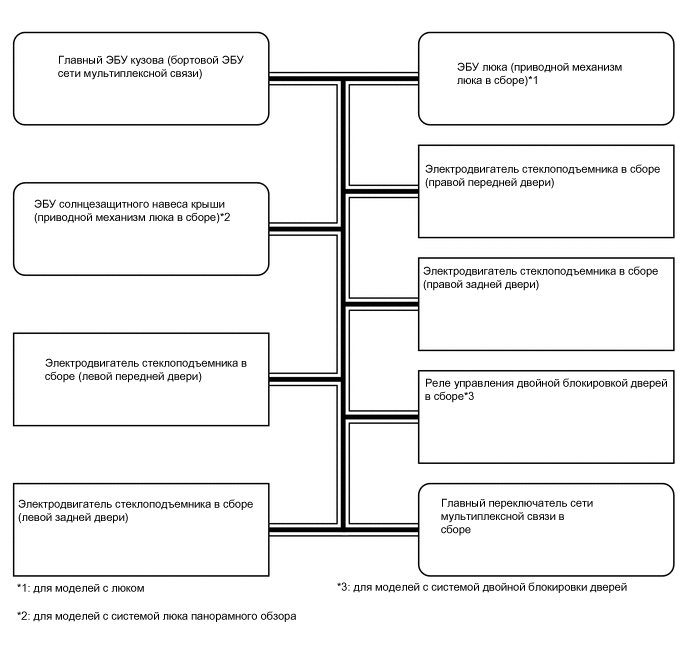

Figure 2. Шина системы дверей
Y167526E01

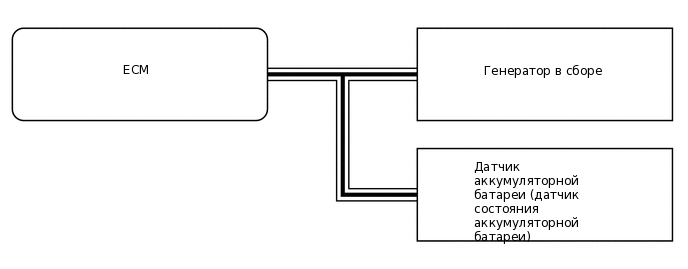

Figure 3. Шина зарядки
Y166214E02

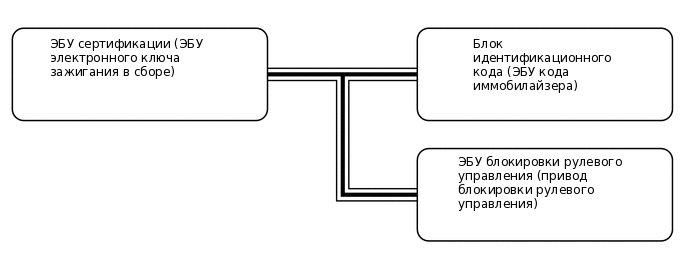

Figure 4. Шина сертификации
Y167527E01

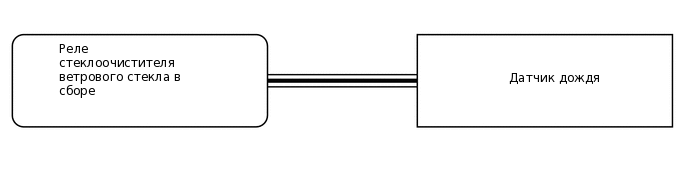

Figure 5. Шина стеклоочистителей (для моделей с системой автоматических стеклоочистителей)
Y167528E01

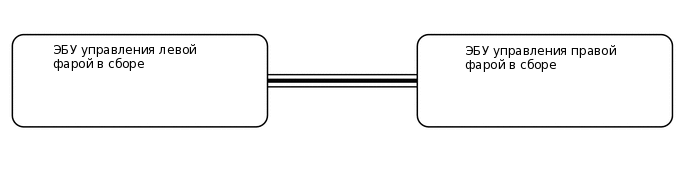

Figure 6. Шина системы освещения
Y167529E01
