ЦЕНТРАЛЬНЫЙ РЕМЕНЬ ЗАДНЕГО СИДЕНЬЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже рассматриваются операции (такие как регулировка, калибровка, инициализация и регистрация), которые надлежит выполнять после замены или снятия и установки деталей в случае снятия/установки центрального ремня безопасности заднего сиденья в сборе.

Table 1. Необходимые процедуры после снятия / установки / замены деталей

Заменяемая деталь или выполняемая процедура

Необходимые процедуры

Последствия / неработающие функции, если необходимые процедуры не выполняются

Линк

Отсоедините провод от отрицательного вывода аккумуляторной батареи.

Выполните калибровку "нуля" датчика положения рулевого колеса

Система предупреждения об уходе с полосы (с участием рулевого управления)

Click here

Предаварийная система безопасности

Сохраните в памяти нейтральное положение рулевого колеса

Система помощи при парковке

Click here

Система панорамного обзора

Click here
CAUTION:

  • Работайте в защитных перчатках. Острые края деталей могут травмировать руки.

  • B401522

    Перед началом обслуживания тщательно изучите раздел "Меры предосторожности".

    Нажмите здесьClick here

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ (для моделей с боковой подушкой безопасности заднего сиденья)

    Note:

    После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи.

    Нажмите здесьClick here

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с боковыми подушками безопасности задних сидений)

    для моделей с 2AR-FE:

    Нажмите здесьClick here

    Для моделей с A25A-FKS:

    Нажмите здесьClick here

    для моделей с 2GR-FKS:

    Нажмите здесьClick here

    Для моделей с 6AR-FSE:

    Нажмите здесьClick here

    B422343
    CAUTION:

    • После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    • Развертывание подушки безопасности по какой-либо причине может привести к тяжелой травме.

  3. СНИМИТЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ (для нерегулируемых сидений)

    Нажмите здесьClick here

  4. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с нерегулируемыми сиденьями)

    Нажмите здесьClick here

  5. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ (для сидений нераздельного типа)

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

  6. ОТСОЕДИНИТЕ ВНЕШНИЙ РЕМЕНЬ ЦЕНТРАЛЬНОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей со складывающимися сиденьями)

    Нажмите здесьClick here

  7. СНИМИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей со складывающимися сиденьями)

    Нажмите здесьClick here

  8. СНИМИТЕ КРЕПЛЕНИЕ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ (для моделей со складывающимися сиденьями)

    Нажмите здесьClick here

  9. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЗАДНЕЙ ЛЕВОЙ ДВЕРИ (для складывающихся сидений)

    Нажмите здесьClick here

  10. СНИМИТЕ БОКОВУЮ СПИНКУ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей со складывающимися сиденьями)

    Нажмите здесьClick here

  11. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ (для моделей со складывающимися сиденьями)

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

  12. СНИМИТЕ БОКОВУЮ СПИНКУ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей со складывающимися сиденьями)

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

  13. СНИМИТЕ СПИНКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для сидений с регулируемым наклоном)

    Нажмите здесьClick here

  14. СНИМИТЕ ЛЕВУЮ ВНУТРЕННЮЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ

    Нажмите здесьClick here

  15. СНИМИТЕ ПРАВУЮ ВНУТРЕННЮЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

  16. ОТСОЕДИНИТЕ ЛЕВЫЙ ЗАДНИЙ ВНЕШНИЙ РЕМЕНЬ В СБОРЕ

    Нажмите здесьClick here

  17. ОТСОЕДИНИТЕ ПРАВЫЙ ЗАДНИЙ ВНЕШНИЙ РЕМЕНЬ В СБОРЕ

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

  18. СНИМИТЕ ЦЕНТРАЛЬНЫЙ СТОП-СИГНАЛ (для моделей без заднего солнцезащитного навеса)

    Нажмите здесьClick here

  19. СНИМИТЕ КРЫШКУ ОТВЕРСТИЯ ПЛЕЧЕВОГО КРЕПЛЕНИЯ РЕМНЯ ЗАДНЕГО СИДЕНЬЯ

    Нажмите здесьClick here

  20. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ В СБОРЕ (без заднего солнцезащитного навеса)

    Нажмите здесьClick here

  21. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ В СБОРЕ (для моделей без заднего солнцезащитного навеса)

    Нажмите здесьClick here

  22. СНИМИТЕ ЦЕНТРАЛЬНЫЙ ЗАДНИЙ РЕМЕНЬ В СБОРЕ

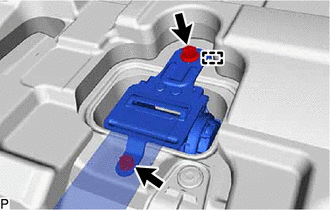

    1. B471067

      Отверните 2 болта.

    2. Расцепите направляющую, чтобы снять ремень центрального заднего сиденья с катушкой и преднатяжителем в сборе.

  23. СНИМИТЕ КРЫШКУ УСТРОЙСТВА ВЫТЯЖЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ

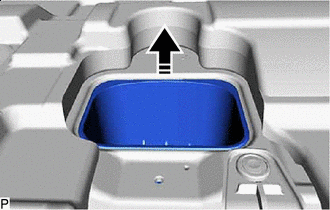

    1. B471068C01
      V113147

      Снимите в этом направлении

      Снимите крышку устройства вытяжения ремня безопасности, как показано на рисунке.
