СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ, Diagnostic DTC:B1825/56, B1826/56, B1827/56, B1828/56

Код DTC Наименование DTC
B1825/56 Короткое замыкание в цепи бокового пиропатрона со стороны переднего пассажира
B1826/56 Обрыв в цепи бокового пиропатрона со стороны переднего пассажира
B1827/56 Короткое замыкание на GND в цепи бокового пиропатрона со стороны переднего пассажира
B1828/56 Короткое замыкание на B+ в цепи бокового пиропатрона со стороны переднего пассажира

ОПИСАНИЕ

Цепь бокового пиропатрона со стороны переднего пассажира включает центральный блок управления системы SRS и боковую подушку безопасности со стороны переднего пассажира.

Данная цепь служит для передачи управляющего сигнала системы SRS о необходимости активации пиропатрона при выполнении соответствующих условий.

Данные коды DTC регистрируются при обнаружении неисправности в цепи бокового пиропатрона со стороны переднего пассажира.

Код DTC Условие обнаружения Неисправный участок
B1825/56

Когда выполняются все указанные ниже условия:


  • Центральный блок управления системы SRS обнаруживает сигнал короткого замыкания в цепи пиропатрона переднего пассажира - бокового пиропатрона 5 раз в ходе выполнения первичной проверки.

  • Неисправность бокового пиропатрона со стороны переднего пассажира

  • Неисправность центрального блока управления системы SRS

  • Напольный провод

  • Подушка безопасности передних сидений в сборе (со стороны переднего пассажира)

  • Центральный блок управления системы SRS
B1826/56

Когда выполняются все указанные ниже условия:


  • Центральный блок управления системы SRS обнаруживает сигнал обрыва в цепи пиропатрона переднего пассажира - бокового пиропатрона в течение 2 с.

  • Неисправность бокового пиропатрона со стороны переднего пассажира

  • Неисправность центрального блока управления системы SRS

  • Напольный провод

  • Подушка безопасности передних сидений в сборе (со стороны переднего пассажира)

  • Центральный блок управления системы SRS
B1827/56

Когда выполняются все указанные ниже условия:


  • Центральный блок управления системы SRS обнаруживает сигнал короткого замыкания на массу в цепи пиропатрона переднего пассажира - бокового пиропатрона в течение 0,5 с.

  • Неисправность бокового пиропатрона со стороны переднего пассажира

  • Неисправность центрального блока управления системы SRS

  • Напольный провод

  • Подушка безопасности передних сидений в сборе (со стороны переднего пассажира)

  • Центральный блок управления системы SRS
B1828/56

Когда выполняются все указанные ниже условия:


  • Центральный блок управления системы SRS обнаруживает сигнал короткого замыкания на В+ в цепи пиропатрона переднего пассажира - бокового пиропатрона в течение 0,5 с.

  • Неисправность бокового пиропатрона со стороны переднего пассажира

  • Неисправность центрального блока управления системы SRS

  • Напольный провод

  • Подушка безопасности передних сидений в сборе (со стороны переднего пассажира)

  • Центральный блок управления системы SRS

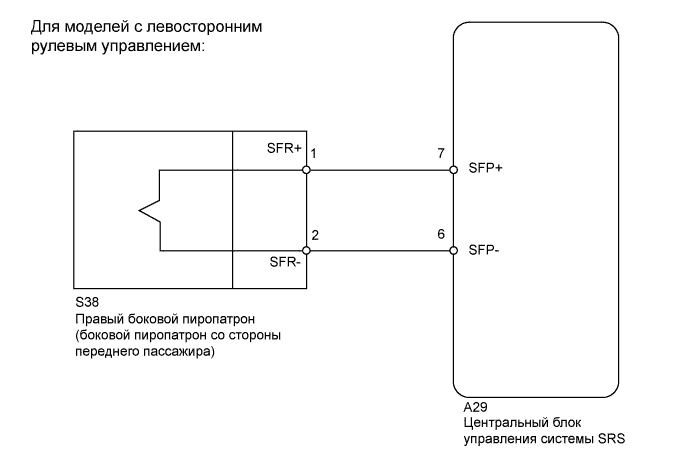

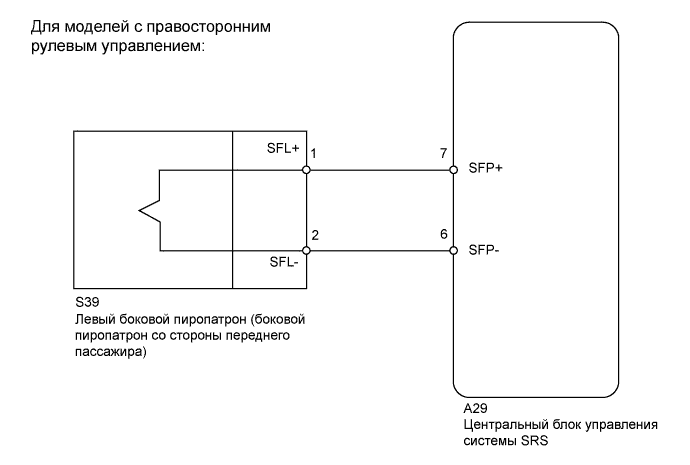

СХЕМА СОЕДИНЕНИЙ

A01DY61E18
A01DY61E17

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ СОСТОЯНИЕ АВТОМОБИЛЯ


    1. Проверьте состояние автомобиля.

      Результат
      Результат Следующий шаг
      Для моделей с правосторонним рулевым управлением А
      Для моделей с левосторонним рулевым управлением B

    B

    ПРОВЕРЬТЕ БОКОВУЮ ПОДУШКУ БЕЗОПАСНОСТИ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ Click here

    А

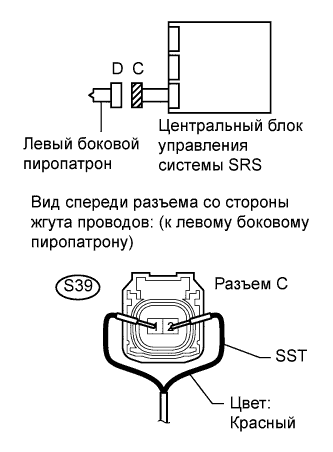

  2. ПРОВЕРЬТЕ ЛЕВУЮ ПОДУШКУ БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ (ЛЕВЫЙ БОКОВОЙ ПИРОПАТРОН)

    A01E2FXE02

    1. Поверните замок зажигания в положение OFF (ВЫКЛ).

    2. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

    3. Отсоедините разъем от левой подушки безопасности передних сидений.

    4. Подсоедините красную сторону провода SST (сопротивление: 2,1 Ом) к разъему С.

      CAUTION:

      Никогда не подключайте для измерения портативный диагностический прибор к левой подушке безопасности передних сидений (левому боковому пиропатрону), так как это может привести к серьезной травме вследствие срабатывания подушки безопасности.

      Note


      • При подсоединении не следует вставлять SST в контакты разъема с усилием.

      • Вставляйте SST в контакты разъема по прямой.

      SST
      09843-18061

    5. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

    6. Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.

    7. Сбросьте коды DTC (см. стр. Click here).

    8. Поверните замок зажигания в положение OFF (ВЫКЛ).

    9. Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.

    10. Проверьте наличие DTC (см. стр. Click here).

      OK
      Код DTC B1825, B1826, B1827 или B1828 не выводится

      Tech Tips

      В этот раз могут выводиться другие коды DTC, кроме B1825, B1826, B1827 и B1828, которые не связаны с данной проверкой.


    NG

    ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (ЦЕПЬ ЛЕВОГО БОКОВОГО ПИРОПАТРОНА) Click here

    OK

    ЗАМЕНИТЕ СПИНКУ ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ

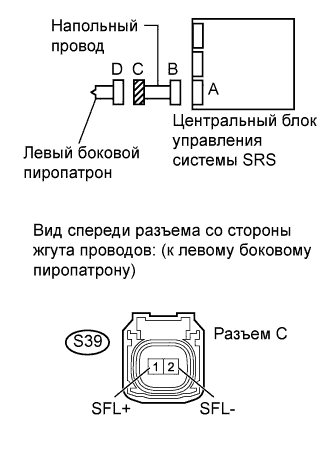

  3. ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (ЦЕПЬ ЛЕВОГО БОКОВОГО ПИРОПАТРОНА)

    A01E32VE02

    1. Поверните замок зажигания в положение OFF (ВЫКЛ).

    2. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

    3. Отсоедините SST от разъема С.

    4. Отсоедините разъемы от центрального блока управления системы SRS.

    5. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

    6. Включите зажигание.

    7. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      S39-1 (SFL+) - масса Зажигание включено Менее 1 В
      S39-2 (SFL-) - масса

    8. Поверните замок зажигания в положение OFF (ВЫКЛ).

    9. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

    10. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      S39-1 (SFL+) - S39-2 (SFL-) Всегда Менее 1 Ом

    11. Разомкните механизм предотвращения срабатывания, встроенный в разъем B (см. стр. Click here).

    12. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      S39-1 (SFL+) - S39-2 (SFL-) Всегда 1 МОм или более
      S39-1 (SFL+) - масса
      S39-2 (SFL-) - масса

    NG

    ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД

    OK

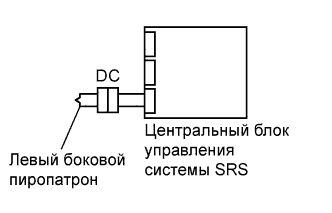

  4. ПРОВЕРЬТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

    A01E1R2E01

    1. Подсоедините разъемы к левой подушке безопасности передних сидений и центральному блоку управления системы SRS.

    2. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

    3. Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.

    4. Сбросьте коды DTC (см. стр. Click here).

    5. Поверните замок зажигания в положение OFF (ВЫКЛ).

    6. Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.

    7. Проверьте наличие DTC (см. стр. Click here).

      OK
      Код DTC B1825, B1826, B1827 или B1828 не выводится

      Tech Tips

      В этот раз могут выводиться другие коды DTC, кроме B1825, B1826, B1827 и B1828, которые не связаны с данной проверкой.


    NG

    ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

    OK

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

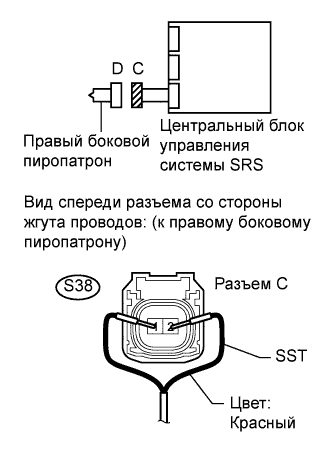

  5. ПРОВЕРЬТЕ БОКОВУЮ ПОДУШКУ БЕЗОПАСНОСТИ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ

    A01E2FXE04

    1. Поверните замок зажигания в положение OFF (ВЫКЛ).

    2. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

    3. Отсоедините разъем от правой подушки безопасности передних сидений.

    4. Подсоедините красную сторону провода SST (сопротивление: 2,1 Ом) к разъему С.

      CAUTION:

      Никогда не подключайте для измерения портативный диагностический прибор к правой подушке безопасности передних сидений (правому боковому пиропатрону), так как это может привести к серьезной травме вследствие срабатывания подушки безопасности.

      Note


      • При подсоединении не следует вставлять SST в контакты разъема с усилием.

      • Вставляйте SST в контакты разъема по прямой.

    5. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

    6. Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.

    7. Удалите коды DTC (см. стр. Click here).

    8. Поверните замок зажигания в положение OFF (ВЫКЛ).

    9. Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.

    10. Проверьте наличие DTC (см. стр. Click here).

      OK
      Код DTC B1825, B1826, B1827 или B1828 не выводится

      Tech Tips

      В этот раз могут выводиться другие коды DTC, кроме B1825, B1826, B1827 и B1828, которые не связаны с данной проверкой.


    NG

    ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (ЦЕПЬ ПРАВОГО БОКОВОГО ПИРОПАТРОНА) Click here

    OK

    ЗАМЕНИТЕ СПИНКУ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ

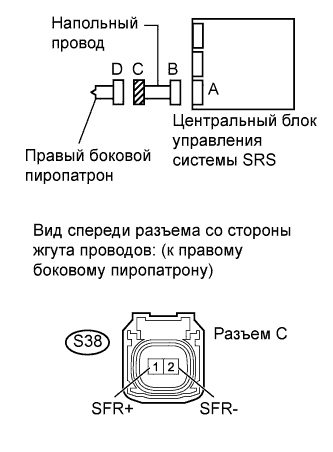

  6. ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (ЦЕПЬ ПРАВОГО БОКОВОГО ПИРОПАТРОНА)

    A01E32VE03

    1. Поверните замок зажигания в положение OFF (ВЫКЛ).

    2. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

    3. Отсоедините SST от разъема С.

    4. Отсоедините разъемы от центрального блока управления системы SRS.

    5. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

    6. Включите зажигание.

    7. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      S38-1 (SFR+) - масса Замок зажигания в положении ON (ВКЛ) Менее 1 В
      S38-2 (SFR-) - масса

    8. Поверните замок зажигания в положение OFF (ВЫКЛ).

    9. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

    10. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Состояние Заданные условия
      S38-1 (SFR+) - S38-2 (SFR-) Всегда Менее 1 Ом

    11. Разомкните механизм предотвращения срабатывания, встроенный в разъем B (см. стр. Click here).

    12. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Состояние Заданные условия
      S38-1 (SFR+) - S38-2 (SFR-) Всегда 1 МОм или более
      S38-1 (SFR+) - масса
      S38-2 (SFR-) - масса

    NG

    ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД (ЦЕПЬ ЛЕВОГО БОКОВОГО ПИРОПАТРОНА)

    OK

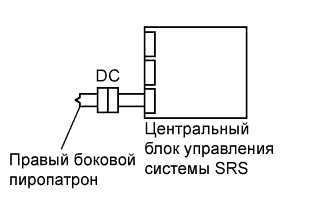

  7. ПРОВЕРЬТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

    A01E1R2E02

    1. Подсоедините разъемы к правой подушке безопасности передних сидений и центральному блоку управления системы SRS.

    2. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

    3. Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.

    4. Удалите коды DTC (см. стр. Click here).

    5. Поверните замок зажигания в положение OFF (ВЫКЛ).

    6. Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.

    7. Проверьте наличие DTC (см. стр. Click here).

      OK
      Код DTC B1825, B1826, B1827 или B1828 не выводится

      Tech Tips

      В этот раз могут выводиться другие коды DTC, кроме B1825, B1826, B1827 и B1828, которые не связаны с данной проверкой.


    NG

    ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

    OK

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ
