FUEL PUMP УЗЛЫ И ДЕТАЛИ

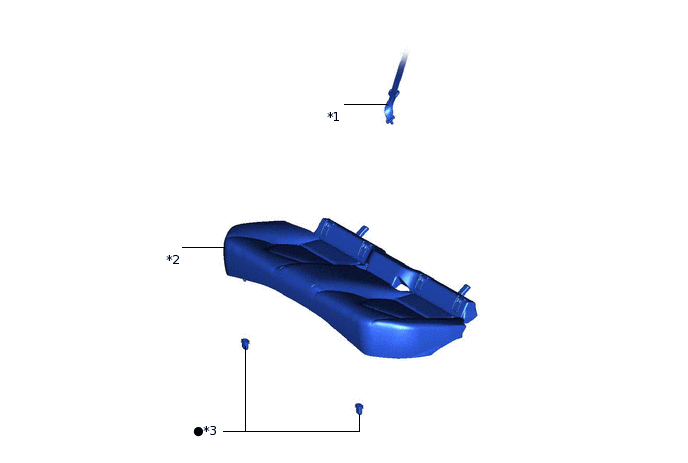

ИЛЛЮСТРАЦИЯ
*1 |
ЦЕНТРАЛЬНЫЙ РЕМЕНЬ ЗАДНЕГО СИДЕНЬЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ |
*2 |
ПОДУШКА ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
*3 |
КРЕПЛЕНИЕ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ |
- |
- |
● |
Деталь однократного применения |
- |
- |

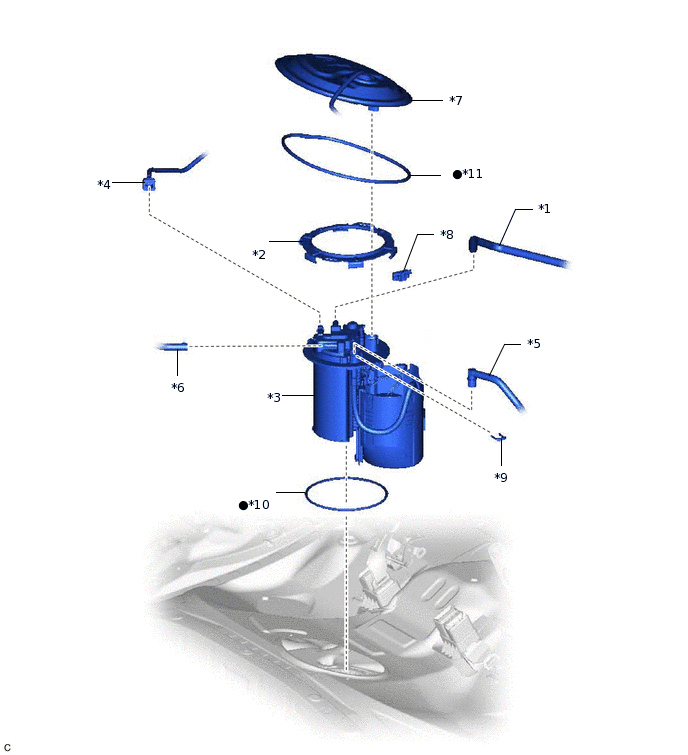

ИЛЛЮСТРАЦИЯ
*1 |
ВЫХОДНОЙ ПАТРУБОК УГОЛЬНОГО АДСОРБЕРА |
*2 |
КРЕПЕЖНАЯ ДЕТАЛЬ ДАТЧИКА ТОПЛИВНОГО НАСОСА |
*3 |
ТОПЛИВОЗАБОРНИК С БЕНЗОНАСОСОМ И ДАТЧИКОМ УРОВНЯ ТОПЛИВА В СБОРЕ |
*4 |
ПРОДУВОЧНЫЙ ПАТРУБОК / ПАТРУБОК УЛАВЛИВАНИЯ ПАРОВ ТОПЛИВА ТОПЛИВНОГО БАКА В СБОРЕ |
*5 |
ПОДАЮЩИЙ ТОПЛИВОПРОВОД В СБОРЕ |
*6 |
ТРУБКА, ОТВОДЯЩАЯ ПАРЫ ТОПЛИВА, № 1 |
*7 |
КРЫШКА ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЗАДНЕГО ПОЛА |
*8 |
ХОМУТ ТОПЛИВОПРОВОДА № 1 |
*9 |
ЗАЖИМ ТРУБНОГО СОЕДИНЕНИЯ |
*10 |
УСТАНОВОЧНАЯ ПРОКЛАДКА ТОПЛИВОЗАБОРНИКА |
*11 |
БУТИЛОВАЯ ЛЕНТА |
- |
- |
● |
Деталь однократного применения |
- |
- |

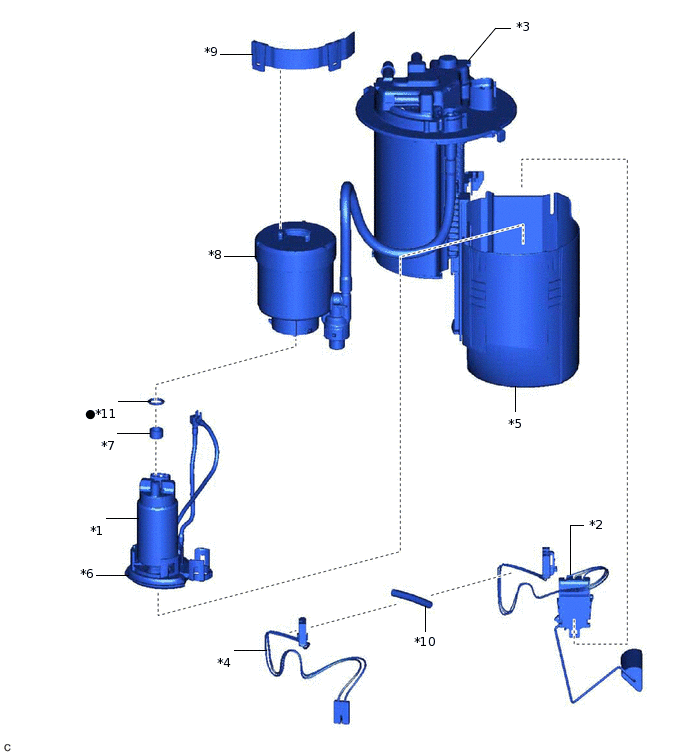

ИЛЛЮСТРАЦИЯ
*1 |
ТОПЛИВНЫЙ НАСОС В СБОРЕ С ФИЛЬТРОМ |
*2 |
ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ |
*3 |
ПЛАСТИНА ТОПЛИВОЗАБОРНИКА В СБОРЕ |
*4 |
ЖГУТ ПРОВОДОВ ТОПЛИВНОГО НАСОСА |
*5 |
РАСШИРИТЕЛЬНЫЙ ТОПЛИВНЫЙ БАЧОК |
*6 |
ФИЛЬТР ПОДАЧИ ТОПЛИВА |
*7 |
РАСПОРНАЯ ВТУЛКА ТОПЛИВНОГО НАСОСА |
*8 |
FUEL FILTER |
*9 |
ОПОРА ТОПЛИВОЗАБОРНИКА № 1 |
*10 |
ЗАЩИТНЫЙ КОЖУХ ЖГУТА ПРОВОДОВ |
*11 |
КОЛЬЦЕВОЕ УПЛОТНЕНИЕ |
- |
- |
● |
Деталь однократного применения |
- |
- |
