АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ В СБОРЕ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже приводятся процедуры (регулировка, калибровка, инициализация или регистрация), которые должны осуществляться после снятия, установки или замены деталей, выполненных в ходе снятия/установки автоматической трансмиссии в сборе.

Table 1. Необходимые процедуры после снятия/установки/замены деталей

Заменяемая деталь или выполняемая процедура

Необходимые процедуры

Последствия / неработающие функции, если необходимые процедуры не выполняются

Тяга

Вывод аккумуляторной батареи отсоединен/подсоединен

Сохраните в памяти нейтральное положение рулевого колеса

Система LKA/LDA

Click here

Интеллектуальная система ультразвуковой локации*4

Предаварийная система безопасности

Система освещения (наружного)

  • Фары адаптивного головного бокового освещения

Система адаптивного включения дальнего света

Двигайтесь на автомобиле до тех пор, пока работа системы запуска и останова не будет разрешена (приблизительно 15 - 60 минут)

Система запуска и останова

Click here

Сохраните в памяти нейтральное положение рулевого колеса

Cистема помощи при парковке (для моделей с функцией помощи при параллельной парковке)

Click here

Cистема помощи при парковке (для моделей без функции помощи при параллельной парковке)

Click here

Система панорамного обзора

Click here

Инициализируйте замок двери багажного отделения

Система управления замками дверей

Click here

Сброс закрытого положения двери багажного отделения

Система автоматизированного привода двери багажного отделения

Click here

Замена ECM

Выполните регистрацию идентификационного номера транспортного средства (VIN) или номера рамы

  • MIL загорается / -

  • DTC P063051 регистрируется

Click hereДля заднего датчика состава топливовоздушной смеси

Click hereДля заднего подогреваемого кислородного датчика

Регистрация идентификатора связи ЭБУ (системы иммобилайзера)

Функция запуска двигателя

Описание методики регистрации см. в бюллетене технического обслуживания.

Выполните регистрацию кода (система иммобилайзера)

  • Система дистанционной блокировки дверей

  • Система посадки и запуска

  • Функция запуска двигателя

  • Система блокировки рулевого управления

  • Система обработки и передачи информации

  • Для заднего датчика состава топливовоздушной смеси

  • Замена двигателя в сборе

  • Устранена утечка газов из системы выпуска

Проверка после ремонта

  • Неравномерный холостой ход и т.п.

  • Функция пуска двигателя и т.д.

Click here

  • Для заднего подогреваемого кислородного датчика

  • Замена двигателя в сборе

  • Утечки газов из системы выпуска отработавших газов

Проверка после ремонта

  • Неравномерный холостой ход и т.п.

  • Функция пуска двигателя и т.д.

Click here

Замена стартера в сборе*1

Note:

В случае замены стартера в сборе реле ST и реле ST № 2 необходимо также заменить.

Удалите количество запусков стартера

Система запуска и останова

Click here

Замена аккумуляторной батареи*1

  • Инициализация значения интегрального тока

  • Замена типа аккумуляторной батареи

  • Замена автоматической трансмиссии в сборе*1

  • Замена жидкости для автоматической трансмиссии*1

Удалите масло из масляного насоса с электродвигателем (бесступенчатая трансмиссия)

Замена автоматической трансмиссии в сборе

Выполните следующие процедуры в показанном порядке:

  1. Сброс памяти

  2. Введите компенсационный код трансмиссии в ECM

  3. Выполните дорожное испытание, чтобы ЕCM мог произвести настройку

  • Сильные толчки при переключении передач

  • Повышение расхода топлива

Click hereдля инициализации

Click hereдля регистрации

Замена ECM

(если возможно, считайте компенсационный код трансмиссии из предыдущего ECM)

Считывание компенсационного кода трансмиссии возможно

Выполните следующие процедуры в показанном порядке:

  1. Очистите память

  2. Передайте компенсационный код трансмиссии

  3. Выполните дорожное испытание, чтобы ЕCM мог произвести настройку

Считывание компенсационного кода трансмиссии невозможно

Выполните следующие процедуры в показанном порядке:

  1. Очистите память

  2. Сброс компенсационного кода трансмиссии

  3. Выполните дорожное испытание, чтобы ЕCM мог произвести настройку

Подвеска, шины и т.д.*2

  • Угол обнаружения ультразвукового датчика

  • Регистрация угла обнаружения ультразвукового датчика

  • Интеллектуальная система ультразвуковой локации

  • Сенсорная система помощи при парковке LEXUS (для моделей с интеллектуальной системой ультразвуковой локации)

Click here

Оптическая ось задней телекамеры (настройка положения камеры заднего вида)

Cистема помощи при парковке (для моделей с функцией помощи при параллельной парковке)

Click hereдля инициализации

Click hereдля калибровки

Мониторная система помощи при парковке (для моделей без системы помощи при параллельной парковке)

Click hereдля инициализации

Click hereДля калибровки

  • Инициализация ЭБУ системы помощи при парковке

  • Отрегулируйте угол поворота рулевого колеса.

Система панорамного обзора

Click hereдля инициализации

Click hereДля калибровки

Инициализируйте ЭБУ левой фары в сборе

  • Система адаптивного включения дальнего света

  • Автоматическая система управления уровнем фар

Click here

Регулирование углов установки передних колес

Выполните следующие процедуры в показанном порядке:

  1. Удалите данных калибровки "нуля" датчика и системной информации

  2. Выполните калибровку "нуля" датчика замедления и рысканья и сохранение системной информации.

  • Система VSC выключена или неисправна

  • Сохраняются DTC

  • Загорается контрольная лампа скольжения SLIP

  • Контрольная лампа ABS загорается

  • Противоугонная система (датчик наклона)*3

Click here

*1: для моделей с системой запуска и останова

*2: Высота подвески автомобиля изменяется вследствие замены деталей подвески или шин

*3: для моделей с щитком приборов с TFT-дисплеем

*4: При выполнении настройки с помощью GTS.

Нажмите здесьClick here

CAUTION:
  • A346363C01

    *a

    Объект, превышающий весовое ограничение подъемника двигателя

    Двигатель в сборе с трансмиссией в блоке с главной передачей имеет большую массу. Во избежание внезапного падения подъемника двигателя или соскакивания двигателя с трансмиссией в сборе с подъемника обязательно соблюдайте процедуры, описанные в руководстве по ремонту.

  • A344783

    Во избежание ожогов не прикасайтесь к двигателю, выпускному коллектору или другим высокотемпературным компонентам, когда двигатель прогрет.

  • C313282C01

    *a

    Объект, превышающий весовое ограничение телескопического гидравлического домкрата

    Автоматическая трансмиссия в сборе имеет очень большую массу. Во избежание внезапного падения телескопического гидравлического домкрата обязательно соблюдайте процедуры, описанные в руководстве по ремонту.

Note:

В случае замены каких-либо деталей автоматической трансмиссии обратитесь к таблице компенсационных операций при замене деталей, чтобы определить, требуются ли дополнительные операции.

Нажмите здесьClick here

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ НИЖНЮЮ КРЫШКУ КАРТЕРА МАХОВИКА

    Нажмите здесьClick here

  2. ВЫВЕРНИТЕ УСТАНОВОЧНЫЙ БОЛТ УЗЛА ГИДРОТРАНСФОРМАТОРА И ВЕДУЩЕГО ДИСКА

    1. C320858

      Проверните коленчатый вал, чтобы обеспечить доступ 6 установочным болтам ведущего диска и гидротрансформатора, и, удерживая ключом болт шкива коленчатого вала, выверните каждый болт.

      Tip:

      Один установочных болтов ведущего диска и гидротрансформатора в сборе имеет черный цвет.

  3. СНИМИТЕ ДВИГАТЕЛЬ С ТРАНСМИССИЕЙ В СБОРЕ

    Нажмите здесьClick here

  4. УСТАНОВИТЕ КРЮК ДЛЯ ВЫВЕШИВАНИЯ ДВИГАТЕЛЯ

    Нажмите здесьClick here

  5. СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН ПЕРЕДНЕГО СТАБИЛИЗАТОРА № 1

    Нажмите здесьClick here

  6. СНИМИТЕ ПРАВЫЙ КРОНШТЕЙН ПЕРЕДНЕГО СТАБИЛИЗАТОРА № 1

    Tip:

    Выполните такую же процедуру, что и для левой стороны.

  7. СНИМИТЕ ПЕРЕДНИЙ СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

    Нажмите здесьClick here

  8. СНИМИТЕ ТЯГУ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ

    Нажмите здесьClick here

  9. СНИМИТЕ ПЕРЕДНЮЮ РАМУ В СБОРЕ

    Нажмите здесьClick here

  10. СНИМИТЕ ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН В СБОРЕ

    1. C343715

      Отсоедините вакуумный шланг от электровакуумного клапана.

    2. C343716

      Отсоедините разъем электровакуумного клапана в сборе.

    3. Выверните болт и снимите электровакуумный клапан в сборе с переднего кронштейна опоры двигателя.

  11. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ

    1. C343714

      Выверните болт и отсоедините жгут проводов.

    2. C343717

      Отсоедините разъем датчика положения паркинга/нейтрали в сборе.

    3. C343718

      Освободите 2 зажима и отсоедините жгут проводов.

    4. C343719

      Освободите 3 зажима и отсоедините жгут проводов.

    5. C343720C01

      *a

      Рычаг

      *b

      Разъем на жгуте проводов

      *c

      Масляный насос с электродвигателем в сборе (автоматическая трансмиссия в сборе)

      Расцепите захват, поднимите рычаг и отсоедините разъем жгута проводов.

    6. Отсоедините разъем масляного насоса с электродвигателем в сборе (автоматической трансмиссии в сборе).

    7. C343721

      Расцепите 3 зажима и отсоедините жгут проводов от картера трансмиссии в сборе.

  12. ОТСОЕДИНИТЕ ВПУСКНОЙ ШЛАНГ МАСЛЯНОГО РАДИАТОРА

    1. C343722

      Сдвиньте фиксатор и отсоедините впускной шланг масляного радиатора от коленчатого патрубка масляного радиатора.

  13. СНИМИТЕ ВЫПУСКНОЙ ПАТРУБОК МАСЛЯНОГО РАДИАТОРА № 1

    1. C343723

      Сдвиньте фиксатор и отсоедините выпускной шланг масляного радиатора № 1 от штуцера масляного радиатора в сборе.

  14. СНИМИТЕ АВТОМАТИЧЕСКУЮ ТРАНСМИССИЮ В СБОРЕ

    1. Используя переходник для телескопического гидравлического домкрата, установите автоматическую трансмиссию в сборе на телескопический гидравлический домкрат.

      Note:

      • Закрепите автоматическую трансмиссию в сборе на телескопическом гидравлическом домкрате, используя подходящее средство, например, веревку или переходник.

      • C343742

        Во избежание деформации масляного поддона автоматической трансмиссии не помещайте какие-либо приспособления на масляный поддон автоматической трансмиссии.

      • Зафиксируйте двигатель в сборе на время выполнения работы с помощью подходящего средства, например, веревки.

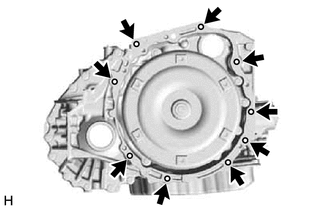

    2. C306215

      Выверните 9 болтов и снимите автоматическую трансмиссию в блоке с главной передачей в сборе.

      Note:

      Во избежание повреждения штифтов никогда не поддевайте трансмиссию в блоке с главной передачей при снятии с двигателя.

  15. СНИМИТЕ ГИДРОТРАНСФОРМАТОР В СБОРЕ

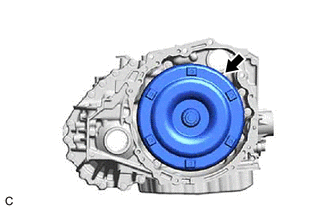

    1. C338902

      Снимите гидротрансформатор в сборе с автоматической трансмиссии в сборе.

      Note:

      По горизонтали снимите гидротрансформатор в сборе с первичного вала.

  16. СНИМИТЕ ПЕРЕДНИЙ КРОНШТЕЙН ОПОРЫ ДВИГАТЕЛЯ

    1. C338904

      Выверните 3 болта и снимите кронштейн передней опоры двигателя с кожуха трансмиссии.

  17. СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН ОПОРЫ ДВИГАТЕЛЯ

    1. C338907

      Выверните 4 болта и снимите левый кронштейн опоры двигателя с картера трансмиссии в блоке с главной передачей.

  18. СНИМИТЕ КРОНШТЕЙН ЗАДНЕЙ ОПОРЫ ДВИГАТЕЛЯ

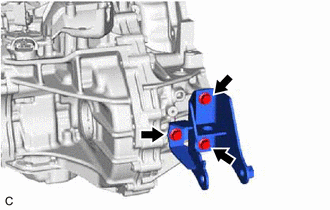

    1. C338906

      Выверните 3 болта и снимите кронштейн задней опоры двигателя с кожуха трансмиссии.

  19. СНИМИТЕ КРОНШТЕЙН ЗАЖИМА ЖГУТА ПРОВОДОВ

    1. C338908

      Выверните 2 болта и снимите 2 кронштейна зажимов жгута проводов с кожуха трансмиссии и картера трансмиссии в сборе.

  20. СНИМИТЕ КРОНШТЕЙН ТРОСА МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ № 1

    1. C306225

      Выверните 2 болта и снимите кронштейн троса механизма переключения передач № 1 с картера трансмиссии в блоке с главной передачей.

  21. СНИМИТЕ РАЗЪЕМ ЖГУТА ПРОВОДОВ

    1. C304556

      Выверните 2 болта и снимите разъем жгута проводов с картера трансмиссии в сборе.

  22. ВЫВЕРНИТЕ ПРОБКУ КАРТЕРА ТРАНСМИССИИ В СБОРЕ

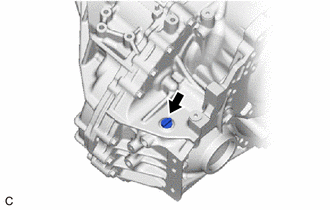

    1. C320882

      Снимите пробку картера трансмиссии с картера трансмиссии в блоке с главной передачей.

  23. ПРОВЕРЬТЕ ГИДРОТРАНСФОРМАТОР В СБОРЕ

    Нажмите здесьClick here

  24. ПРОВЕРЬТЕ ВЕДУЩИЙ ДИСК И КОРОННУЮ ШЕСТЕРНЮ В СБОРЕ

    Нажмите здесьClick here
