МОЛДИНГ РЕМНЯ ПЕРЕДНЕЙ ДВЕРИ УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Note:

    После выключения питания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи.

    Нажмите здесьClick hereClick here

  2. УСТАНОВИТЕ МОЛДИНГ РЕМНЯ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

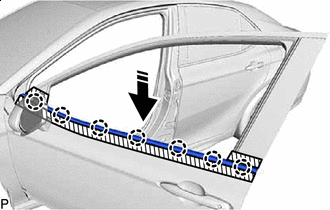

    1. B469796C01
      V113147

      Направление установки

      Введите в зацепление 7 захватов, чтобы установить новый молдинг ремня передней двери в сборе, как показано на рисунке.

  3. УСТАНОВИТЕ СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесьClick hereClick here

  4. УСТАНОВИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ПЕРЕДНЕЙ ДВЕРИ

    Нажмите здесьClick hereClick here

  5. УСТАНОВИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ С УПЛОТНЕНИЕМ ВЕНТИЛЯЦИОННОГО КАНАЛА ПЕРЕДНЕЙ ДВЕРИ

    Нажмите здесьClick hereClick here

  6. УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесьClick hereClick here

  7. УСТАНОВИТЕ ЛАМПУ ОСВЕЩЕНИЯ ДВЕРНОГО ПРОЕМА В СБОРЕ

    Нажмите здесьClick here

  8. УСТАНОВИТЕ ПЕРЕДНИЙ ПОДЛОКОТНИК В СБОРЕ

    Нажмите здесьClick hereClick here

  9. УСТАНОВИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ С ВЕРХНЕЙ ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ (со стороны водителя)

    Нажмите здесьClick hereClick here

  10. УСТАНОВИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ С ВЕРХНЕЙ ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ (со стороны переднего пассажира)

    Нажмите здесьClick hereClick here

  11. УСТАНОВИТЕ КРЫШКУ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесьClick hereClick here

  12. УСТАНОВИТЕ ОБЛИЦОВКУ КРОНШТЕЙНА НИЖНЕЙ РАМЫ ПЕРЕДНЕЙ ДВЕРИ

    Нажмите здесьClick hereClick here

  13. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

    для моделей с 2AR-FE:

    Нажмите здесьClick here

    Для моделей с A25A-FKS:

    Нажмите здесьClick here

    для моделей с 2GR-FKS:

    Нажмите здесьClick here

  14. ИНИЦИАЛИЗИРУЙТЕ СИСТЕМУ УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ

    Нажмите здесьClick here

  15. ПРОВЕРЬТЕ РАБОТУ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА

    Нажмите здесьClick here
