ПЕДАЛЬ ТОРМОЗА (для моделей с левосторонним рулевым управлением) РЕГУЛИРОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ПРОВЕРЬТЕ И ОТРЕГУЛИРУЙТЕ ВЫСОТУ ПЕДАЛИ ТОРМОЗА

   1. Проверьте высоту педали.

      Номинальная высота педали от панели пола

      188,9 - 198,9 мм (7,437 - 7,830 дюйма)

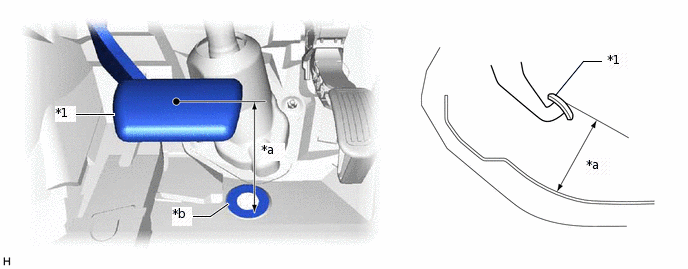

      *1	Накладка педали тормоза	-	-
      *a	Высота педали тормоза	*b	Плоскость измерений панели пола

   2.

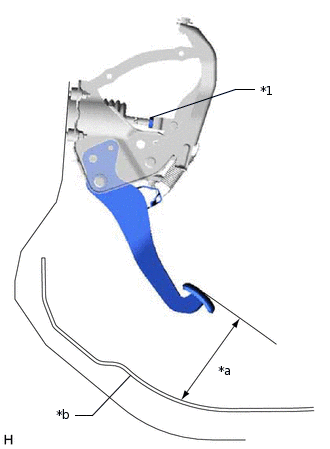

      *1	Контргайка
      *a	Высота педали тормоза
      *b	Панель пола

      Отрегулируйте высоту педали.

      1. Снимите выключатель стоп-сигналов в сборе.

         Нажмите здесьЩелкните по следующей ссылке

      2. Ослабьте контргайку.

      3. Отрегулируйте высоту педали тормоза, поворачивая шток.

         Высота педали тормоза от панели пола

         188,9 - 198,9 мм (7,437 - 7,830 дюйма)

      4. Затяните контргайку.

         26 Н*м

         265 кгс*см

         19 фунт-сила-футов

      5. Установите выключатель стоп-сигналов в сборе.

         Нажмите здесьЩелкните по следующей ссылке

2. ПРОВЕРЬТЕ СВОБОДНЫЙ ХОД ПЕДАЛИ ТОРМОЗА

   1.

      *a	Свободный ход педали

      Выключите двигатель. Несколько раз нажмите на педаль тормоза таким образом, чтобы в усилителе не осталось отрицательного давления. Затем отпустите педаль.

   2. Нажимайте на педаль до тех пор, пока не почувствуете сопротивление.

   3. Проверьте свободный ход педали, измерив расстояние между положением на предыдущем шаге и положением в свободном состоянии.

      Номинальный свободный ход педали

      1,0 - 6,0 мм (0,0394 - 0,236 дюйма)

      Если свободный ход не соответствует заданному, проверьте зазор выключателя на следующем шаге.

      Если свободный ход соответствует номинальному, перейдите к процедуре "Проверьте остаточный ход педали тормоза".

3. ПРОВЕРЬТЕ ОСТАТОЧНЫЙ ХОД ПЕДАЛИ ТОРМОЗА

   1. Отпустите стояночный тормоз. Запустите двигатель.

   2. Нажмите педаль тормоза и проверьте ее остаточный ход.

      Остаточный ход педали тормоза от панели пола при 490 Н (50 кгс, 110,2 фунт-сил)

      Более 100 мм (3,94 дюйма)

      Если расстояние не соответствует указанному, выполните поиск и устранение неисправностей тормозной системы.

      Tip:

      Проверяйте остаточный ход педали тормоза в том же месте, что и при проверке высоты педали тормоза.
