ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА ОМЫВАТЕЛЯ СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ПРАВОЕ ПЕРЕДНЕЕ КОЛЕСО

   Нажмите здесьClick here

2. СНИМИТЕ МОЛДИНГ ПРАВОГО ПЕРЕДНЕГО КРЫЛА В СБОРЕ

   Tip:

   Порядок выполнения работ такой же, как для левой стороны.

   Нажмите здесьClick here

3. СНИМИТЕ КЛЕЙКУЮ ЛЕНТУ ДЛЯ КРЕПЛЕНИЯ МОЛДИНГА № 1

   Tip:

   Порядок выполнения работ такой же, как для левой стороны.

   Нажмите здесьClick here

4. СНИМИТЕ КЛЕЙКУЮ ЛЕНТУ ДЛЯ КРЕПЛЕНИЯ МОЛДИНГА № 2

   Tip:

   Порядок выполнения работ такой же, как для левой стороны.

   Нажмите здесьClick here

5. СНИМИТЕ ПЕРЕДНИЙ БРЫЗГОВИК ПРАВОГО ПЕРЕДНЕГО КРЫЛА

   Tip:

   Порядок выполнения работ такой же, как для левой стороны.

   Нажмите здесьClick hereClick here

6. СНИМИТЕ ПРАВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК

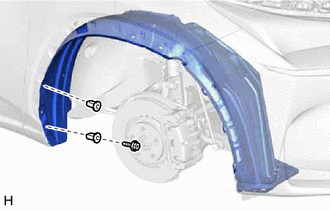

   1.

      С помощью торцевой шестигранной головки на 4 мм выверните винт с шестигранной головкой и снимите 2 уплотнительные шайбы.

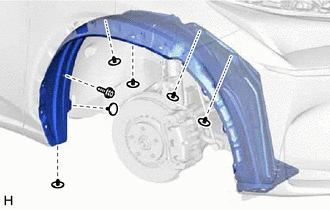

   2.

      Снимите 6 фиксаторов, выверните винт и снимите правый передний подкрылок.

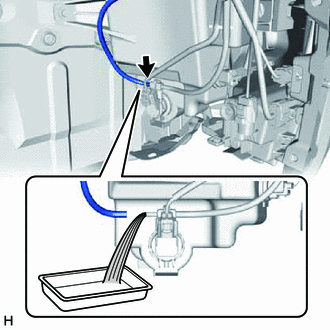

7. СЛЕЙТЕ ЖИДКОСТЬ ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА

   1.

      Отсоедините шланг стеклоомывателя от насоса и электродвигателя насоса стеклоомывателя ветрового стекла в сборе, и слейте жидкость стеклоомывателя.

      Tip:

      Используйте резервуар для сбора омывающей жидкости.

8. СНИМИТЕ НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА СТЕКЛООМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ

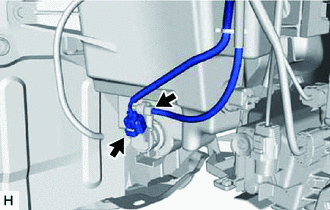

   1.

      Отсоедините разъем и шланг заднего стеклоомывателя.

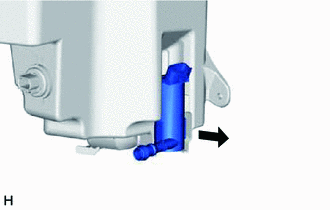

   2.

      Извлеките насос и электродвигатель насоса стеклоомывателя ветрового стекла в сборе из уплотнения бачка стеклоомывателя ветрового стекла в сборе.

9. СНИМИТЕ КРЫШКУ ОТВЕРСТИЯ КРОНШТЕЙНА РАДИАТОРА

   Нажмите здесьClick here

10. СНИМИТЕ ЗАЩИТНЫЙ ЭЛЕМЕНТ РЕШЕТКИ РАДИАТОРА

    Нажмите здесьClick here

11. СНИМИТЕ МОЛДИНГ ПЕРЕДНЕГО ЛЕВОГО КРЫЛА В СБОРЕ

    Нажмите здесьClick here

12. СНИМИТЕ КЛЕЙКУЮ ЛЕНТУ ДЛЯ КРЕПЛЕНИЯ МОЛДИНГА № 1

    Нажмите здесьClick here

13. СНИМИТЕ КЛЕЙКУЮ ЛЕНТУ ДЛЯ КРЕПЛЕНИЯ МОЛДИНГА № 2

    Нажмите здесьClick here

14. СНИМИТЕ ПЕРЕДНИЙ БРЫЗГОВИК ЛЕВОГО ПЕРЕДНЕГО КРЫЛА

    Нажмите здесьClick here

15. СНИМИТЕ НАКЛАДКУ ПЕРЕДНЕГО БАМПЕРА

    1. Для моделей в спортивной комплектации:

       Нажмите здесьClick hereClick here

    2. Кроме моделей в спортивной комплектации:

       Нажмите здесьClick here

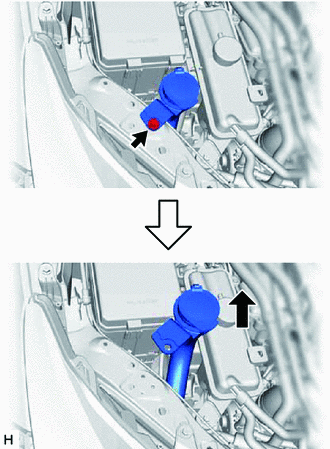

16. СНИМИТЕ ВПУСКНОЙ ПАТРУБОК СТЕКЛООМЫВАТЕЛЯ В СБОРЕ

    1.

       Выверните болт.

    2. Вытяните вверх впускной патрубок стеклоомывателя в сборе, чтобы снять его с бачка стеклоомывателя ветрового стекла в сборе.

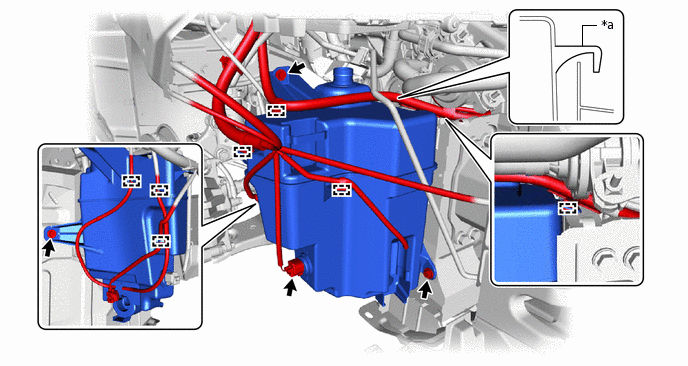

17. СНИМИТЕ БАЧОК СТЕКЛООМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (без системы очистителя фар)

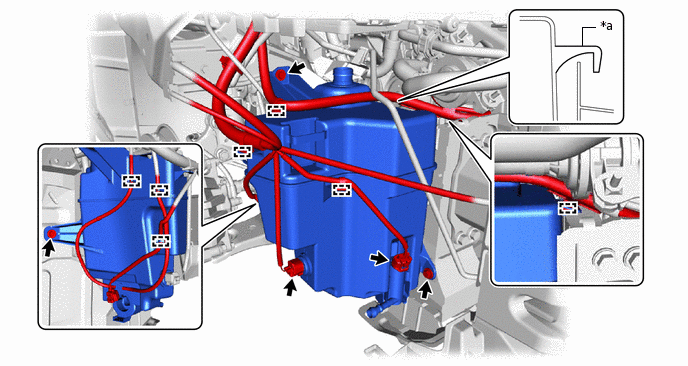

    1. Отсоедините разъем и освободите 7 зажимов.



       *a

       Направляющая A

       -

       -

    2. Выверните 3 болта. Затем освободите направляющую A и снимите бачок и насос омывателя ветрового стекла в сборе.

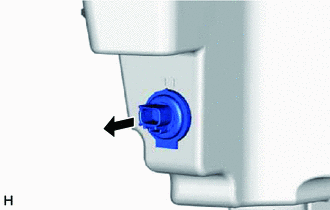

    3.

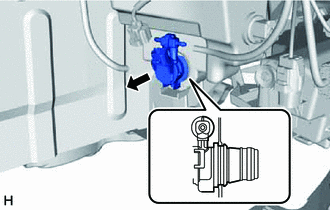

       Вытяните датчик уровня в сборе в направлении, указанном стрелкой на рисунке, чтобы снять его.

18. СНИМИТЕ БАЧОК ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (с системой очистителей фар)

    1. Отсоедините 2 разъема и освободите 7 зажимов.



       *a

       Направляющая A

       -

       -

    2. Выверните 3 болта. Затем освободите направляющую A и снимите бачок и насос омывателя ветрового стекла в сборе.

    3.

       Снимите электродвигатель очистителя фар в сборе с насосом.

    4.

       Вытяните датчик уровня в сборе в направлении, указанном стрелкой на рисунке, чтобы снять его.
