СИСТЕМА МОНИТОРА ПАНОРАМНОГО ОБЗОРА На экране "SIGNAL CHECK" отображаются сообщения "CHK".

Код DTC Наименование DTC
На экране "SIGNAL CHECK" отображаются сообщения "CHK".

ОПИСАНИЕ

На экране "SIGNAL CHECK" можно проверить состояние сигналов, передаваемых ЭБУ системы помощи при парковке.

Нажмите здесьClick here

Tip:

  • Для параметров с нормальным результатом проверки или состоянием входа на экране "SIGNAL CHECK" отображается "OK" (синий).

  • Для параметров с ненормальным результатом проверки или состоянием входа на экране "SIGNAL CHECK" отображается "CHK" (красный).

  • Отображаемые параметры могут различаться в зависимости от характеристик автомобиля.

Наименование

Метод ввода сигнала

Описание

DTC, выводимые при отображении ненормального результата

Приемник сигнала

CAN

Мультиплексная шина CAN

Сигнал передачи данных CAN

DTC выводится

Соответствующие ЭБУ

CAMERA SW

Жгут электропроводки автомобиля

Состояние входного сигнала комбинированного переключателя № 2 (главного выключателя системы панорамного обзора)

DTC не выводится

Комбинированный переключатель № 2 в сборе (главный выключатель системы панорамного обзора)

HANDLE

Мультиплексная шина CAN

Вход сигнала положения рулевого колеса

DTC выводится

Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

DT INFO

Мультиплексная шина CAN

Входной сигнал информации о типе привода

DTC выводится

Усилитель тормозной системы с главным цилиндром (ЭБУ системы противоскольжения)

DEST

Мультиплексная шина CAN

Вход сигнала кода рынка сбыта

DTC выводится

Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

ENG/HV

Мультиплексная шина CAN

Результат определения модели двигателя

DTC выводится

ЭБУ гибридной системы

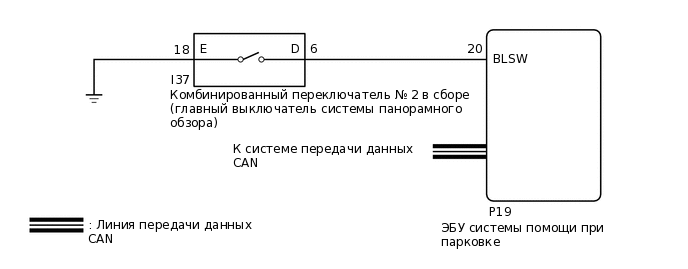

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E287159E05

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Если после отсоединения провода от вывода вспомогательной аккумуляторной батареи на многофункциональном дисплее отображается сообщение "System initializing" (инициализация системы), отрегулируйте нейтральное положение рулевого колеса.

    Нажмите здесьClick here

  • В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться калибровка других систем, а также системы панорамного обзора.

    Нажмите здесьClick hereClick here

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ РЕЖИМ ПРОВЕРКИ ДИСПЛЕЯ

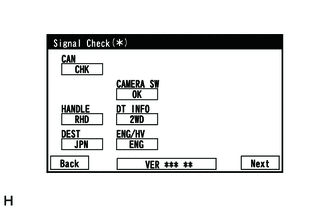

    1. E296734

      Проверьте, какие параметры отображаются на экране "SIGNAL CHECK" (проверка сигналов).

    Result

    Result

    Перейдите к

    Для "CAMERA SW" отображается "CHK" (красного цвета)

    А

    Для "CAN", "HANDLE", "DTINFO", "DEST" или "ENG/HV" отображается "CHK" (красного цвета)

    B
    B

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN"

    Для моделей с левосторонним рулевым управлением:

    Нажмите здесьClick hereClick here

    Для моделей с правосторонним рулевым управлением:

    Нажмите здесьClick here

    A

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ № 2 (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СИСТЕМЫ ПАНОРАМНОГО ОБЗОРА) - ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ И МАССА)

    1. Отсоедините разъем I37 комбинированного переключателя № 2 (главного переключателя системы панорамного обзора).

    2. Отсоедините разъем Р19 ЭБУ системы помощи при парковке.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Номинальное значение

      P19-20 (BLSW) - I37-6 (D)

      Всегда

      Менее 1 Ом

      I37-18 (E) - масса

      Всегда

      Менее 1 Ом

      P19-20 (BLSW) - масса

      Всегда

      10 кОм или более

    Result

    Result

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  3. ПРОВЕРЬТЕ КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ № 2 (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СИСТЕМЫ ПАНОРАМНОГО ОБЗОРА)

    1. Снимите комбинированный переключатель № 2 в сборе (главный переключатель системы панорамного обзора).

      Нажмите здесьClick here

    2. Проверьте комбинированный переключатель № 2 в сборе (главный переключатель системы панорамного обзора).

      Нажмите здесьClick here

    Result

    Result

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ

    Нажмите здесьClick here

    NG

    ЗАМЕНИТЕ КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ № 2 В СБОРЕ

    Нажмите здесьClick here
