СИСТЕМА ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ*


  1. НАЗНАЧЕНИЕ ОСНОВНЫХ УСТРОЙСТВ


    1. Основные компоненты системы "ЭРА-ГЛОНАСС" выполняют следующие функции:

      Устройство Функция
      Лампа индивидуального освещения в сборе Микрофон телефона в сборе Принимает голос пользователя через модуль микрофона.
      Ручной выключатель (SOS) При нажатии позволяет водителю подключиться к пункту PSAP и связаться с ним в качестве службы, вызываемой кнопкой вызова экстренной помощи (SOS).
      Индикатор ручного выключателя (SOS) Зеленый

      • Включается, когда система работает нормально в пределах зоны обслуживания.*

      • Мигает во время вызова и гаснет, когда система неисправна.
      Красный

      • Загорается, чтобы предупредить водителя о неисправности в системе.

      • Гаснет, когда система работает нормально.

      Приемопередатчик системы обработки и передачи информации

      (Модуль передачи данных)

      • Подключается к пункту PSAP и позволяет водителю говорить с оператором центра обработки вызовов, когда автоматический или ручной вызов службы экстренной помощи активен.

      • Модуль мобильного телефона может отправить вызов.

      • Приемопередатчик системы обработки и передачи информации (модуль передачи данных) получает сигналы от антенны GNSS, вычисляет положение автомобиля и передает эти данные в PSAP.

      • Управляет режимами включения/выключения и мигания индикатора ручного выключателя (SOS).

      • Уменьшает яркость индикатора ручного выключателя (SOS) при получении сигнала включения задних фонарей.

      • Передает голосовую информацию оператора PSAP в правый передний динамик № 2 в сборе.

      Аккумуляторная батарея мобильного телефона

      (вспомогательная аккумуляторная батарея)

      		 Встроен в приемопередатчик системы обработки и передачи информации (модуль передачи данных) и подает питание на приемопередатчик системы обработки и передачи информации (модуль передачи данных) при активации службы вызова экстренной помощи и в случае невозможности подачи напряжения питания аккумуляторной батареи автомобиля.
      Телефонная антенна в сборе Телефонная антенна Выполняет функции антенны мобильного телефона, совместимой с частотными диапазонами передачи и приема сигналов сотовых телефонов. Передает сигналы от приемопередатчика системы обработки и передачи информации (модуля передачи данных) и принимает сигналы из центра связи.
      Антенна GNSS Принимает сигналы со спутников GNSS и передает их в приемопередатчик системы обработки и передачи информации (модуль передачи данных).
      Микрофон телефона в сборе Принимает голос пользователя через модуль микрофона.
      ЭБУ системы SRS в сборе Передает сигнал активации в приемопередатчик системы обработки и передачи информации (модуль передачи данных) при срабатывании подушек безопасности. (Производится автоматический вызов службы экстренной помощи.)
      Компонентный стереоусилитель в сборе Передает голосовую информацию оператора центра связи в передний динамик № 2 в сборе и принимает сигнал отключения звука от приемопередатчика системы обработки и передачи информации (модуля передачи данных), чтобы отключить звук аудиосистемы.
      Правый передний динамик № 2 в сборе Выводит голос оператора пункта PSAP.
      Радиоприемник с дисплеем в сборе Получает сигнал отключения звука от приемопередатчика системы обработки и передачи информации (модуля передачи данных) и отключает аудиосигнал, когда правый передний динамик № 2 в сборе воспроизводит голос оператора PSAP.
      Щиток приборов в сборе Передает сигнал скорости автомобиля в приемопередатчик системы обработки и передачи информации (модуль передачи данных) и радиоприемник с дисплеем.
      DLC3 Обеспечивает возможность выполнения диагностики системы посредством устройства Global Techstream (GTS).

      *: Система "ЭРА-ГЛОНАСС" доступна в России, Беларуси и Казахстане.

  2. ФУНКЦИИ


    1. Автоматический вызов службы экстренной помощи


      • При срабатывании любой подушки безопасности в результате серьезного столкновения приемопередатчик системы обработки и передачи информации (модуль передачи данных) получает сигнал срабатывания от ЭБУ системы SRS в сборе. После получения сигнала срабатывания приемопередатчик системы обработки и передачи информации (модуль передачи данных) автоматически посылает вызов экстренной помощи и передает местонахождение автомобиля и информацию о пользователе в ближайший центр PSAP.

      • Затем система подключается к пункту PSAP, и пользователь может говорить с оператором пункта. Если пользователь не может отвечать, оператор PSAP связывается со службами экстренной помощи.

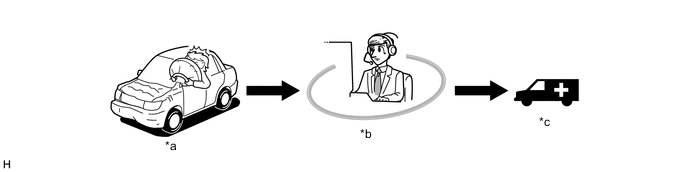

        A01UKACC01
        *a Развертывание подушки безопасности или регистрация столкновения *b Пункт реагирования общественной безопасности (PSAP)
        *c Скорая помощь - -

    2. Ручной вызов службы экстренной помощи


      • При нажатии ручного выключателя (SOS) в случае дорожно-транспортного происшествия приемопередатчик системы обработки и передачи информации (модуль передачи данных) передает местонахождение автомобиля и информацию о пользователе в ближайший центр PSAP.

      • Оператор PSAP определяет уровень происшествия, исходя из местонахождения автомобиля и по результатам разговора с пользователем, после чего при необходимости связывается со службами экстренной помощи.

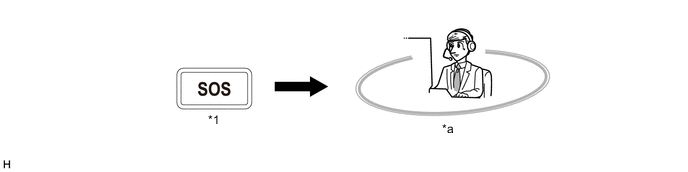

        A01UKC3C01
        *1 Выключатель системы подачи сигнала бедствия (ручной выключатель (SOS)) - -
        *a Пункт реагирования общественной безопасности (PSAP) - -

  3. ДИАГНОСТИКА


    1. В случае нарушения работы системы приемопередатчик системы обработки и передачи информации (модуль передачи данных) сохраняет в своей памяти диагностические коды неисправностей (DTC). Более подробную информацию см. в Руководстве по ремонту.
