СИСТЕМА ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

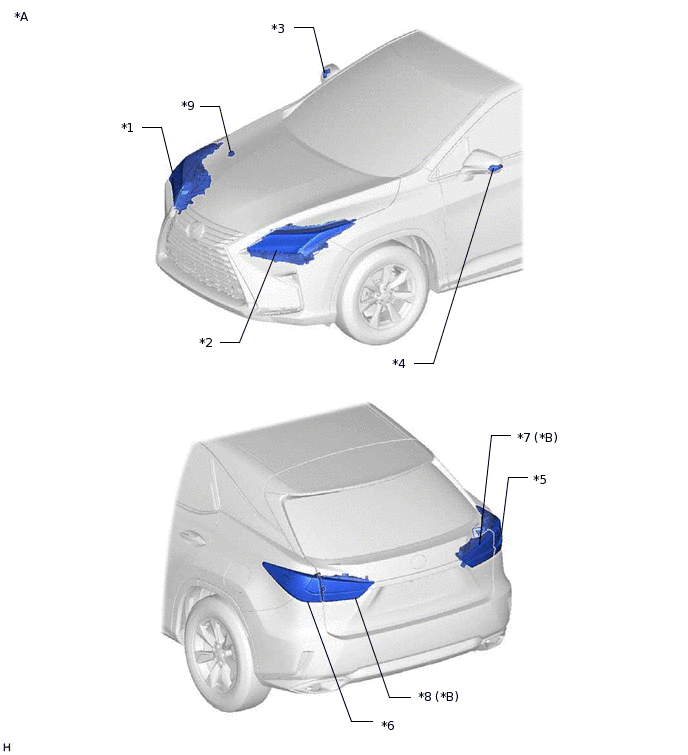

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с правосторонним рулевым управлением |
*B |
для моделей со светодиодными указателями поворота |
*1 |
ПРАВАЯ ФАРА В СБОРЕ - УКАЗАТЕЛЬ ПОВОРОТА |
*2 |
ЛЕВАЯ ФАРА В СБОРЕ - УКАЗАТЕЛЬ ПОВОРОТА |
*3 |
ПРАВЫЙ ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ |
*4 |
ЛЕВЫЙ ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ |
*5 |
ПРАВЫЙ ЗАДНИЙ ФОНАРЬ В СБОРЕ - УКАЗАТЕЛЬ ПОВОРОТА |
*6 |
ЛЕВЫЙ ЗАДНИЙ ФОНАРЬ В СБОРЕ - УКАЗАТЕЛЬ ПОВОРОТА |
*7 |
ПРАВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ - УКАЗАТЕЛЬ ПОВОРОТА |
*8 |
ЛЕВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ - УКАЗАТЕЛЬ ПОВОРОТА |
*9 |
ЗУММЕР СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ |
- |
- |

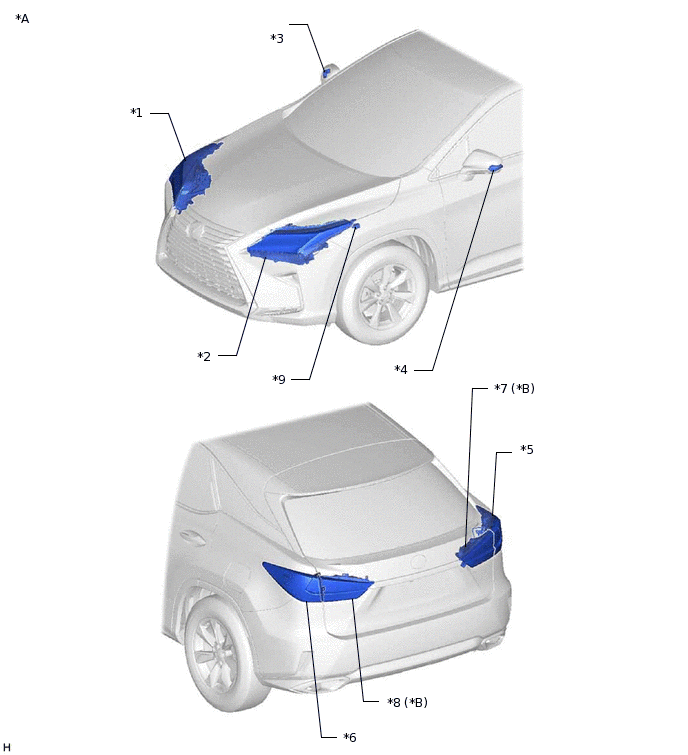

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
*B |
для моделей со светодиодными указателями поворота |
*1 |
ПРАВАЯ ФАРА В СБОРЕ - УКАЗАТЕЛЬ ПОВОРОТА |
*2 |
ЛЕВАЯ ФАРА В СБОРЕ - УКАЗАТЕЛЬ ПОВОРОТА |
*3 |
ПРАВЫЙ ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ |
*4 |
ЛЕВЫЙ ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ |
*5 |
ПРАВЫЙ ЗАДНИЙ ФОНАРЬ В СБОРЕ - УКАЗАТЕЛЬ ПОВОРОТА |
*6 |
ЛЕВЫЙ ЗАДНИЙ ФОНАРЬ В СБОРЕ - УКАЗАТЕЛЬ ПОВОРОТА |
*7 |
ПРАВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ - УКАЗАТЕЛЬ ПОВОРОТА |
*8 |
ЛЕВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ - УКАЗАТЕЛЬ ПОВОРОТА |
*9 |
ЗУММЕР СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ |
- |
- |

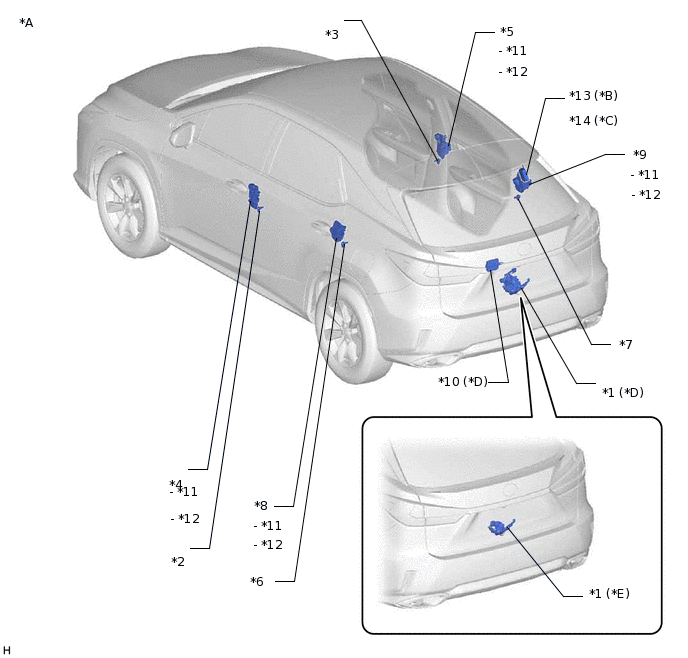

ИЛЛЮСТРАЦИЯ
*A |
Для моделей без системы двойной блокировки |
*B |
для модификации с 12 контактами |
*C |
для модификации с 5 контактами |
*D |
Для моделей с системой автоматизированного привода двери багажного отделения |
*E |
для моделей без системы автоматизированного привода двери багажного отделения |
- |
- |
*1 |
ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ |
*2 |
ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
*3 |
ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
*4 |
ЗАМОК ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
*5 |
ЗАМОК ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
*6 |
ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
*7 |
ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
*8 |
ЗАМОК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
*9 |
ЗАМОК ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
*10 |
ЭБУ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ |
*11 |
ЭЛЕКТРОДВИГАТЕЛЬ ЗАМКА ДВЕРИ |
*12 |
ДАТЧИК РАЗБЛОКИРОВКИ ДВЕРИ |
*13 |
ПРИЕМНИК ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ И СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ В СБОРЕ |
*14 |
ПРИЕМНИК СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ В СБОРЕ |

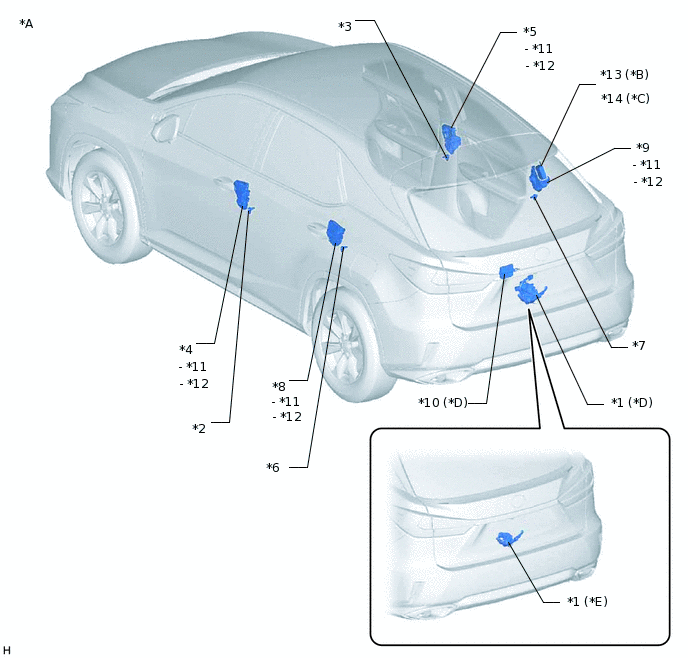

ИЛЛЮСТРАЦИЯ
*A |
Для моделей без системы двойной блокировки |
*B |
для модификации с 12 контактами |
*C |
для модификации с 5 контактами |
*D |
Для моделей с системой автоматизированного привода двери багажного отделения |
*E |
для моделей без системы автоматизированного привода двери багажного отделения |
- |
- |
*1 |
ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ |
*2 |
ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
*3 |
ЗАМОК ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
*4 |
ЗАМОК ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
*5 |
ЗАМОК ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
*6 |
ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
*7 |
ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
*8 |
ЗАМОК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
*9 |
ЗАМОК ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
*10 |
ЭБУ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ |
*11 |
ЭЛЕКТРОДВИГАТЕЛЬ ЗАМКА ДВЕРИ |
*12 |
ДАТЧИК РАЗБЛОКИРОВКИ ДВЕРИ |
*13 |
ПРИЕМНИК ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ И СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ В СБОРЕ |
*14 |
ПРИЕМНИК СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ В СБОРЕ |

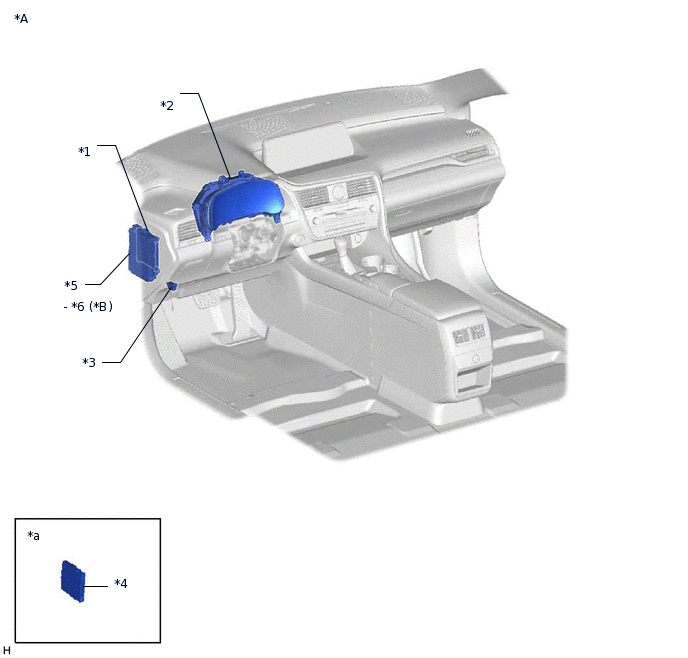

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
*B |
для моделей без системы автоматизированного привода двери багажного отделения |
*1 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*2 |
ЩИТОК ПРИБОРОВ В СБОРЕ |
*3 |
DLC3 |
*4 |
ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА) |
*5 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-DCC № 2 - ПРЕДОХРАНИТЕЛЬ AM2 – ПРЕДОХРАНИТЕЛЬ ECU-ACC - ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 4 - РЕЛЕ ALL DR LOCK - РЕЛЕ D DR UNLOCK - РЕЛЕ L/D DR UNLOCK |
*6 |
РЕЛЕ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*a |
Установочное положение детали приводится в бюллетене по техническому обслуживанию. |
- |
- |

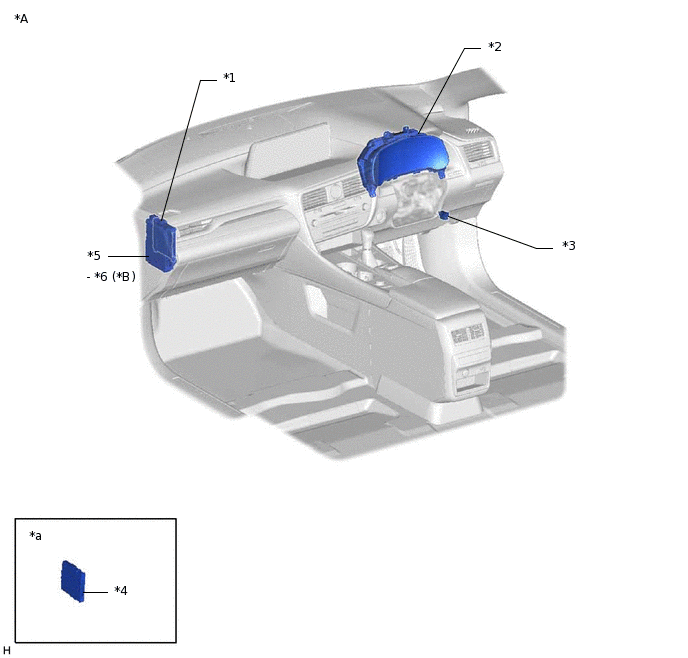

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с правосторонним рулевым управлением |
*B |
для моделей без системы автоматизированного привода двери багажного отделения |
*1 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*2 |
ЩИТОК ПРИБОРОВ В СБОРЕ |
*3 |
DLC3 |
*4 |
ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА) |
*5 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-DCC № 2 - ПРЕДОХРАНИТЕЛЬ AM2 – ПРЕДОХРАНИТЕЛЬ ECU-ACC - ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 4 - РЕЛЕ ALL DR LOCK - РЕЛЕ D DR UNLOCK - РЕЛЕ L/D DR UNLOCK |
*6 |
РЕЛЕ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*a |
Установочное положение детали приводится в бюллетене по техническому обслуживанию. |
- |
- |
