РЕЗИНОВЫЙ СКРЕБОК ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ ЗАМЕНА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ЩЕТКУ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ

   1. Переместите рычаг заднего стеклоочистителя.

   2.

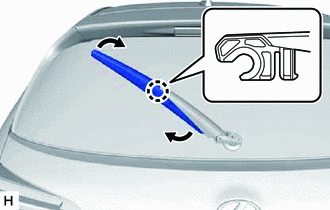

      Переместите щетку заднего стеклоочистителя так, чтобы захват расцепился со щелчком.

      Note:

      Не допускайте повреждения зубчатых шайб.

   3.

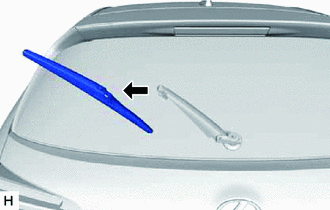

      Снимите щетку заднего стеклоочистителя, как показано на рисунке.

      Note:

      Во избежание повреждения стекла двери багажного отделения между стеклом двери багажного отделения и рычагом заднего стеклоочистителя поместите ткань или подобный материал.

2. СНИМИТЕ ЗАДНИЙ РЕЗИНОВЫЙ СКРЕБОК СТЕКЛООЧИСТИТЕЛЯ

   1.

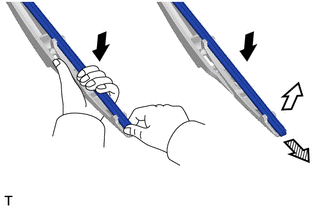

      Вытяните резиновый скребок щетки заднего стеклоочистителя с 2 опорными пластинами с заднего конца стопора резинового скребка щетки заднего стеклоочистителя, как показано на рисунке.

      Note:

      Не прилагайте чрезмерное усилие при вытягивании резинового скребка щетки заднего стеклоочистителя во избежание деформации опорной пластины резинового скребка щетки заднего стеклоочистителя и повреждения захвата резинового скребка щетки заднего стеклоочистителя.

      Tip:

      Чтобы упростить подъем и вытягивание резинового скребка щетки заднего стеклоочистителя, можно слегка сжать центр резинового скребка щетки заднего стеклоочистителя.

   2.

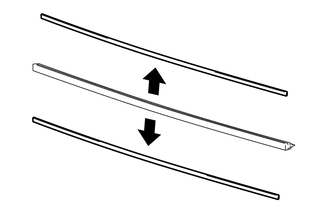

      Снимите 2 опорные пластины с резинового скребка заднего стеклоочистителя.

3. УСТАНОВИТЕ РЕЗИНОВЫЙ СКРЕБОК ЩЕТКИ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ

   1.

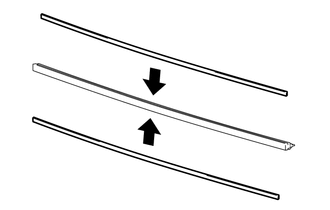

      Установите 2 опорные пластины на резиновой скребок заднего стеклоочистителя.

      Note:

      Установите опорные пластины так, чтобы они были обращены в правильном направлении.

   2.

      Установите резиновый скребок щетки заднего стеклоочистителя с опорной пластиной в захват по центру резинового скребка щетки заднего стеклоочистителя.

   3.

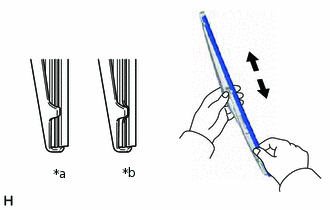

      *a	Правильная установка
      *b	Неправильная установка

      Пропустив резиновый скребок щетки заднего стеклоочистителя с 2 опорными пластинами через захват резинового скребка щетки заднего стеклоочистителя, вытяните их через стопор, а затем через захват с противоположной стороны, чтобы установить их.

      Tip:

      • Если захват резинового скребка щетки заднего стеклоочистителя не находится в канавке резинового скребка щетки заднего стеклоочистителя, сожмите резиновый скребок щетки заднего стеклоочистителя и сдвиньте резиновый скребок вверх-вниз несколько раз, чтобы вставить захват в канавку.

      • Нанесите небольшое количество жидкость стеклоомывателя на резиновый скребок щетки заднего стеклоочистителя, чтобы ее было легче вставлять в канавку.

4. УСТАНОВИТЕ ЩЕТКУ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ

   1.

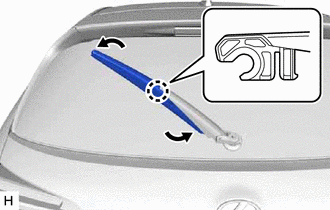

      Введите захват в зацепление и установите щетку заднего стеклоочистителя.

   2. Опустите щетку заднего стеклоочистителя.
