КЛАПАН ПРИНУДИТЕЛЬНОЙ ВЕНТИЛЯЦИИ КАРТЕРА УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ КЛАПАН ПРИНУДИТЕЛЬНОЙ ВЕНТИЛЯЦИИ КАРТЕРА (САПУН В СБОРЕ)

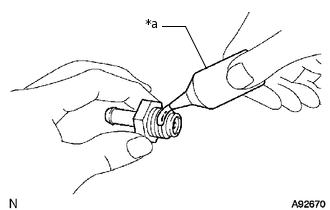

    1. A092670C06

      *a

      Фиксатор

      Нанесите герметик на 2-3 витка резьбы клапана принудительной вентиляции картера (сапуна в сборе).

      Герметик

      Фирменный герметик 1324 от компании Toyota, Three Bond 1324 или аналогичный

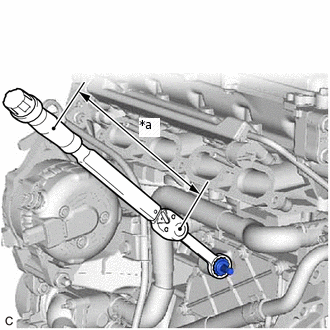

    2. A336064C02

      *a

      Длина плеча динамометрического ключа

      С помощью ключа для контргайки с шаровым шарниром на 22 мм установите клапан принудительной вентиляции картера (сапун в сборе) на вентиляционный кожух.

      Номинальный момент затяжки

      20 Н*м

      204 кгс*см

      15 фунт-сила-футов

      Note:

      Не запускайте двигатель в течение 1 часа после установки.

      Tip:

      • Рассчитайте показание динамометрического ключа при изменении длины рычага динамометрического ключа.

        Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

      • При использовании ключа на 22 мм для контргайки шарового шарнира (длина рычага 149,75 мм (5,9 дюйма)) + динамометрический ключ (длина рычага 162 мм (6,4 дюйма)): 10 Н*м (102 кгс*см, 7 фунт-сила-футов)

  2. ПОДСОЕДИНИТЕ ШЛАНГ ВЕНТИЛЯЦИИ КАРТЕРА

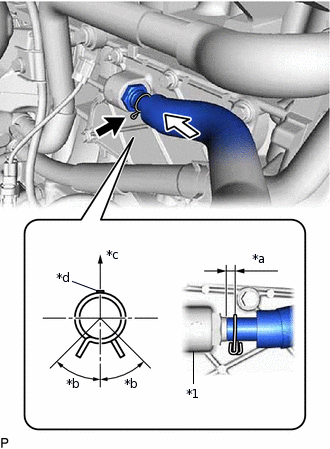

    1. A394540C01

      *1

      Клапан принудительной вентиляции картера (сапун в сборе)

      *a

      4 - 10 мм (0,157 - 0,394 дюйма)

      *b

      30°

      *c

      Верхняя часть автомобиля

      *d

      Метка, нанесенная краской

      Подсоедините шланг вентиляции картера к клапану принудительной вентиляции картера (сапуну в сборе) и надвиньте фиксатор, чтобы закрепить его.

      Tip:

      Закрепите фиксатор в пределах зоны, показанной на рисунке.

  3. УСТАНОВИТЕ ВПУСКНОЙ КОЛЛЕКТОР
