КЛАПАН РОГ (для моделей без охладителя РОГ) ПРОВЕРКА

ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКИЙ КЛАПАН РОГ В СБОРЕ (для моделей с промежуточным охладителем воздуха).

1.

   Обозначения на рисунке

   *1

   Пробка

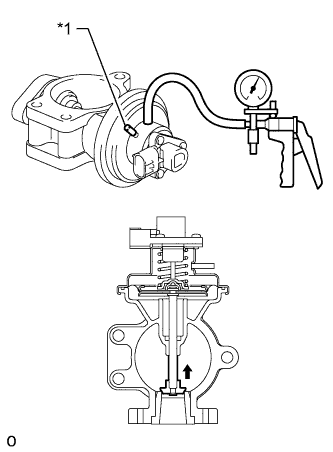

   Проверьте электрический клапан управления РОГ.

   Tech Tips

   Для блокировки другого канала установите крышку.

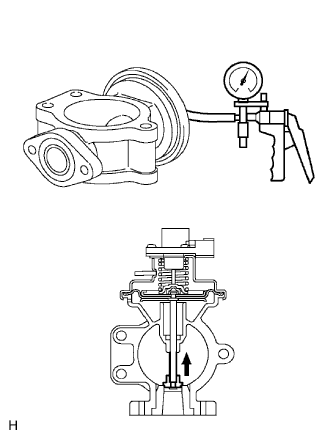

   1. Создавая разрежение 27 кПа (200 мм рт.ст., 7,88 дюймов рт.ст.) в мембранной камере, убедитесь, что шток поднимается, и воздух выходит.

   2. Поддерживая указанные выше условия, убедитесь, что утечки отсутствуют, и шток остается на месте.

   3. Убедитесь, что клапан не имеет значительных отложений нагара и не заедает.

      Если результат проверки не соответствует указанному, замените электрический клапан управления РОГ.

2. Проверьте датчик положения клапана РОГ.



   1.

      Обозначения на рисунке

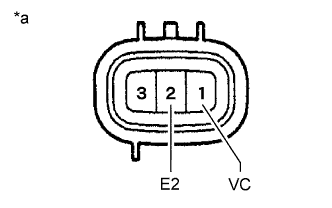

      *a	Устройство с неподсоединенным жгутом проводов (электрический клапан управления РОГ)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия 1 (VC) - 2 (E2) 20°C (68°F) 2,8 - 7,8 кОм

      Если результат проверки не соответствует указанному, замените электрический клапан управления РОГ в сборе.

3. Создайте разрежение в диафрагменной камере.

   Tech Tips

   Для блокировки другого канала установите крышку.

4.

   Обозначения на рисунке

   *1	Пробка

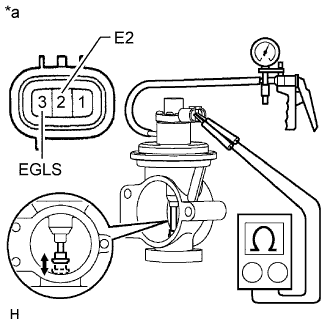

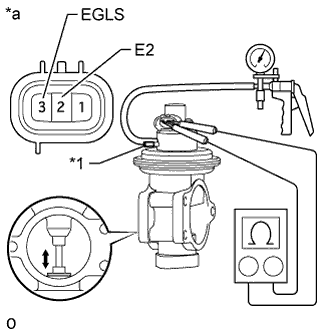

   *a	Устройство с неподсоединенным жгутом проводов (электрический клапан управления РОГ)

   Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

   Номинальное сопротивление
   Контакты для подключения диагностического прибора Условие Заданные условия 3 (EGLS) - 2 (E2) 20°C (68°F) Клапан РОГ полностью открыт 2,0 - 7,0 кОм 20°C (68°F) Клапан РОГ полностью закрыт 0,1 - 2,5 кОм

   Tech Tips

   Сопротивление изменяется пропорционально углу открывания клапана РОГ.

   Если результат проверки не соответствует указанному, замените электрический клапан управления РОГ в сборе.

ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКИЙ КЛАПАН РОГ В СБОРЕ (для моделей без промежуточного охладителя воздуха).
