ПОДУШКА БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ В СБОРЕ (со стороны переднего пассажира) УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ПОДУШКУ БЕЗОПАСНОСТИ № 2 ДЛЯ ЗАЩИТЫ НОГ В СБОРЕ

    1. Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ.).

    2. Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.

      B422343
      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

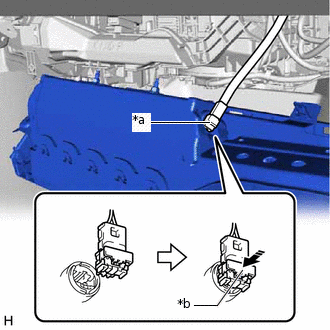

    3. B471922C01

      *a

      Разъем подушки безопасности

      *b

      Кнопка блокировки разъема подушки безопасности
      V113147

      Направление нажатия

      Подсоедините разъем подушки безопасности к подушке безопасности № 2 для защиты ног в сборе.

      Note:

      При подключении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

    4. Нажмите кнопку блокировки разъема подушки безопасности, чтобы установить разъем подушки безопасности.

    5. Введите в зацепление 3 захвата, чтобы предварительно закрепить подушку безопасности № 2 для защиты ног в сборе.

    6. Установите подушку безопасности № 2 для защиты ног и закрепите ее 3 болтами.

      10 Н*м

      102 кгс*см

      7 фунт-сила-футов

      Note:

      Убедитесь, что подушка безопасности № 2 для защиты ног в сборе надежно закреплена без чрезмерных зазоров и не выступает наружу.

  2. УСТАНОВИТЕ ОБЛИЦОВКУ ОТДЕЛОЧНОЙ НАКЛАДКИ ПАНЕЛИ ПРИБОРОВ

    Нажмите здесьClick hereClick here

  3. УСТАНОВИТЕ ОБЛИЦОВКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ

    Нажмите здесьClick hereClick here

  4. УСТАНОВИТЕ ПАНЕЛЬ КОЖУХА ЩИТКА ПРИБОРОВ № 1

    Нажмите здесьClick hereClick here

  5. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ

    Нажмите здесьClick hereClick hereClick here

  6. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ

    Нажмите здесьClick hereClick hereClick here

  7. ПОДСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

  8. УСТАНОВИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ПРАВОЙ СТОРОНЫ КОЖУХА

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

    Нажмите здесьClick hereClick hereClick here

  9. УСТАНОВИТЬ НАКЛАДКУ ПОРОГА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

    Нажмите здесьClick hereClick hereClick here

  10. ПОДСОЕДИНИТЬ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Нажмите здесьClick here

    Note:

    После подсоединения провода необходимо инициализировать некоторые системы.

    Нажмите здесьClick hereClick hereClick here

  11. ВЫПОЛНИТЕ ДИАГНОСТИЧЕСКУЮ ПРОВЕРКУ СИСТЕМЫ

    Нажмите здесьClick here

  12. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS

    Нажмите здесьClick hereClick hereClick here
