ФАРА В СБОРЕ (для моделей с указателями поворота с лампами накаливания) РАЗБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ЭБУ ФАР В СБОРЕ (для моделей с автоматической системой управления уровнем фар)

   Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

2. СНИМИТЕ ПРОКЛАДКУ ФАРЫ (для моделей с автоматической системой управления уровнем фар)

   Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

3. СНИМИТЕ ЛАМПУ ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

   1. Для моделей с автоматической системой управления уровнем фар:

      1.

         Направление отсоединения

         Поверните шнур фары так, чтобы лампа переднего указателя поворота была направлена, как показано на рисунке, и отсоедините их как единый узел.

      2. Снимите лампу переднего указателя поворота со шнура фары.

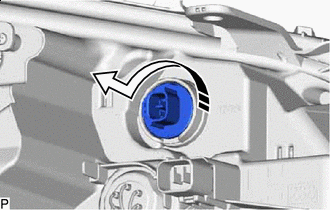

   2. Для моделей без автоматической системы управления уровнем фар:

      1.

         Направление отсоединения

         Поверните лампу и патрон переднего указателя поворота, как показано на рисунке, чтобы снять их единым узлом.

      2. Извлеките лампу переднего указателя поворота из патрона.

4. СНИМИТЕ ПАТРОН ЛАМПЫ ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА (для моделей без автоматической системы управления уровнем фар)

5. СНИМИТЕ ЭЛЕМЕНТ ЗАЩИТЫ ФАРЫ

   1.

      Снимите элемент защиты фары.

6. СНИМИТЕ РАССЕИВАТЕЛЬ ФАРЫ

   Note:

   • При выполнении данной процедуры необходимо носить чистые резиновые перчатки.

   • Не допускайте попадания грязи и посторонних веществ на рассеиватель фары.

   • Если на внутренней поверхности рассеивателя остались отпечатки пальцев или посторонние частицы, сотрите их мягкой тканью.

   1.

      Выверните 8 винта.

   2.

      Нагрейте заднюю сторону фары с помощью фена.

      Note:

      При неравномерном нагреве фара может деформироваться или расплавиться.

   3.

      Освободите 9 захватов.

   4. Снимите рассеиватель фары с корпуса.

      Tip:

      Если рассеиватель фары не снимается даже после нагрева, поднимите его с помощью отвертки с обернутым изолентой концом. Соблюдайте осторожность, чтобы не повредить рассеиватель и корпус фары.

7. СНИМИТЕ ПРОКЛАДКУ РАССЕИВАТЕЛЯ ФАРЫ

   1.

      Снимите прокладку рассеивателя фары с корпуса.

      Note:

      Обязательно замените прокладку рассеивателя фары новой. В противном случае в фару может проникнуть вода.

8. СНИМИТЕ ОТРАЖАТЕЛЬ ФАРЫ

   Note:

   • При выполнении данной процедуры необходимо носить чистые резиновые перчатки.

   • Не допускайте попадания грязи или посторонних веществ на отражатель фары или другие компоненты.

   • Если на отражатели фары или других компонентах остались отпечатки пальцев или посторонние частицы, сотрите их мягкой тканью.

   1.

      Снимите в этом направлении

      Выверните винт.

   2. Освободите 2 направляющие и снимите отражатель фары, как показано на рисунке.

9. СНИМИТЕ СВЕТОДИОДНЫЙ БЛОК ГАБАРИТНОГО ФОНАРЯ ФАРЫ № 1

   Note:

   • При выполнении данной процедуры необходимо носить чистые резиновые перчатки.

   • Не допускайте попадания грязи или посторонних веществ на светодиодный блок габаритного фонаря фары № 1 или другие компоненты.

   • Если на светодиодном блоке габаритного фонаря фары № 1 или других компонентах остались отпечатки пальцев или посторонние вещества, сотрите их мягкой тканью.

   1.

      Отсоедините 2 разъема.

   2. Выверните 2 винта.

   3.

      Снимите в этом направлении

      Освободите направляющую и снимите светодиодный блок габаритного фонаря фары № 1, как показано на рисунке.

10. СНИМИТЕ СВЕТОДИОДНЫЙ БЛОК ФАРЫ В СБОРЕ

    Note:

    • При выполнении данной процедуры необходимо носить чистые резиновые перчатки.

    • Не допускайте попадания грязи или посторонних веществ на светодиодный блок фары в сборе или другие компоненты.

    • Если на светодиодном блоке фары в сборе или других компонентах остались отпечатки пальцев или посторонние частицы, сотрите их мягкой тканью.

    1.

       Расцепите 2 зажима.

    2. Освободите кольцо шарнира.

    3.

       Направление поворота

       Удерживая светодиодный блок фары в сборе рукой, поверните регулировочные винты, как показано на рисунке, пока они будут отсоединены от светодиодного блока фары в сборе.

       Tip:

       Запишите количество оборотов регулировочного винта.

    4.

       Отсоедините 2 разъема.

    5. Отсоедините 3 зажима.

    6.

       Направление разъединения

       Освободите 2 захвата, как показано на рисунке.

    7. Отсоедините разъем, чтобы снять светодиодный блок фары в сборе с корпуса.

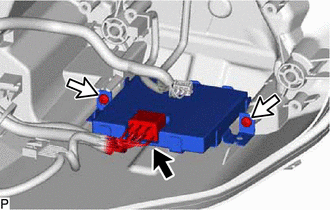

11. СНИМИТЕ ЭБУ УПРАВЛЕНИЯ ФАРАМИ (для моделей без автоматической системы управления уровнем фар)

    1.

       Отсоедините разъем.

    2. Выверните 2 винта и снимите ЭБУ управления освещением.
