СИСТЕМА SFI, диагностический DTC:P059714

Код DTC	Наименование DTC
P059714	Короткое замыкание на массу или обрыв в цепи блока управления отопителем с термостатом

ОПИСАНИЕ

См. DTC P059712.

Нажмите здесьClick here


№ DTC	Неисправность	Условие обнаружения DTC	Неисправный участок	MIL	Память	Примечание
P059714	Короткое замыкание на массу или обрыв в цепи блока управления отопителем с термостатом	Обрыв или короткое замыкание в цепи отопителя с термостатом и в цепи питания (логика диагностирования за 1 поездки).	Обрыв или короткое замыкание в цепи отопителя с термостатом Подогреватель с термостатом (приемник охлаждающей жидкости с термостатом) ECM	Загорается	Код DTC сохраняется	Код SAE: P0598

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

ECM контролирует выходное напряжение отопителя с термостатом во время его работы.

Отопитель с термостатом включается и выключается в зависимости от включения/выключения транзистора в ECM.

Если состояние транзистора ECM постоянно не совпадает с выходным напряжением, ECM определяет это как неисправность отопителя с термостатом и регистрирует этот код DTC.

ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ


Продолжительность работы	Постоянно

ПРОВЕРОЧНАЯ ПОЕЗДКА

Подключите GTS к DLC3.
Включите зажигание (IG).
Включите GTS.
Удалите коды DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC).
Выключите зажигание и подождите не менее 30 с.
Запустите и прогрейте двигатель, пока температура охлаждающей жидкости не достигнет уровня не менее 75°C (167°F).
Включите диагностический прибор TechDoc3.
Войдите в следующие меню: Powertrain / Engine / Data List / Calculate Load и Coolant Temperature.

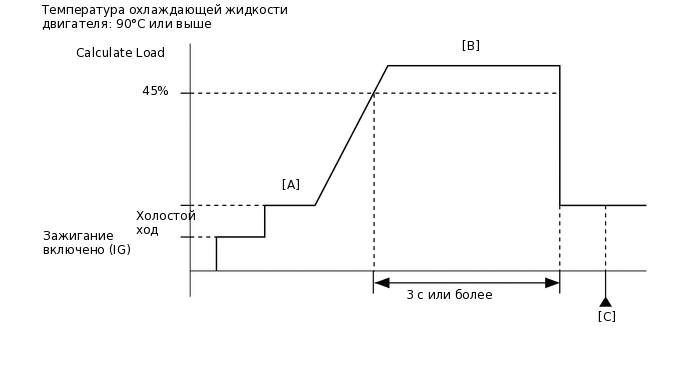

Совершите поездку на автомобиле в течение не менее 3 с при Calculate Load не менее 45% и температуре охлаждающей жидкости не менее 90°C (194°F).

CAUTION:
Во время поездки в проверочном режиме соблюдайте все ограничения скорости и правила дорожного движения.
Остановите автомобиль.
Войдите в следующие меню: Powertrain / Engine / Trouble Codes.
Считайте ожидающие обработки коды DTC.
Tip:
- Если выводятся ожидающие обработки DTC, система неисправна.
- Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.
Войдите в следующие меню: Powertrain / Engine / Utility / All Readiness.
Введите DTC: P059714.

Проверьте результат проверки DTC.


Дисплей GTS	Описание
NORMAL	Проверка DTC завершена Cистема работает нормально
ABNORMAL	Проверка DTC завершена Нарушения в работе системы
INCOMPLETE	Проверка DTC не завершена Выполните поездку в проверочном режиме после создания условий регистрации DTC

Tip:

Если результат проверки NORMAL, система исправна.
Если результат проверки ABNORMAL, система неисправна.

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

См. DTC P059712.

Нажмите здесьClick here

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

Tip:

С помощью GTS считайте данные фиксированного набора параметров. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.

ПОРЯДОК ВЫПОЛНЕНИЯ

ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ (ЦЕПЬ ПИТАНИЯ ВПУСКНОГО ПАТРУБКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ С ТЕРМОСТАТОМ В СБОРЕ)

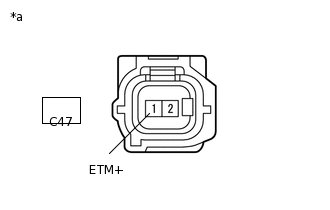

*a	Вид спереди разъема со стороны жгута проводов: (к впускному патрубку охлаждающей жидкости с термостатом в сборе)

Отсоедините разъем впускного патрубка охлаждающей жидкости с термостатом в сборе
Включите зажигание (IG).

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

Номинальное напряжение


Подключение диагностического прибора	Условие	Заданные условия
C47-1 (ETM+) - масса	Зажигание включено (IG)	11—14 В

Результат


Перейти к
OK
НЕ СООТВ.

НЕ СООТВ.

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (РЕЛЕ EFI-MAIN № 1 - ВПУСКНОЙ ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ С ТЕРМОСТАТОМ В СБОРЕ)

СООТВ

ПРОВЕРЬТЕ ВПУСКНОЙ ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ С ТЕРМОСТАТОМ В СБОРЕ

Проверьте впускной патрубок охлаждающей жидкости с термостатом в сборе.
Нажмите здесьClick here

Результат


Перейти к
OK
НЕ СООТВ.

НЕ СООТВ.

ЗАМЕНИТЕ ВПУСКНОЙ ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ С ТЕРМОСТАТОМ В СБОРЕ

Нажмите здесьClick here Click here

СООТВ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВПУСКНОЙ ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ С ТЕРМОСТАТОМ В СБОРЕ – ECM)

Отсоедините разъем впускного патрубка охлаждающей жидкости с термостатом в сборе
Отсоедините разъем ECM.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление


Подключение диагностического прибора	Условие	Заданные условия
C47-2 (ETM-) - C96-64 (PTCR)	Всегда	Менее 1 Ом
C47-2 (ETM-) или C96-64 (PTCR) - масса и другие контакты	Всегда	10 кОм или более

Результат


Перейти к
OK
НЕ СООТВ.

НЕ СООТВ.

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

OK

УДАЛИТЕ DTC

Подключите GTS к DLC3.
Включите зажигание (IG).
Включите GTS.
Сбросьте DTC.

Powertrain > Engine > Clear DTCs
Выключите зажигание и подождите не менее 30 с.

Результат


Перейти к
СЛЕДУЮЩЕЕ -

ДАЛЕЕ

ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P059714)

Совершите проверочную поездку в порядке, рассмотренном в разделе "Поездка в проверочном режиме".
Войдите в следующие меню: Powertrain / Engine / Trouble Codes.

Считайте коды DTC.

Powertrain > Engine > Trouble Codes

Result


Result	Следующий шаг
DTC не выводятся.	A
DTC P059714 выводится	B

A

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

Нажмите здесьClick here

B

ЗАМЕНИТЕ ECM

Нажмите здесьClick here Click here
