АДСОРБЕР (для моделей с модулем насоса адсорбера) УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ МОДУЛЬ НАСОСА АДСОРБЕРА

   1.

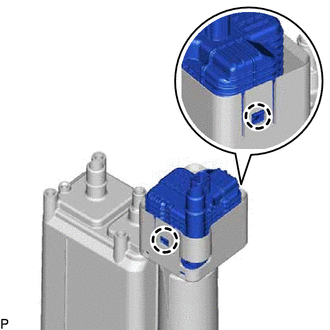

      Введите в зацепление 2 захвата, чтобы установить новый модуль насоса угольного адсорбера на адсорбер.

      Note:

      • Не допускайте налипания посторонних веществ, например консистентной смазки, масла или воды, на кольцевые уплотнения.

      • Убедитесь, что захваты введены в зацепление должным образом.

2. УСТАНОВИТЕ УГОЛЬНЫЙ АДСОРБЕР В СБОРЕ

   1. Установите угольный адсорбер в сборе и закрепите его 4 болтами и фиксатором.

      20 Н*м

      204 кгс*см

      15 фунт-сила-фута

   2.

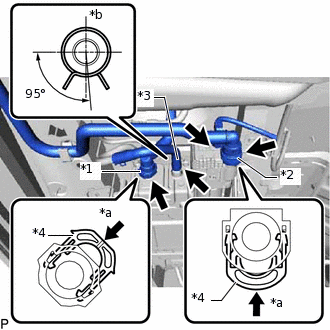

      *1	Шланг вентиляции
      *2	Шланг подводящего воздухопровода
      *3	Шланг продувки
      *4	Крепежная деталь
      *a	Нажмите
      *b	Верх

      Подсоедините шланг вентиляции к угольному адсорберу.

      1. Вставьте вентиляционный шланг в вентиляционный канал и нажмите на держатель, чтобы зафиксировать его.

         Note:

         • Убедитесь в отсутствии повреждений и посторонних предметов в на соединяемых деталях.

         • После подсоединения шланга вентиляции проверьте надежность сцепления шланга вентиляции с клапаном, попытавшись растянуть их.

   3. Подсоедините шланг подводящего воздухопровода к подводящему воздухопроводу.

      1. Вставьте шланг подводящего воздухопровода в подводящий воздухопровод и нажмите на держатель, чтобы зафиксировать его.

         Note:

         • Убедитесь в отсутствии повреждений и посторонних предметов в на соединяемых деталях.

         • После подсоединения шланга подводящего воздухопровода проверьте надежность сцепления шланга подводящего воздухопровода с клапаном, попытавшись растянуть их.

   4. Подсоедините продувочный шланг к угольному адсорберу в сборе и надвиньте хомут, чтобы закрепить шланг.

      Tip:

      Убедитесь, что ориентация хомута шланга соответствует показанной на рисунке.

   5. Подсоедините разъем к модулю насоса адсорбера.

3. УСТАНОВИТЕ ЛЕВУЮ ЦЕНТРАЛЬНУЮ ПАНЕЛЬ ПЕРЕДНЕГО ПОЛА
