КЛАПАН РОГ (для моделей без охладителя РОГ) УСТАНОВКА


  1. УСТАНОВИТЕ КЛАПАН РОГ В СБОРЕ


    1. Установите новую прокладку и клапан РОГ.

  2. УСТАНОВИТЕ ТРУБУ РОГ № 1 В СБОРЕ


    1. A01DX28E02

      Установите 2 новые прокладки и трубопровод и закрепите их 2 гайками и 2 болтами.

      Torque:
      13 Н*м  { 133 кгс*см, 10 фунт-сила-футов }

      Tech Tips

      Захваты прокладки должны быть направлены в сторону трубопровода.

  3. УСТАНОВИТЕ СОЕДИНИТЕЛЬ ВПУСКА ВОЗДУХА


    1. A01E2GUE01

      Установите новую прокладку и соединитель впуска воздуха, закрепив их 2 гайками и болтом.

      Torque:
      20 Н*м  { 204 кгс*см, 15 фунт-сила-футов }

  4. УСТАНОВИТЕ КРОНШТЕЙН КОРПУСА ДРОССЕЛЬНОЙ ЗАСЛОНКИ


    1. Установите кронштейн, зафиксировав его 3 болтами.

      Torque:
      20 Н*м  { 204 кгс*см, 15 фунт-сила-футов }

  5. УСТАНОВИТЕ КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ В СБОРЕ

    A01E2KU

    1. Установите корпус дроссельной заслонки с новой прокладкой и закрепите его 2 гайками и 2 болтами.

      Torque:
      20 Н*м  { 204 кгс*см, 15 фунт-сила-футов }
    2. A01DZU2

      Подсоедините 2 разъема.

  6. УСТАНОВИТЕ КРОНШТЕЙН ЭЛЕКТРОВАКУУМНОГО КЛАПАНА


    1. A01DXD3

      Установите кронштейн, зафиксировав его 2 болтами.

      Torque:
      20 Н*м  { 204 кгс*см, 15 фунт-сила-футов }

    2. Подсоедините вакуумные шланги в 2 местах.

    3. Подсоедините 2 разъема.

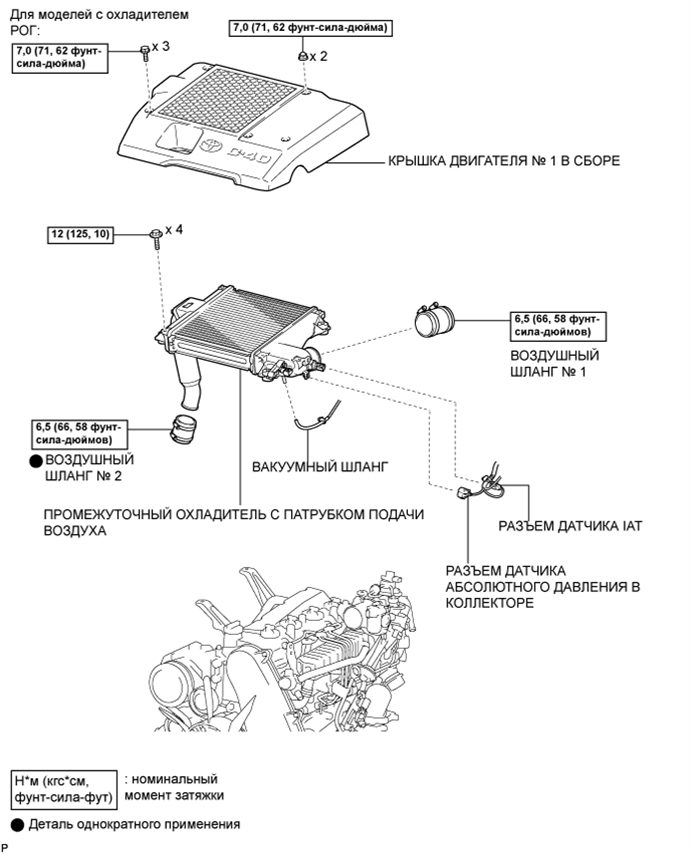

  7. УСТАНОВИТЕ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА № 2 В СБОРЕ

    A01E0K7

    1. Установите патрубок подачи воздуха (с 2 воздушными шлангами) и закрепите его болтом.

      Torque:
      20 Н*м  { 204 кгс*см, 15 фунт-сила-футов }

    2. Затяните 2 зажима.

    3. Подсоедините вакуумный шланг к газовому фильтру.

    4. Подсоедините разъем датчика абсолютного давления в коллекторе.

  8. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

  9. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ


    1. Выполните инициализацию (см. стр. Click here).

      Note

      После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.
