СИСТЕМА УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ, диагностический DTC: P3107-213

Код DTC Наименование DTC
P3107-213 Нарушение обмена данными с блоком управления системы SRS

ОПИСАНИЕ

ЭБУ гибридной системы регистрирует неисправности в цепи сигнала о столкновении, который передает датчик системы SRS, и предупреждает об этом водителя.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

MIL

Индикация предупреждения

P3107-213

Нарушение обмена данными с блоком управления системы SRS

Короткое замыкание на массу в цепи передачи данных:

В течение некоторого периода времени регистрировались прекращение передачи данных от блока управления системы SRS в сборе и низкий уровень в цепи.

(логика диагностирования за 1 поездки)

  • Жгут проводов или разъем

  • Блок управления системы SRS

  • ЭБУ гибридной системы в сборе

Не загорается

Главная контрольная лампа аварийного состояния:

Загорается
Table 1. Сопутствующие параметры Data List

№ DTC

Параметры из Data List

P3107-213

Collision Signal (Airbag)

СХЕМА СОЕДИНЕНИЙ

См. схему соединений для DTC P3107-214.

Нажмите здесьClick here

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

После ремонта удалите все коды DTC и убедитесь, что коды DTC не выводятся, выполнив следующую процедуру.

  1. Установите выключатель питания в состояние ON (ВКЛ) (IG) и подождите не менее 15 с.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC (ПОДУШЕК БЕЗОПАСНОСТИ СИСТЕМЫ SRS)

    1. Подключите GTS к DLC3.

    2. Включите питание (IG).

    3. Войдите в следующие меню: Body Electrical / SRS Airbag / Trouble Codes.

    4. Проверьте наличие кодов DTC.

      Body Electrical > SRS Airbag > Trouble Codes

      Результат

      Перейдите к

      Коды DTC подушек безопасности не выводятся.

      Выводятся коды DTC подушек безопасности.

    5. Выключите зажигание.

    Выводятся коды DTC подушек безопасности.

    ОБРАТИТЕСЬ К ТАБЛИЦЕ DTC (AIRBAG SYSTEM)

    Нажмите здесьClick hereClick hereClick here

    Коды DTC подушек безопасности не выводятся.

  2. ПРОВЕРЬТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (ПРОВЕРЬТЕ ФОРМУ СИГНАЛА)

    1. Подсоедините осциллограф к контактам блока управления системы SRS согласно следующей таблице.

    2. Включите питание (READY).

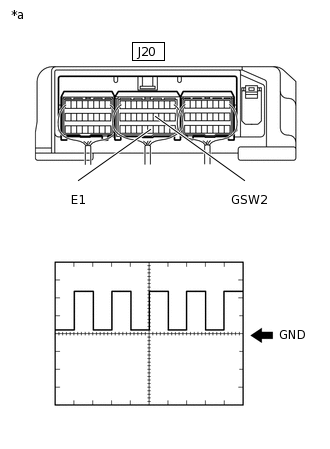

    3. A258640C27

      *a

      Устройство с подсоединенным жгутом проводов

      (блок управления системы SRS)

      Проверьте форму сигнала.

      Параметр

      Содержание

      Контакт -

      J20-14 (GSW2) - J20-25 (E1)

      Настройка оборудования

      5 В/ДЕЛ., 125 мс / дел.

      Условие

      Зажигание включено (READY)

      Result

      Перейдите к

      Форма сигнала соответствует показанной на рисунке.

      Форма сигнала отличается от показанной на рисунке.

    4. Выключите зажигание.

    Форма сигнала отличается от показанной на рисунке.

    ПРОВЕРЬТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS В СБОРЕClick here

    Форма сигнала соответствует показанной на рисунке.

  3. УДАЛИТЕ DTC

    Нажмите здесьClick here

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  4. ПРОВЕРЬТЕ DTC (СИСТЕМЫ УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ)

    1. Подключите GTS к DLC3.

    2. Включите питание (IG).

    3. Войдите в следующие меню: Powertrain / Hybrid Control / Trouble Codes.

    4. Проверьте наличие кодов DTC.

      Powertrain > Hybrid Control > Trouble Codes

      Результат

      Перейдите к

      Код P3107-213 не выводится.

      Выводится код P3107-213.

    5. Выключите питание.

    Выводится код P3107-213.

    ЗАМЕНИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ В СБОРЕ

    Нажмите здесьClick hereClick hereClick here

    Код P3107-213 не выводится.

  5. ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

    Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ В СБОРЕ

    Нажмите здесьClick hereClick hereClick here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НЕИСПРАВНЫЕ ДЕТАЛИ, УЗЛЫ И СИСТЕМЫ

  6. ПРОВЕРЬТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS В СБОРЕ

    1. Отсоедините разъем J20 блока управления системы SRS.

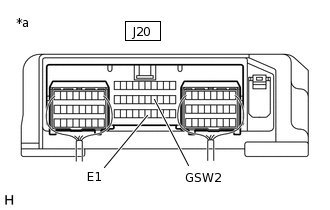

    2. A256535C23

      *a

      Устройство с неподсоединенным жгутом проводов

      (блок управления системы SRS)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      J20-14 (GSW2) - J20-25 (E1)

      Питание выключено

      10 кОм или более

    3. Подсоедините разъем J20 блока управления системы SRS.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

    Нажмите здесьClick hereClick hereClick here

    СООТВ

  7. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ГИБРИДНОЙ СИСТЕМЫ — ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS)

    1. Отсоедините разъем J3 ЭБУ гибридной системы.

    2. Отсоедините разъем J20 блока управления системы SRS.

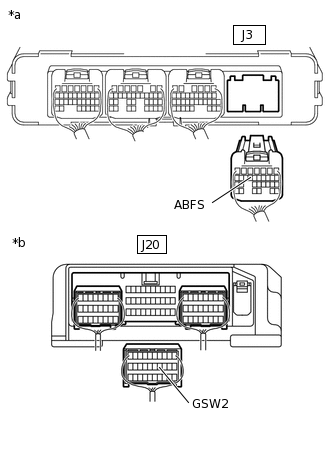

    3. C257177C40

      *a

      Вид сзади разъема со стороны жгута проводов

      (к ЭБУ гибридной системы в сборе)

      *b

      Вид сзади разъема со стороны жгута проводов

      (блок управления системы SRS)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      J3-14 (ABFS) или J20-14 (GSW2) - масса и другие контакты

      Питание выключено

      10 кОм или более

    4. Подсоедините разъем J20 ЭБУ системы SRS.

    5. Подсоедините разъем J3 ЭБУ гибридной системы.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ В СБОРЕ

    Нажмите здесьClick hereClick hereClick here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
