ПРАВАЯ ПОДУШКА БЕЗОПАСНОСТИ ЗАНАВЕСОЧНОГО ТИПА В СБОРЕ (для моделей без заднего сиденья № 2) СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже описаны необходимые процедуры (регулировка, калибровка, инициализация или регистрация), которые должны быть выполнены после установки, снятия или замены деталей при снятии/установке подушки безопасности занавесочного типа в сборе.

Table 1. Необходимые процедуры после снятия / установки / замены деталей

Заменяемая деталь или процедура

Необходимые процедуры

Последствия / неработающие функции, если необходимые процедуры не выполняются

Линк

Отсоедините провод от отрицательного вывода вспомогательной аккумуляторной батареи

Сохраните в памяти нейтральное положение рулевого колеса

Система LKA/LDA

Click here

Интеллектуальная система ультразвуковой локации*1

Предаварийная система безопасности

Система освещения (наружного)

  • Фары адаптивного головного бокового освещения

Система адаптивного включения дальнего света

Система помощи при парковке (для моделей с функцией помощи при параллельной парковке)

Click here

Мониторная система помощи при парковке (для моделей без функции помощи при параллельной парковке)

Click here

Система панорамного обзора

Click here

Инициализируйте замок двери багажного отделения

Система управления замками дверей

Click here

Сброс закрытого положения двери багажного отделения

Система автоматизированного привода двери багажного отделения

Click here

*1: При выполнении настройки с помощью GTS.

Нажмите здесьClick hereClick here

Tip:

  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    B394719
    CAUTION:

    Перед началом обслуживания тщательно изучите раздел "Меры предосторожности".

    Нажмите здесьClick hereClick here

    Note:

    После выключения питания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

    Нажмите здесьClick hereClick here

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА ВСПОМОГАТЕЛЬНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

    B394718
    CAUTION:

    После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    Note:

    После подсоединения провода необходимо инициализировать некоторые системы.

    Нажмите здесьClick hereClick here

  3. СНИМИТЕ ОБИВКУ КРЫШИ В СБОРЕ

    Нажмите здесьClick here

  4. СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ЗАНАВЕСОЧНОГО ТИПА В СБОРЕ

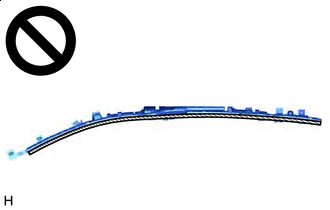

    B417759C02
    V100155

    Сторона разворачивания
    CAUTION:

    При помещении подушки безопасности занавесочного типа в сборе на хранение ее следует укладывать поверхностью, в направление которой происходит развертывание, вверх.

    Note:

    Снятие подушки безопасности занавесочного типа в сборе следует производить с помощниками, которые должны удерживать подушку для предотвращения ее изгибания.

    1. Убедитесь, что питание выключено.

    2. Убедитесь, что отсоединен провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

      B394718
      CAUTION:

      После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождать не менее 90 с, чтобы предотвратить срабатывание системы SRS.

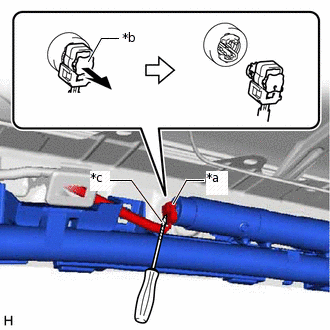

    3. B420067C01

      *a

      Разъем подушки безопасности

      *b

      Замок разъема подушки безопасности

      *c

      Защитная клейкая лента

      Отверткой с обернутым защитной клейкой лентой концом освободите замок разъема подушки безопасности и отсоедините разъем подушки безопасности.

      Note:

      При разъединении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

    4. С помощью круглогубцев извлеките 5 штифтов из 5 фиксаторов (A).

      Note:

      Действуйте осторожно, чтобы не повредить контакты.

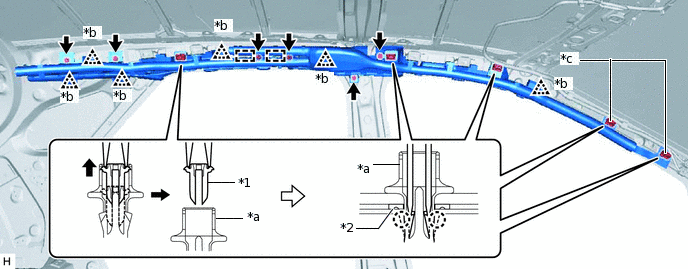

      B420069C01

      *1

      Колпачок

      *2

      Дистанционная шайба

      *a

      Фиксатор (A)

      *b

      Фиксатор (B)

      *c

      Положение дистанционной шайбы

      -

      -

    5. Снимите 5 фиксаторов с кузова автомобиля, как показано на рисунке, освободив 2 захвата каждого фиксатора (A) с помощью 2 отверток.

      Tip:

      Снимите 5 фиксаторов (A) и подушку безопасности занавесочного типа в сборе с кузова автомобиля как один узел.

    6. Освободите 6 фиксаторов (В).

    7. Удерживая подушку безопасности занавесочного типа в сборе, выверните 6 болтов, расцепите 2 крепления и снимите подушку безопасности занавесочного типа в сборе.

    8. Снимите 5 фиксаторов (A) и 2 распорные шайбы с подушки безопасности занавесочного типа.
