ENTRY AND START SYSTEM(for Entry Function) PARTS LOCATION

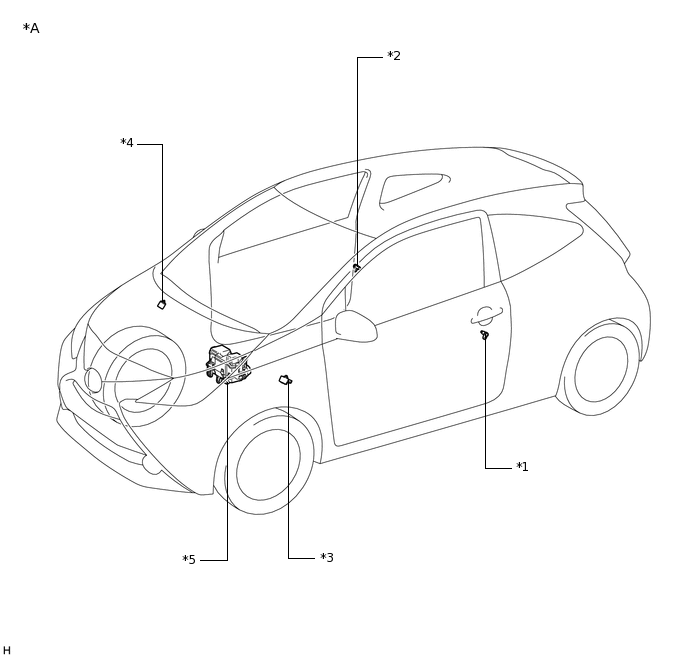

ILLUSTRATION
*A |
for 3 Door |
- |
- |
*1 |
FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY (LH) |
*2 |
FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY (RH) |
*3 |
WIRELESS DOOR LOCK BUZZER (for LHD) |
*4 |
WIRELESS DOOR LOCK BUZZER (for RHD) |
*5 |
NO. 1 ENGINE ROOM RELAY BLOCK - AM2 NO. 3 FUSE - ECU-B NO. 3 FUSE |
- |
- |

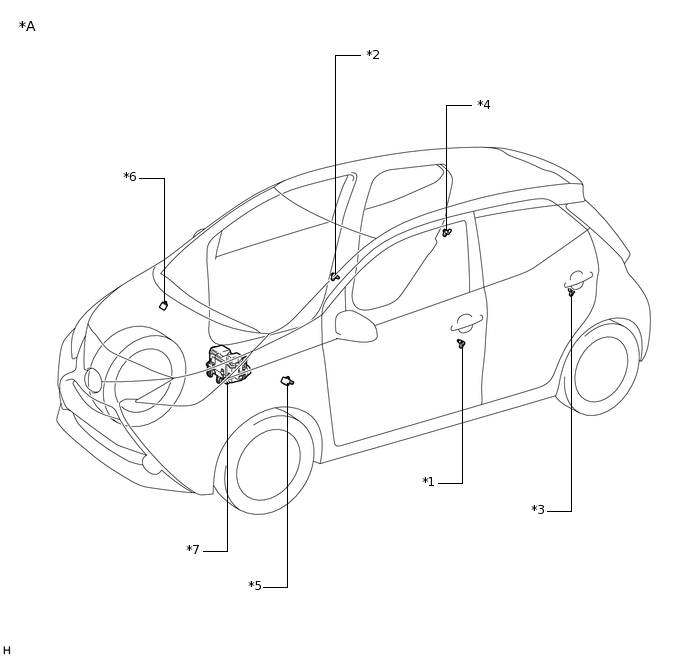

ILLUSTRATION
*A |
for 5 Door |
- |
- |
*1 |
FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY (LH) |
*2 |
FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY (RH) |
*3 |
REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY (LH) |
*4 |
REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY (RH) |
*5 |
WIRELESS DOOR LOCK BUZZER (for LHD) |
*6 |
WIRELESS DOOR LOCK BUZZER (for RHD) |
*7 |
NO. 1 ENGINE ROOM RELAY BLOCK - AM2 NO. 3 FUSE - ECU-B NO. 3 FUSE |
- |
- |

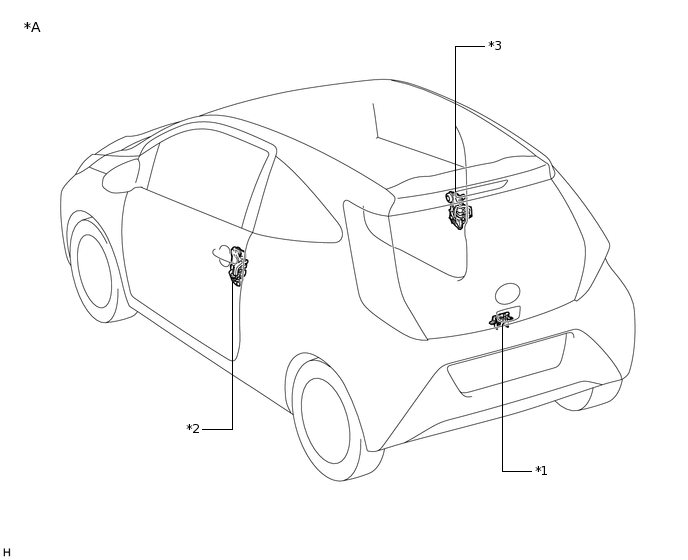

ILLUSTRATION
*A |
for 3 Door |
- |
- |
*1 |
BACK WINDOW LOCK ASSEMBLY |
*2 |
FRONT DOOR LOCK ASSEMBLY LH |
*3 |
FRONT DOOR LOCK ASSEMBLY RH |
*4 |
- |

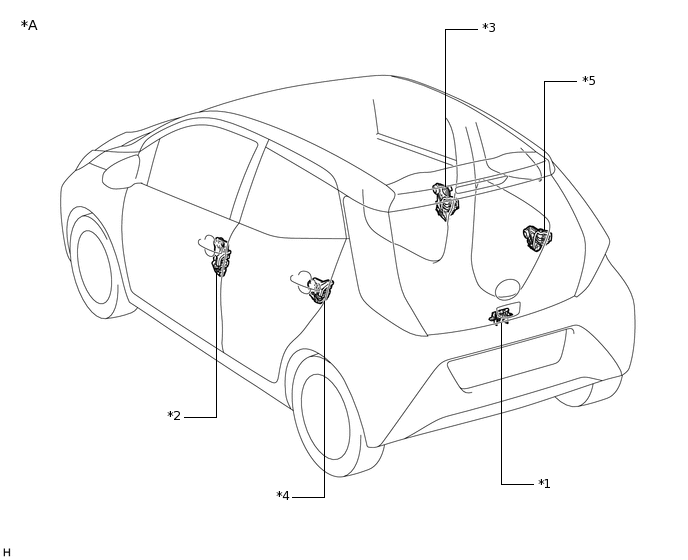

ILLUSTRATION
*A |
for 5 Door |
- |
- |
*1 |
BACK WINDOW LOCK ASSEMBLY |
*2 |
FRONT DOOR LOCK ASSEMBLY LH |
*3 |
FRONT DOOR LOCK ASSEMBLY RH |
*4 |
REAR DOOR LOCK ASSEMBLY LH |
*5 |
REAR DOOR LOCK ASSEMBLY RH |
- |
- |

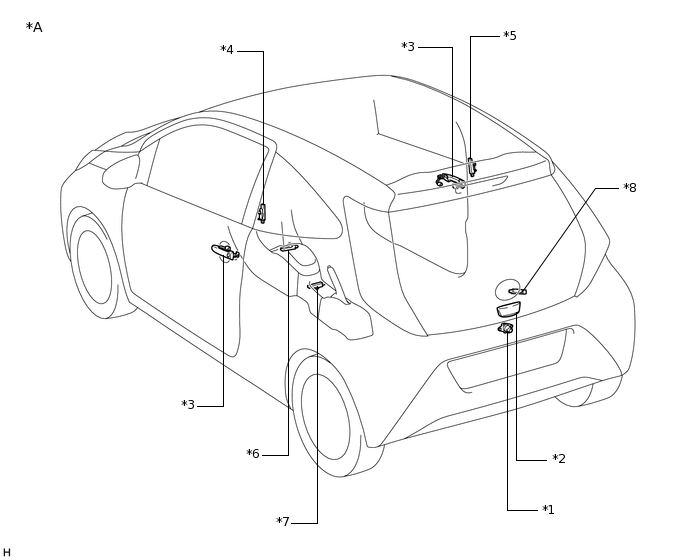

ILLUSTRATION
*A |
for 3 Door |
- |
- |
*1 |
GLASS HATCH LOCK SWITCH ASSEMBLY |
*2 |
GLASS HATCH OPENER SWITCH ASSEMBLY |
*3 |
FRONT DOOR OUTSIDE HANDLE ASSEMBLY |
*4 |
NO. 2 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (CENTER PILLAR LH) |
*5 |
NO. 2 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (CENTER PILLAR RH) |
*6 |
NO. 1 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (FRONT FLOOR) |
*7 |
NO. 1 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (REAR FLOOR) |
*8 |
NO. 3 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (BACK DOOR) |

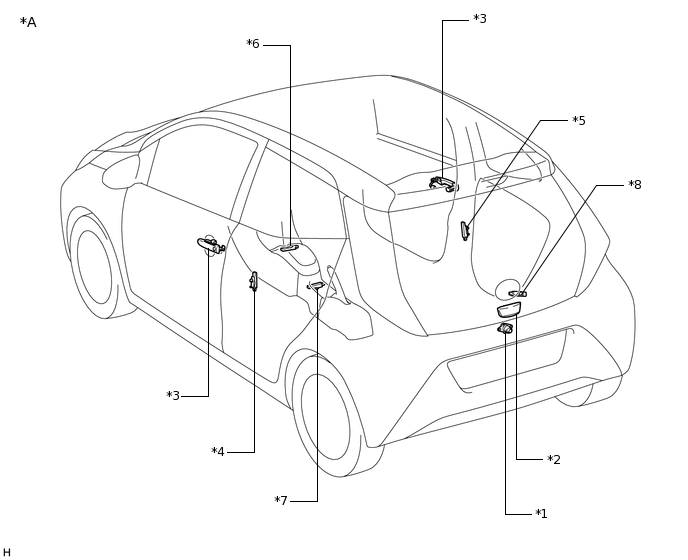

ILLUSTRATION
*A |
for 5 Door |
- |
- |
*1 |
GLASS HATCH LOCK SWITCH ASSEMBLY |
*2 |
GLASS HATCH OPENER SWITCH ASSEMBLY |
*3 |
FRONT DOOR OUTSIDE HANDLE ASSEMBLY |
*4 |
NO. 2 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (CENTER PILLAR LH) |
*5 |
NO. 2 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (CENTER PILLAR RH) |
*6 |
NO. 1 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (FRONT FLOOR) |
*7 |
NO. 1 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (REAR FLOOR) |
*8 |
NO. 3 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (BACK DOOR) |

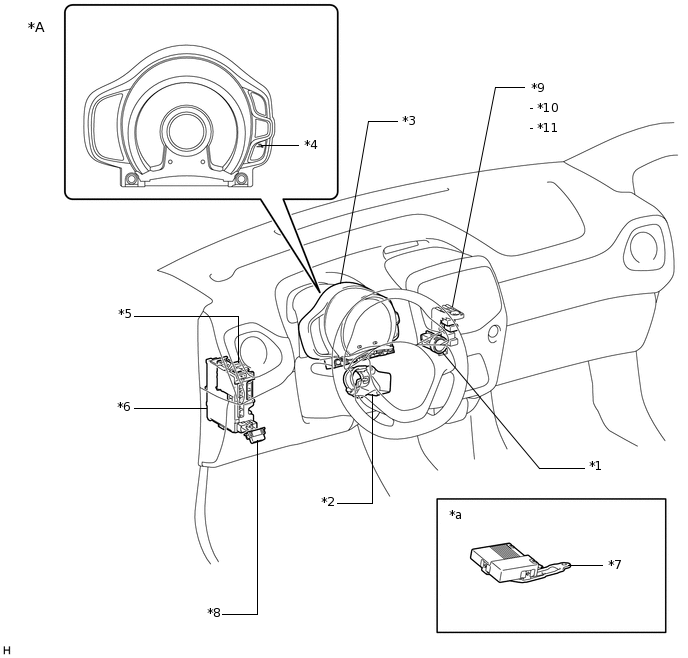

ILLUSTRATION
*A |
for LHD |
- |
- |
*1 |
ENGINE SWITCH |
*2 |
STEERING LOCK ECU (STEERING LOCK ACTUATOR ASSEMBLY) |
*3 |
COMBINATION METER ASSEMBLY |
*4 |
SMART WARNING LIGHT |
*5 |
BODY ECU |
*6 |
DRIVER SIDE JUNCTION BLOCK ASSEMBLY - ECU-IG NO. 1 FUSE - ECU-ACC FUSE - D/L FUSE - ACC RELAY |
*7 |
CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) |
*8 |
DLC3 |
*9 |
CTR RELAY BLOCK |
*10 |
IG1 RELAY |
*11 |
IG2 RELAY |
- |
- |
*a |
Refer to Service Bulletin for the installation position of the part. |
- |
- |

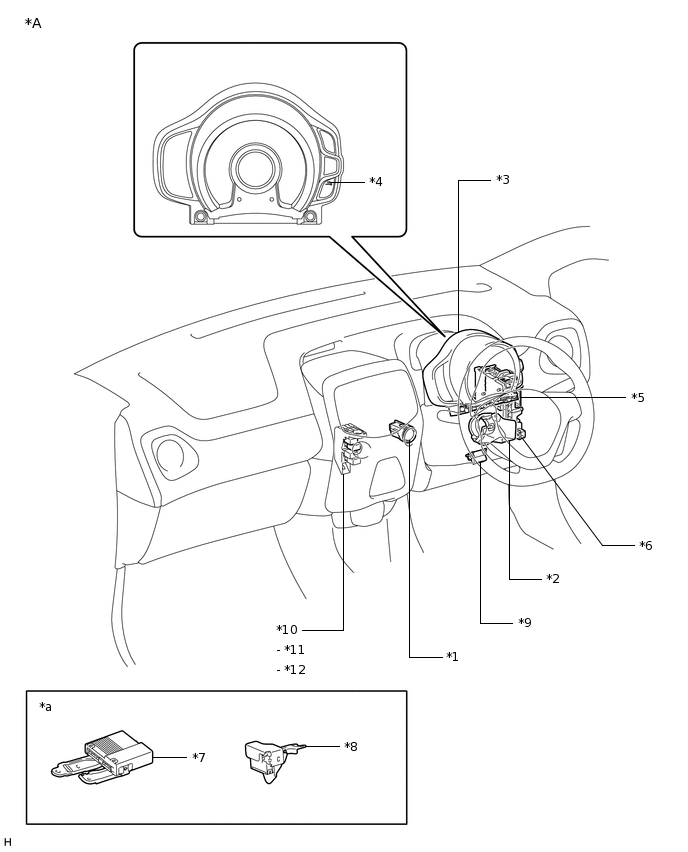

ILLUSTRATION
*A |
for RHD |
- |
- |
*1 |
ENGINE SWITCH |
*2 |
STEERING LOCK ECU (STEERING LOCK ACTUATOR ASSEMBLY) |
*3 |
COMBINATION METER ASSEMBLY |
*4 |
SMART WARNING LIGHT |
*5 |
BODY ECU |
*6 |
DRIVER SIDE JUNCTION BLOCK ASSEMBLY - ECU-IG NO. 1 FUSE - ECU-ACC FUSE - D/L FUSE - ACC RELAY |
*7 |
CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) |
*8 |
ID CODE BOX (IMMOBILISER CODE ECU) |
*9 |
DLC3 |
*10 |
CTR RELAY BLOCK |
*11 |
IG1 RELAY |
*12 |
IG2 RELAY |
*a |
Refer to Service Bulletin for the installation position of the parts. |
- |
- |
