ФАРА В СБОРЕ (для моделей с указателями поворота с лампами накаливания) ПОВТОРНАЯ СБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ СВЕТОДИОДНЫЙ БЛОК ФАРЫ В СБОРЕ

   Note:

   • При выполнении данной процедуры необходимо носить чистые резиновые перчатки.

   • Не допускайте попадания грязи или посторонних веществ на светодиодный блок фары в сборе или другие компоненты.

   • Если на светодиодном блоке фары в сборе или других компонентах остались отпечатки пальцев или посторонние частицы, сотрите их мягкой тканью.

   1.

      Направление зацепления

      Подсоедините разъем.

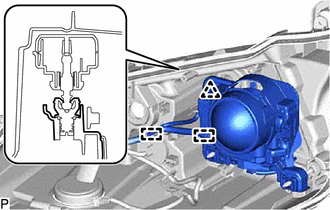

   2. Освободите 2 захвата, как показано на рисунке.

   3.

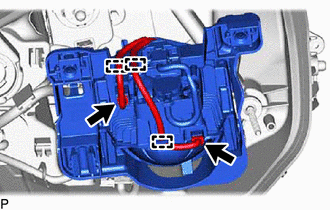

      Введите в зацепление 3 зажима.

   4. Подсоедините 2 разъема.

   5.

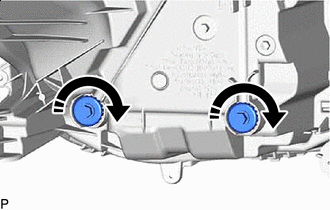

      Направление поворота

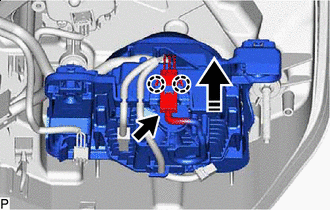

      Удерживая светодиодный блок фары в сборе рукой, поверните винты регулировки, как показано на рисунке, чтобы установить светодиодный блок фары в сборе.

      Tip:

      Поверните регулировочные винты на такое же количество оборотов, на которое они были повернуты при снятии.

   6.

      Подсоедините кольцо шарнира.

   7. Введите в зацепление 2 зажима.

2. УСТАНОВИТЕ СВЕТОДИОДНЫЙ БЛОК ГАБАРИТНОГО ФОНАРЯ ФАРЫ № 1

   Note:

   • При выполнении данной процедуры необходимо носить чистые резиновые перчатки.

   • Не допускайте попадания грязи или посторонних веществ на светодиодный блок габаритного фонаря фары № 1 или другие компоненты.

   • Если на светодиодном блоке габаритного фонаря фары № 1 или других компонентах остались отпечатки пальцев или посторонние вещества, сотрите их мягкой тканью.

   1.

      Направление установки

      Зацепите направляющую, чтобы временно установить светодиодный блок габаритного фонаря фары № 1, как показано на рисунке.

   2.

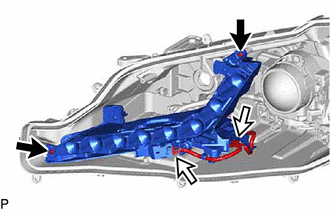

      Установите светодиодный блок габаритного фонаря фары № 1 и закрепите 2 винтами.

   3. Подсоедините 2 разъема.

3. УСТАНОВИТЕ ОТРАЖАТЕЛЬ ФАРЫ

   Note:

   • При выполнении данной процедуры необходимо носить чистые резиновые перчатки.

   • Не допускайте попадания грязи или посторонних веществ на отражатель фары или другие компоненты.

   • Если на отражатели фары или других компонентах остались отпечатки пальцев или посторонние частицы, сотрите их мягкой тканью.

   1.

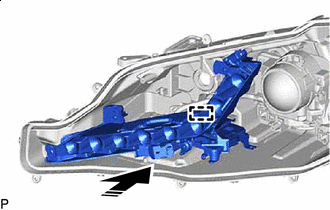

      Направление установки

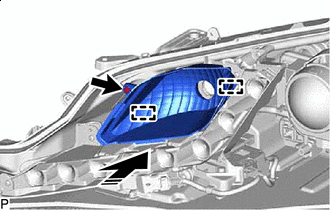

      Закрепите 2 направляющие, чтобы временно установить отражатель фар, как показано на рисунке.

   2. Установите отражатель фары и закрепите его винтом.

4. УСТАНОВИТЕ ПРОКЛАДКУ РАССЕИВАТЕЛЯ ФАРЫ

   1. Полностью удалите старое уплотнение рассеивателя фары.

   2.

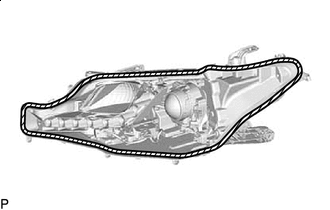

      Очищаемая зона

      Очистите установочную канавку рассеивателя фары.

   3.

      *a	Прокладочная бумага
      *b	Лента
      *c	45°

      Частично снимите отслаивающуюся бумагу с новой прокладки рассеивателя фары и отрежьте ее кусок.

   4. Согните отслаивающуюся бумагу на конце отвертки и закрепите ее, как указано стрелками и в порядке, показанном на рисунке.

   5. Ножницами отрежьте конец прокладки рассеивателя фары по диагонали (под углом 45°).

   6.

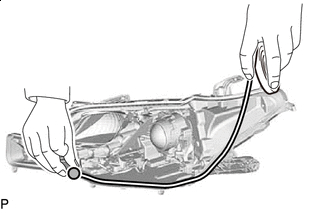

      Начальное положение

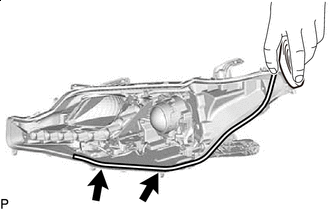

      Начиная с положения, показанного на рисунке, и двигаясь против часовой стрелки, временно закрепите прокладку рассеивателя фары, как показано на рисунке.

      Note:

      Аккуратно установите прокладку рассеивателя фары, не растягивая ее.

   7.

      Угловая канавка

      Установите прокладку рассеивателя фары в угловую канавку.

      Note:

      • Аккуратно установите прокладку рассеивателя фары, не растягивая ее.

      • Если прокладка рассеивателя фары была установлена с натяжением, она не установится должным образом в угловую канавку.

   8.

      	Нажмите в этом направлении
      	Прокладочная бумага

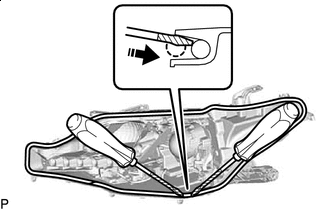

      С помощью 2 отверток с обернутыми отслаивающейся бумагой концами вдавите прокладку рассеивателя фары в канавку до упора.

      Note:

      • Аккуратно установите прокладку рассеивателя фары, не растягивая ее.

      • Если прокладка рассеивателя фары была установлена с натяжением, она не установится должным образом в угловую канавку.

   9.

      Угловая канавка

      Повторяйте следующее действие по установке прокладки рассеивателя фары, пока не будет достигнуто начальное положение: Временно закрепите прокладку рассеивателя фары в прямой канавке и полностью вдавите ее в канавку, а затем временно закрепите ее в угловой канавке и полностью вдавите ее в канавку.

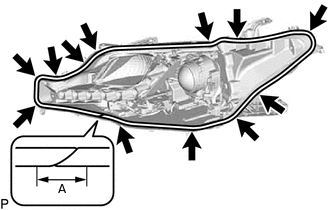

   10. После полной установки прокладки рассеивателя фары проверьте, что концы перекрываются не менее чем на 10 мм (0,394 дюйма).

       Номинальный размер

       Зона	Размер
       А	не менее 10 мм (0,394 дюйма)

   11. Проверьте правильность установки прокладки рассеивателя фары.

       Note:

       • Убедитесь, что прокладка рассеивателя фары не выступает и установлена надлежащим образом.

       • Убедитесь в отсутствии зазора между торцами прокладки рассеивателя фары.

       • В обязательном порядке тщательно проверьте углы, поскольку обычно прокладка рассеивателя фары плохо устанавливается именно в углах.

5. УСТАНОВИТЕ РАССЕИВАТЕЛЬ ФАРЫ

   Note:

   • При выполнении данной процедуры необходимо носить чистые резиновые перчатки.

   • Не допускайте попадания грязи и посторонних веществ на рассеиватель фары.

   • Если на внутренней поверхности рассеивателя остались отпечатки пальцев или посторонние частицы, сотрите их мягкой тканью.

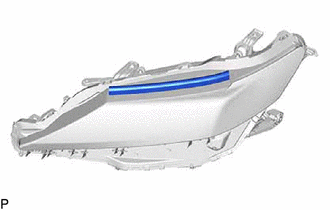

   1. Очистите уплотнительную поверхность рассеивателя фары.

   2.

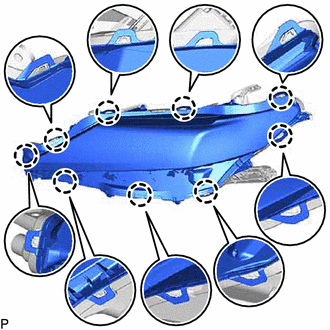

      Установите рассеиватель фары на корпусе и введите в зацепление 9 захватов.

      Note:

      Убедитесь, что все захваты введены в зацепление.

   3.

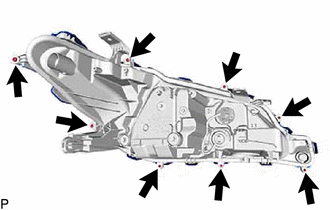

      Заверните 8 винтов.

   4. Проверьте правильность установки прокладки рассеивателя фары.

      Note:

      Убедитесь, что прокладка рассеивателя фары не выступает и по всей длине соприкасается с рассеивателем фары.

6. УСТАНОВИТЕ ЭЛЕМЕНТ ЗАЩИТЫ ФАРЫ

   1.

      Установите новый элемент защиты фары.

7. УСТАНОВИТЕ ЛАМПУ ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

   1. Подсоедините лампу переднего указателя поворота к шнуру фары.

   2.

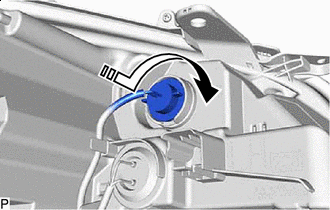

      Направление установки

      Поверните шнур фары так, чтобы лампа переднего указателя поворота была направлена, как показано на рисунке, и установите их как единый узел.

8. УСТАНОВИТЕ ПРОКЛАДКУ ФАРЫ

   Нажмите здесьЩелкните по следующей ссылке

9. УСТАНОВИТЕ ЭБУ ФАРЫ В СБОРЕ

   Нажмите здесьЩелкните по следующей ссылке
