СИСТЕМА МОНИТОРА ПАНОРАМНОГО ОБЗОРА СИСТЕМА ДИАГНОСТИКИ

  1. СИСТЕМА ДИАГНОСТИКИ МОНИТОРА ПОМОЩИ ПРИ ПАРКОВКЕ

    1. В целях диагностики системы панорамного обзора можно проверить сигналы, получаемые ЭБУ системы помощи при парковке, а также откалибровать, отрегулировать и проверить эту систему с помощью многофункционального дисплея в сборе.

      Note:

      В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться калибровка других систем, а также системы панорамного обзора.

      Нажмите здесьЩелкните по следующей ссылке

      Tip:

      Отображаемые экраны и параметры могут различаться в зависимости от характеристик автомобиля.

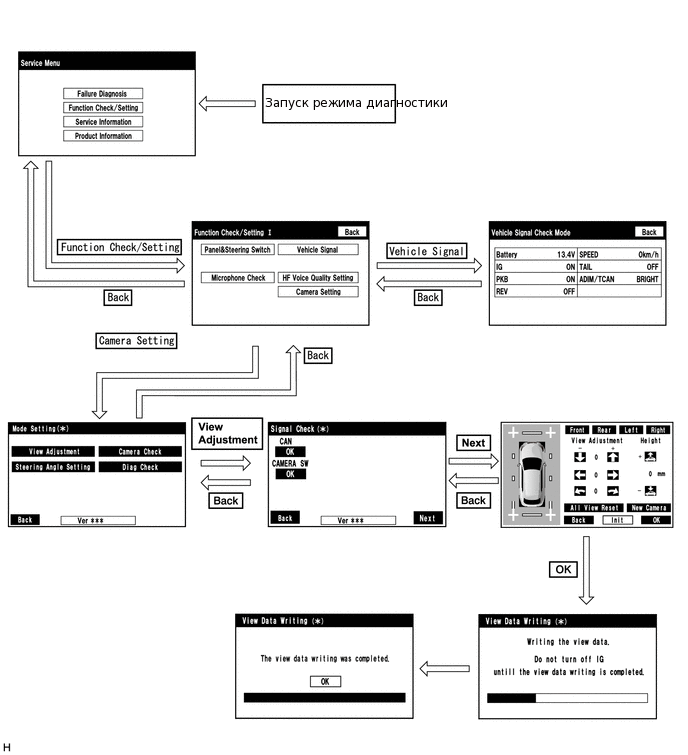

  2. ПЕРЕКЛЮЧЕНИЕ МЕЖДУ ЭКРАНАМИ ДИАГНОСТИКИ (РЕГУЛИРОВКА ЗОНЫ ОБЗОРА)

    E382495E01

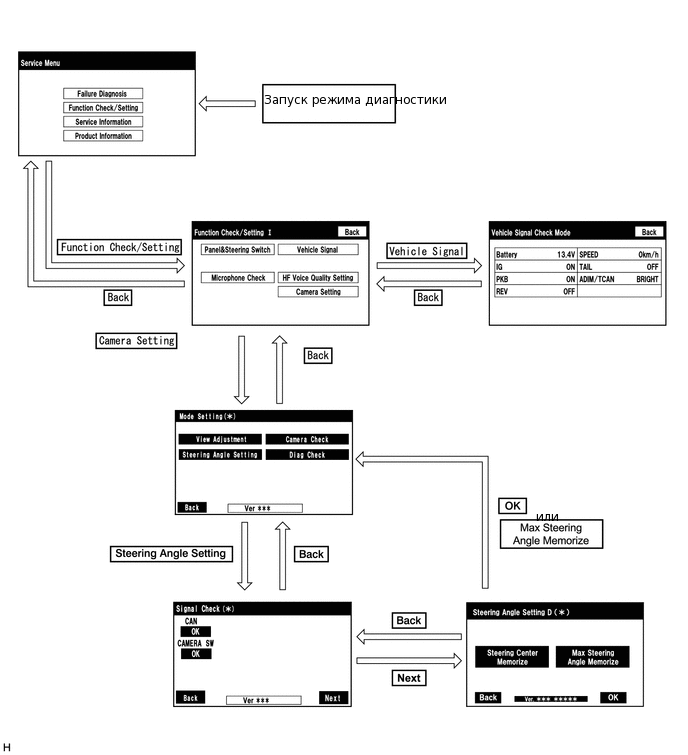

  3. ПЕРЕКЛЮЧЕНИЕ МЕЖДУ ЭКРАНАМИ ДИАГНОСТИКИ (НАСТРОЙКА УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА)

    E382496E01

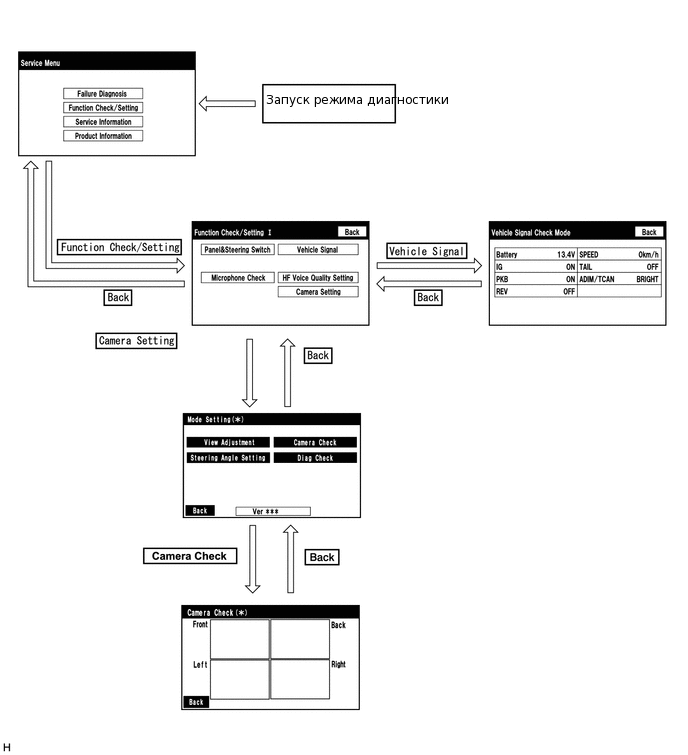

  4. ПЕРЕКЛЮЧЕНИЕ ЭКРАНОВ ДИАГНОСТИКИ (CAMERA CHECK)

    E382497E01

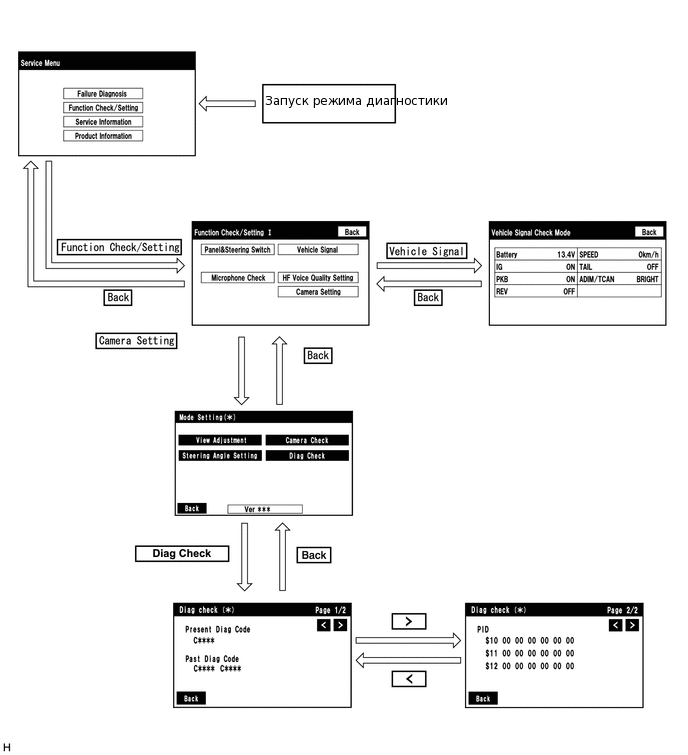

  5. ПЕРЕКЛЮЧЕНИЕ ЭКРАНОВ ДИАГНОСТИКИ (DIAG CHECK)

    E382498E01

  6. РЕЖИМ ДИАГНОСТИКИ

    1. Режим диагностики

    2. Диагностика неисправностей

    3. Проверка системы (проверка с помощью экрана режима проверки системы)

    4. Закончите режим диагностики.

  7. Diag Check

    1. Войдите в режим диагностики.

      1. E271944

        Выберите "Function Check/Setting" (Проверка/настройка функций) на экране "Service Menu" (Меню обслуживания).

      2. E364723

        Выберите "Camera Setting" (Настройка камеры) на экране "Function Check/Setting I" (Проверка/настройка функций I).

        Note:

        Если экран выбора "Camera Setting" (Настройка камеры) не отображается, выключите и снова включите зажигание (IG), и откройте экран диагностики.

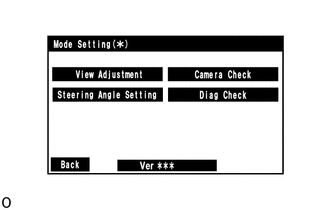

      3. E374234

        На экране "Mode Setting" (настройка режима) выберите пункт "Diag Check" (диагностическая проверка), чтобы вывести экран "Diag Check".

        Tip:

        Чтобы выбрать недоступный для выбора элемент, нажмите его и удерживайте не менее 2 с.

    2. Диагностическая проверка

      1. На экране "Diag Check" можно проверить коды DTC, которые выводятся, когда ЭБУ системы помощи при парковке обнаруживает неисправность.

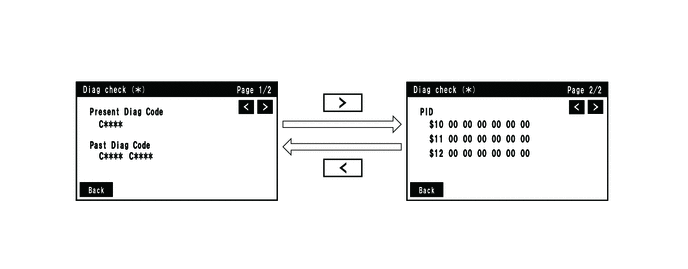

        E376966

        Имя параметра индикации

        Измеряемая величина

        Примечание

        Prsent Diag Code

        Текущие DTC

        Коды DTC, которые выводятся, когда ЭБУ системы помощи при парковке обнаруживает неисправность

        Past Diag Code

        Предыдущий диагностический код неисправности DTC

        PID

        Таблица PID

        Значения, основанные на данных, отображаемых в режиме Data List

    3. Закончите режим диагностики.

  8. ПРОВЕРКА СИГНАЛОВ (входной сигнал ЭБУ системы помощи при парковке)

    1. Войдите в режим диагностики.

      1. E271944

        Выберите "Function Check/Setting" (проверка/настройка функций) на экране "Service Menu" (меню обслуживания), чтобы перейти на экран "Function Check/Setting I".

      2. E364723

        Выберите "Camera Setting" (Настройка камеры) на экране "Function Check/Setting I" (Проверка/настройка функций I).

        Note:

        Если экран выбора "Camera Setting" (Настройка камеры) не отображается, выключите и снова включите зажигание (IG), и откройте экран диагностики.

        Tip:

        После выбора опции "Camera Setting" (настройка камеры) переключение между экранами зависит от того, была ли выполнена инициализация ЭБУ системы помощи при парковке после его замены.

        Инициализация ЭБУ системы помощи при парковке

        Переключение между экранами

        Не выполнено

        Экран "Signal Check" (проверка сигналов)

        Выполнено

        Экран "Mode Setting" (установка режима)
      3. E374234

        Если появляется экран "Mode Setting" (настройка режима), выберите "View Adjustment" (настройка вида), чтобы перейти на экран "Signal Check" (проверка сигналов).

        Tip:

        Чтобы выбрать недоступный для выбора элемент, нажмите его и удерживайте не менее 2 с.

    2. Проверка сигналов

      1. E382500

        На экране "Signal Check" можно проверить состояние сигналов, передаваемых ЭБУ системы помощи при парковке, а также настройки.

        Параметр

        Информация о проверке

        Примечание

        CAN

        Вход сигнала скорости

        Если отображается "CHK" (красный), при выборе "Next" система не перейдет к следующему экрану.

        CAMERA SW

        Вход сигнала комбинированного переключателя № 2 (главного выключателя системы панорамного обзора)
        Tip:

        • Если отображается "CHK" (красный), выполните проверки в соответствии с результатом следующих проверок.

        • Если перед переходом к следующему экрану производится настройка, перед выбором опции "Next" убедитесь, что для всех параметров отображается "OK" (синий).

    3. Проверка шины CAN

      Tip:

      Если для "CAN" отображается "CHK" (красного цвета), проверьте наличие кодов DTC и выполните диагностику выданных кодов DTC.

      Нажмите здесьЩелкните по следующей ссылке

    4. Проверка CAMERA SW

      1. Убедитесь, что для "CAMERA SW" отображается "OK" (синий), и выберите "OK".

        Tip:

        Если продолжает отображаться "CHK" (красный), или проверка "CAMERA SW" дает ненормальный результат, выполните диагностику в соответствии с таблицей признаков неисправностей (на экране "Signal Check" отображается(ются) сообщение(я) "CHK").

        Нажмите здесьЩелкните по следующей ссылке

    5. Закончите режим диагностики.

  9. Tip:

    • Эта функция используется при появлении таких признаков неисправности, как отсутствие изображений камер.

    • На экране DTC 4 изображения камер объединяются в одно изображение и можно проверить изображения, передаваемые камерами в ЭБУ системы помощи при парковке.

    ПРОВЕРКА КАМЕРЫ

    1. Войдите в режим диагностики.

      1. E271944

        Выберите "Function Check/Setting" (проверка/настройка функций) на экране "Service Menu" (меню обслуживания), чтобы перейти на экран "Function Check/Setting I".

      2. E364723

        Выберите "Camera Setting" (Настройка камеры) на экране "Function Check/Setting I" (Проверка/настройка функций I).

        Note:

        Если экран выбора "Camera Setting" (Настройка камеры) не отображается, выключите и снова включите зажигание (IG), и откройте экран диагностики.

        Tip:

        После выбора опции "Camera Setting" (настройка камеры) переключение между экранами зависит от того, была ли выполнена инициализация ЭБУ системы помощи при парковке после его замены.

        Инициализация ЭБУ системы помощи при парковке

        Переключение между экранами

        Не выполнено

        Экран "Signal Check" (проверка сигналов)

        Выполнено

        Экран "Mode Setting" (установка режима)
      3. E374234

        Если появляется экран "Mode Setting" (настройка режима), выберите "View Adjustment" (настройка вида), чтобы перейти на экран "Signal Check" (проверка сигналов).

        Tip:

        Чтобы выбрать недоступный для выбора элемент, нажмите его и удерживайте не менее 2 с.

    2. Проверьте изображения камер

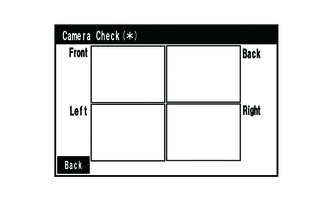

      1. E376965

        На экране "Camera Check" (проверка камер) отображаются изображения, которые передаются 4 камерами в ЭБУ системы помощи при парковке, и можно проверить изображения камер.

        Имя параметра индикации

        Измеряемая величина

        Имя параметра индикации

        Измеряемая величина

        Вперед

        Передняя телекамера в сборе

        назад

        Задняя телекамера в сборе

        Влево

        Левая боковая телекамера в сборе

        Вправо

        Правая боковая телекамера в сборе

    3. Закончите режим диагностики.

  10. КАЛИБРОВКА ПРИ ОБСЛУЖИВАНИИ АВТОМОБИЛЯ

    Note:

    В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться калибровка других систем, а также системы панорамного обзора.

    Нажмите здесьЩелкните по следующей ссылке
