ПАНЕЛЬ КРЫШИ ЗАМЕНА УЗЛОВ

K105117

  1. СНЯТИЕ

    Значения символов
    K108818

    Точки сварки при снятии

  2. УСТАНОВКА

    Значения символов
    K108821

    Точечная сварка
    K108823

    Сварка электрозаклепкой
    K108834

    Герметик для кузова
U147389E02

  1. ТОЧКА УСТАНОВКИ

  2. Проверьте сопряжение новых деталей с прилегающими деталями кузова перед сваркой. От того, насколько правильно сопрягаются детали друг с другом, будет зависеть после сборки внешний вид узла и всего автомобиля.

  3. Установите не закрепляя новые детали и измерьте необходимые размеры в соответствии со схемой измерений (См. размеры кузова.)

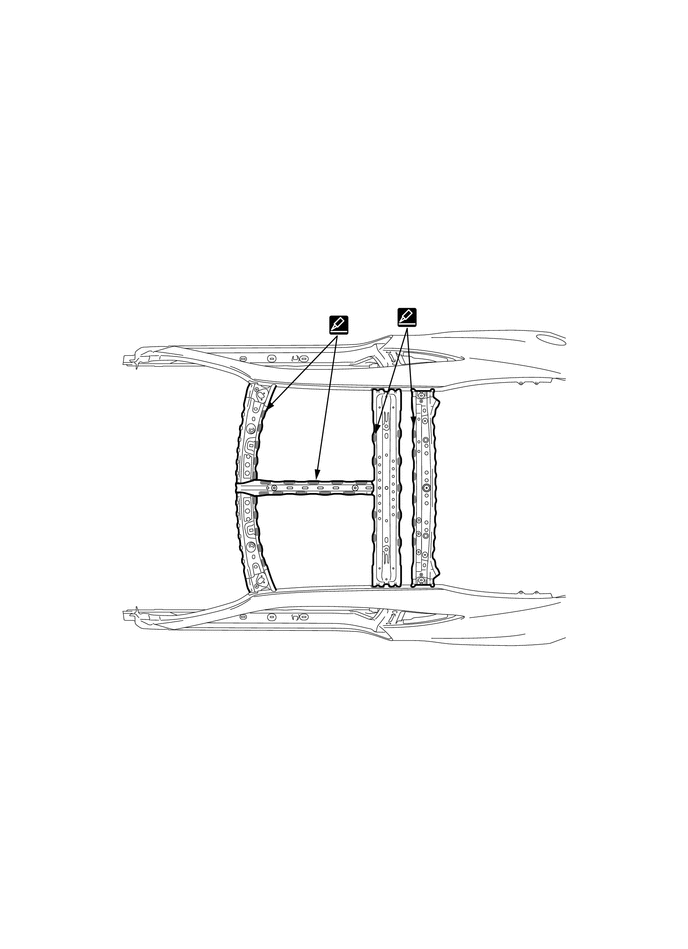

  4. Прежде чем предварительно установить новые детали, нанесите герметик для кузова на панель кузова над ветровым стеклом и усиление панели крыши.

    Tip:

    Нанесите небольшое количество герметика для кузова на новые детали для уплотнения соединения.

  5. После сварки нанесите герметик для кузова на соответствующие детали (См. раздел "Лакокрасочное покрытие".)

  6. После нанесения верхнего слоя покрытия нанесите антикоррозийное средство на сварные точки несущих рабочую нагрузку швов замкнутого профиля с внутренней стороны панели.

K137322
K139771E01
