СИСТЕМА МОНИТОРА ЗАДНЕГО ВИДА, диагностический DTC:C1684

Код DTC Наименование DTC
C1684 Недопустимый ток боковой телекамеры

ОПИСАНИЕ

Этот код DTC регистрируется, если телекамера в результате контроллер определяет самодиагностики возникновении проблемы синхронизации в сигнале изображения, передаваемого боковой телекамерой со стороны пассажира в контроллер телекамеры.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

DTC выводится

C1684

Недопустимый ток боковой телекамеры

Перегрузка по току в боковой камере

  • Жгут проводов или разъем

  • Контроллер телекамеры

  • Правая боковая телекамера в сборе

  • Правое наружное зеркало заднего вида с крышкой в сборе

Контроллер телекамеры

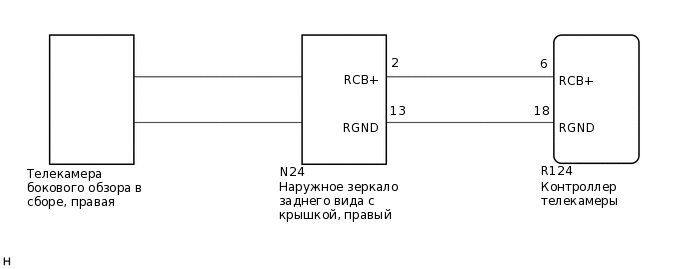

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E372779E11

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Если отображается на дисплее радиоприемника После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи, скорректируйте нейтральное положение рулевого колеса.

    Нажмите здесьЩелкните по следующей ссылке

  • В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться калибровка других систем, а также системы панорамного обзора.

    Нажмите здесьЩелкните по следующей ссылке

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ DTC

    1. Удалите коды DTC.

      Chassis > Panoramic View Monitor > Clear DTCs

    2. Проверьте наличие кодов DTC.

      Chassis > Panoramic View Monitor > Trouble Codes

      OK

      DTC C1684 не выводится.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьЩелкните по следующей ссылке

    НЕ СООТВ.

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТРОЛЛЕР ТЕЛЕКАМЕРЫ – НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА С КРЫШКОЙ, ПРАВЫЙ)

    1. Отсоедините разъем R124 контроллер телекамеры.

    2. Отсоедините разъем N24 наружное зеркало заднего вида с крышкой, правый разъем.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      R124-6 (RCB+) - N24-2 (RCB+)

      Всегда

      Менее 1 Ом

      (RGND) - N24-13 R124-18 (RGND)

      Всегда

      Менее 1 Ом

      R124-6 (RCB+) или N24-2 (RCB+) - масса

      Всегда

      10 кОм или более

      (RGND) или N24-13 R124-18 (RGND) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  3. ПРОВЕРЬТЕ КОНТРОЛЛЕР ТЕЛЕКАМЕРЫ (RCB+, RGND)

    1. E394317C09

      *a

      Устройство с подсоединенным жгутом проводов

      (контроллер телекамеры)

      Снимите контроллер телекамеры вместе с установленным разъемом.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      R124-18 (RGND) - масса

      Всегда

      Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      R124-6 (RCB+) - R124-18 (RGND)

      Питание включено (АСС)

      5,5 - 7,05 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ КОНТРОЛЛЕР ТЕЛЕКАМЕРЫ

    Нажмите здесьЩелкните по следующей ссылке

    СООТВ

  4. ЗАМЕНИТЕ ПРАВУЮ БОКОВУЮ ТЕЛЕКАМЕРУ В СБОРЕ

    1. Замените правую боковую телекамеру в сборе новой или заведомо исправной.

      Нажмите здесьЩелкните по следующей ссылке

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  5. ПРОВЕРЬТЕ DTC

    1. Удалите коды DTC.

      Chassis > Panoramic View Monitor > Clear DTCs

    2. Проверьте наличие кодов DTC.

      Chassis > Panoramic View Monitor > Trouble Codes

      СООТВ

      DTCs C1684 не выводится.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    КОНЕЦ (ПРАВАЯ БОКОВАЯ ТЕЛЕКАМЕРА НЕИСПРАВНА)

    НЕ СООТВ.

    ЗАМЕНИТЕ ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА С КРЫШКОЙ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке
