ДАТЧИК РАЗРЕЖЕНИЯ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ УПЛОТНИТЕЛЬНУЮ ШАЙБУ ДАТЧИКА РАЗРЕЖЕНИЯ

    1. Установите новую уплотнительную шайбу датчика разрежения на усилитель тормозной системы в сборе.

  2. УСТАНОВИТЕ ДАТЧИК РАЗРЕЖЕНИЯ В СБОРЕ

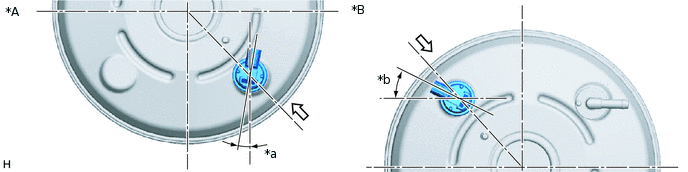

    1. Установите датчик разрежения в сборе на усилитель тормозной системы в сборе, как показано на рисунке.

      C315025C01

      *A

      Для моделей с левосторонним рулевым управлением

      *B

      Для моделей с правосторонним рулевым управлением

      *a

      10° +/-6°

      *b

      25° +/-6°
      V100136

      Центр усилителя тормозной системы в сборе

      -

      -

    2. Подсоедините разъем к датчику разрежения в сборе.

  3. УСТАНОВИТЕ ЦЕНТРАЛЬНУЮ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА № 1
