СИСТЕМА ПОМОЩИ РАСПОЗНАВАНИЯ ДОРОЖНЫХ ЗНАКОВ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

ИЛЛЮСТРАЦИЯ

B441194C01

*1

ПЕРЕДНИЙ ПРАВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ

*2

ПЕРЕДНИЙ ЛЕВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ

*3

ЗАДНИЙ ПРАВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ

*4

ЗАДНИЙ ЛЕВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ

ИЛЛЮСТРАЦИЯ

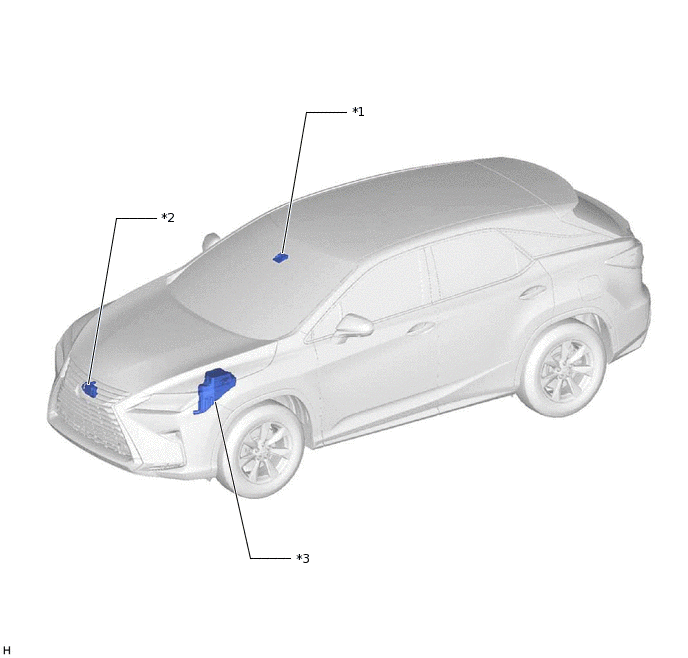

B418414C02

*1

ПЕРЕДНЯЯ КАМЕРА РАСПОЗНАВАНИЯ ОБЪЕКТОВ

*2

ДАТЧИК РАДАРА МИЛЛИМЕТРОВОГО ДИАПАЗОНА В СБОРЕ

*3

БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 В СБОРЕ

-

-

ИЛЛЮСТРАЦИЯ

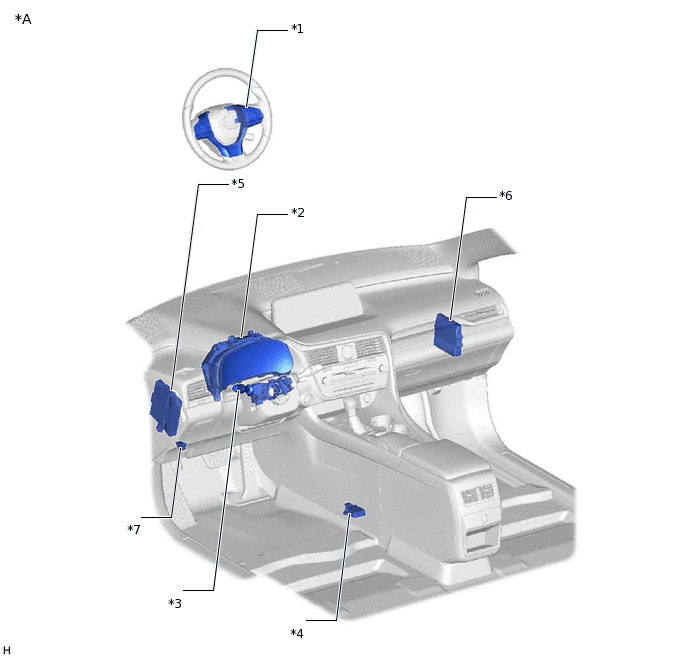

A376197C01

*A

Для моделей с левосторонним рулевым управлением

-

-

*1

ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ

*2

ЩИТОК ПРИБОРОВ В СБОРЕ

- МУЛЬТИИНФОРМАЦИОННЫЙ ДИСПЛЕЙ

*3

ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ

- ПЕРЕКЛЮЧАТЕЛЬ УКАЗАТЕЛЕЙ ПОВОРОТА

*4

ДАТЧИК РЫСКАНЬЯ В СБОРЕ

*5

ЭБУ ГИБРИДНОЙ СИСТЕМЫ В СБОРЕ

*6

ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ

*7

DLC3

-

-

ИЛЛЮСТРАЦИЯ

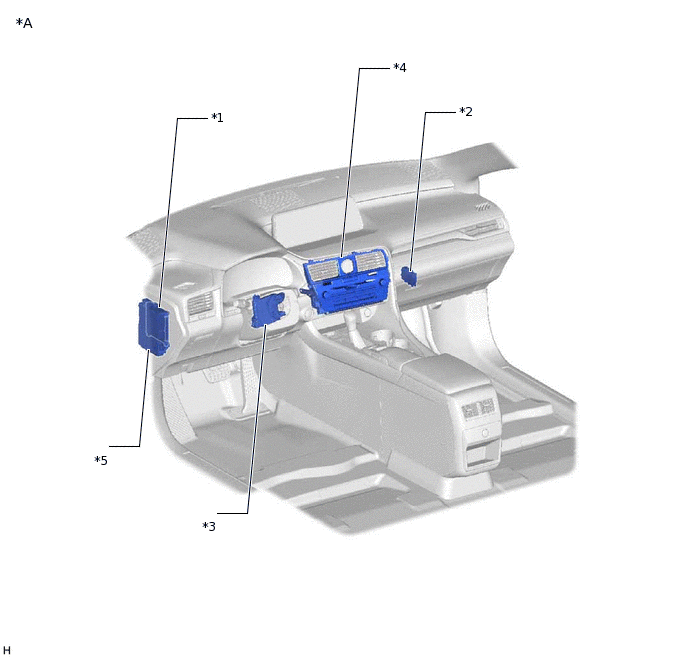

A376198C01

*A

Для моделей с левосторонним рулевым управлением

-

-

*1

ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

*2

ЭБУ СЕТЕВОГО ШЛЮЗА

*3

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ

*4

РАДИОПРИЕМНИК В СБОРЕ

*5

РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

-

-

ИЛЛЮСТРАЦИЯ

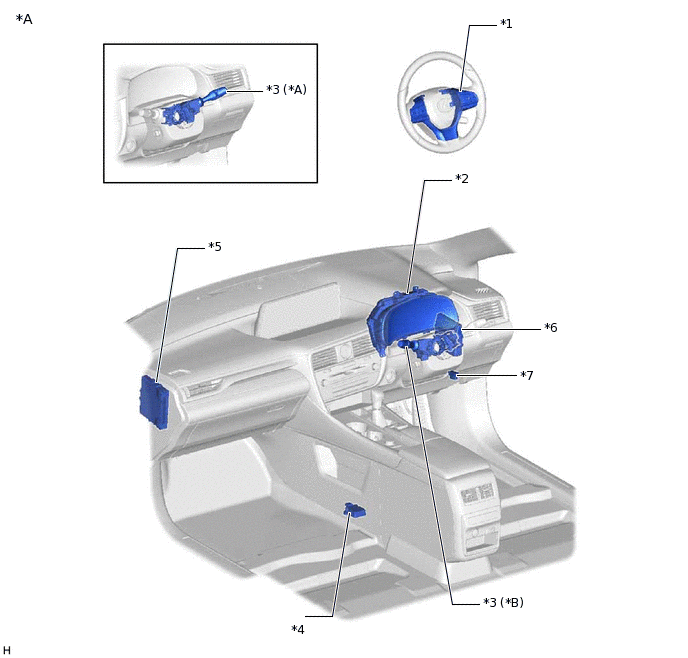

A376200C01

*A

Для моделей с правосторонним рулевым управлением

*B

для моделей с переключателем управления освещением с левой стороны

*C

для моделей с переключателем управления освещением с правой стороны

-

-

*1

ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ

*2

ЩИТОК ПРИБОРОВ В СБОРЕ

- МУЛЬТИИНФОРМАЦИОННЫЙ ДИСПЛЕЙ

*3

ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ

- ПЕРЕКЛЮЧАТЕЛЬ УКАЗАТЕЛЕЙ ПОВОРОТА

*4

ДАТЧИК РЫСКАНЬЯ В СБОРЕ

*5

ЭБУ ГИБРИДНОЙ СИСТЕМЫ В СБОРЕ

*6

ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ

*7

DLC3

-

-

ИЛЛЮСТРАЦИЯ

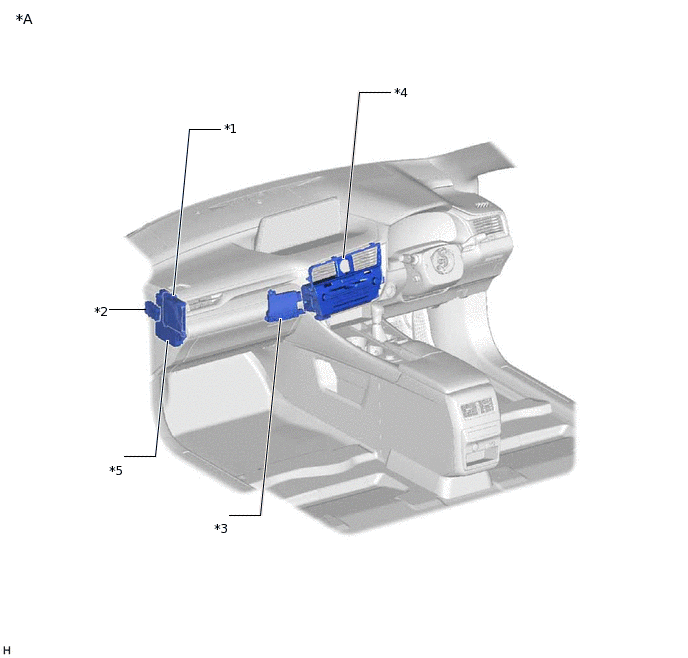

A376201C01

*A

Для моделей с правосторонним рулевым управлением

-

-

*1

ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

*2

ЭБУ СЕТЕВОГО ШЛЮЗА

*3

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ

*4

РАДИОПРИЕМНИК В СБОРЕ

*5

РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

-

-
