ДИНАМИЧЕСКАЯ СИСТЕМА ПОСТОЯННОГО ПОЛНОГО ПРИВОДА С РЕГУЛИРОВАНИЕМ КРУТЯЩЕГО МОМЕНТА КОНТАКТЫ ЭБУ

  1. ПРОВЕРЬТЕ ЭБУ ПОЛНОГО ПРИВОДА В СБОРЕ

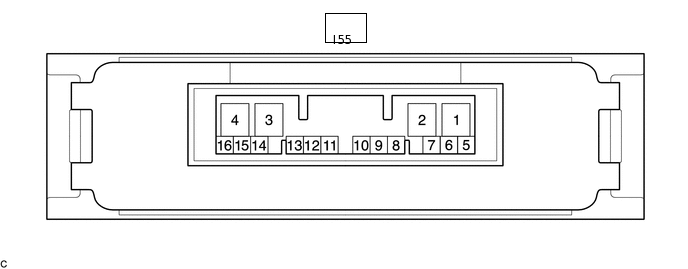

    C270073E13

    1. Измерьте сопротивление и напряжение на разъеме.

      Номера контактов (обозначения)

      Цвет проводки

      Описание контактов

      Условие

      Заданные условия

      I55-10 (4WDS) - I55-4 (GND)

      R - W-B

      Сигнал переключателя режима блокировки постоянного полного привода

      Питание включено (IG)

      Переключатель режима блокировки постоянного полного привода отпущен → удерживается нажатым

      11-14 В → менее 1 В

      I55-6 (CANH) - I55-5 (CANL)

      GR - W

      Провод шины CAN высокого уровня - провод шины CAN низкого уровня

      Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи

      54 - 69 Ом

      I55-4 (GND) - масса

      W-B - масса

      Масса

      Всегда

      Менее 1 Ом

      I55-3 (IG1) - I55-4 (GND)

      B - W-B

      Напряжение источника питания

      Питание включено (IG)

      11 - 14 В

      I55-2 (SLC+) - I55-1 (SLC-)

      W-B

      Сигнал электромагнитного клапана системы полного привода с линейной характеристикой

      Рычаг переключения передач в положении D, двигатель работает на холостом ходу

      Формирование импульсов (см. сигнал 1)

      Если результат проверки не отвечает требованиям, возможно, ЭБУ полного привода неисправен.

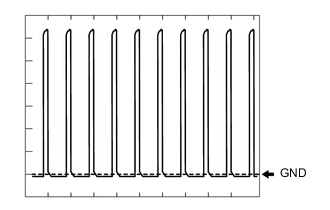

    2. C170221E01

      С помощью осциллографа проверьте форму сигнала 1.

      Table 1. Осциллограмма 1 (для справки)

      Параметр / Устройство

      Описание

      Номера контактов (обозначения)

      I55-2 (SLC+) - I55-1 (SLC-)

      Рабочий диапазон диагностического прибора

      1 В/дел., 2 мс/дел.

      Условие

      Рычаг переключения передач в положении D, двигатель работает на холостом ходу
