ПЕРЕДНИЙ ТОРМОЗ УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ПЕРЕДНИЙ ДИСК

    1. C165879C02

      *a

      Метка

      Совместите метки и установите передний диск.

      Tip:

      При замене диска на новый выбирайте положение установки, в котором передний тормозной диск имеет минимальное биение.

  2. УСТАНОВИТЕ ЛЕВУЮ ТОРМОЗНУЮ СКОБУ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

    1. Установите левую тормозную скобу переднего дискового тормоза и закрепите ее 2 болтами.

      106,8 Н*м

      1089 кгс*см

      79 фунт-сила-футов

  3. УСТАНОВИТЕ ЗАЩИТНЫЙ ЧЕХОЛ ВТУЛКИ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА.

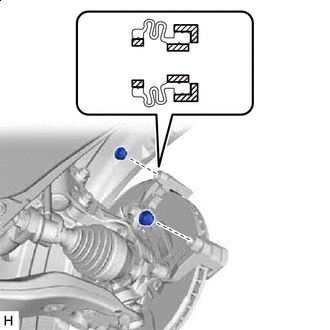

    1. C306299C01
      V100155

      Гликолевая консистентная смазка на основе литиевого мыла

      Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла по всей окружности 2 новых защитных чехлов втулки переднего дискового тормоза и на всю внутреннюю окружность с обоих концов.

      Tip:

      Нанесите не менее 0,3 г (0,01 унции) гликолевой консистентной смазки на основе литиевого мыла на защитный чехол втулки переднего дискового тормоза.

    2. Установите 2 защитных чехла втулки переднего дискового тормоза на левую тормозную скобу переднего дискового тормоза.

  4. УСТАНОВИТЕ НАПРАВЛЯЮЩИЙ ПАЛЕЦ ЦИЛИНДРА ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

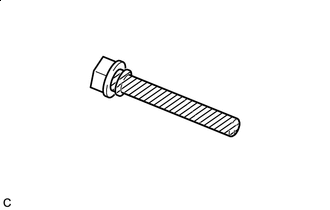

    1. C268807C01
      V100155

      Гликолевая консистентная смазка на основе литиевого мыла

      Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла на поверхности трения и уплотнения направляющего пальца цилиндра переднего дискового тормоза.

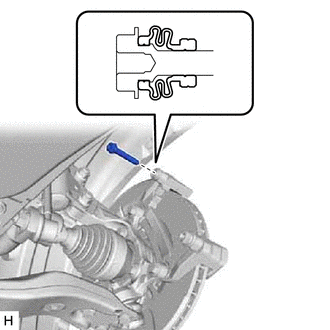

    2. C306300

      Установите направляющий палец цилиндра переднего дискового тормоза на тормозную скобу левого переднего дискового тормоза.

    3. Вставьте направляющий палец цилиндра переднего дискового тормоза в защитный чехол втулки переднего дискового тормоза, чтобы совместить их.

  5. УСТАНОВИТЕ НАПРАВЛЯЮЩУЮ ВТУЛКУ ЦИЛИНДРА ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

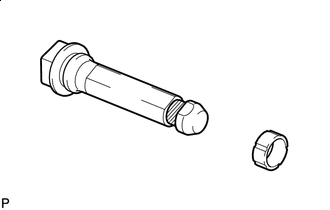

    1. C268805C01
      V100155

      Гликолевая консистентная смазка на основе литиевого мыла

      Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла на контактную поверхность направляющего пальца цилиндра переднего дискового тормоза № 2 в зоне контакта с направляющей втулкой цилиндра переднего дискового тормоза.

    2. Установите новую направляющую втулку цилиндра переднего дискового тормоза на направляющий палец цилиндра переднего дискового тормозного механизма № 2.

  6. УСТАНОВИТЕ НАПРАВЛЯЮЩИЙ ПАЛЕЦ ЦИЛИНДРА ДИСКОВОГО ТОРМОЗА № 2

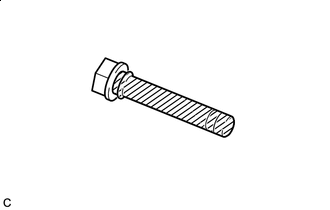

    1. C268806C02
      V100155

      Гликолевая консистентная смазка на основе литиевого мыла

      Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла на поверхности трения и уплотнения направляющего пальца цилиндра дискового тормоза № 2.

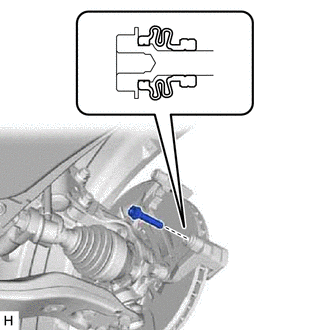

    2. C306301

      Установите направляющий палец цилиндра дискового тормоза № 2 на тормозную скобу левого переднего дискового тормоза.

    3. Вставьте направляющий палец цилиндра дискового тормоза № 2 в защитный чехол втулки переднего дискового тормоза, чтобы совместить их.

  7. УСТАНОВИТЕ ОПОРНУЮ ПЛАСТИНУ КОЛОДОК ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА № 1

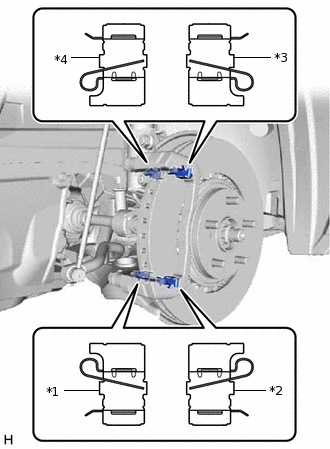

    1. C306302C01

      *1

      Опорная пластина тормозных колодок переднего дискового тормоза № 1

      *2

      Опорная пластина тормозных колодок переднего дискового тормоза № 2

      *3

      Опорная пластина тормозных колодок переднего дискового тормоза № 3

      *4

      Опорная пластина тормозных колодок переднего дискового тормоза № 4

      Установите 4 опорные пластины тормозных колодок переднего дискового тормоза на тормозную скобу левого переднего дискового тормоза, как показано на рисунке.

      Note:

      • Форма опорных пластин колодок переднего дискового тормоза различается. Поэтому при замене опорных пластин колодок переднего дискового тормоза новыми перед установкой проверяйте каталожный номер и форму.

      • В случае повторного использования опорной пластины колодок переднего дискового тормоза обязательно проверьте положение установки с помощью метки, нанесенной при снятии.

  8. УСТАНОВИТЕ ОПОРНУЮ ПЛАСТИНУ КОЛОДОК ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА № 2

  9. УСТАНОВИТЕ ОПОРНУЮ ПЛАСТИНУ КОЛОДОК ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА № 3

  10. УСТАНОВИТЕ ОПОРНУЮ ПЛАСТИНУ КОЛОДОК ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА № 4

  11. УСТАНОВИТЕ ПЛАСТИНУ-ИНДИКАТОР ИЗНОСА КОЛОДКИ № 1

    1. C306303

      Установите 2 новые пластины-индикатора износа колодок № 1 на 2 колодки переднего дискового тормоза.

      Note:

      Пластины-индикаторы износа колодок следует устанавливать в правильном направлении и положении.

  12. УСТАНОВИТЕ КОМПЛЕКТ ПРОТИВОСКРИПНЫХ ПЛАСТИН ПЕРЕДНЕГО ТОРМОЗА

    1. для типа A:

      1. C306304C01
        V100145

        Зона нанесения консистентной смазки для тормозных дисков

        Нанесите консистентную смазку для тормозных дисков на внутренние поверхности 2 противоскрипных пластин № 1, как показано на рисунке.

        Note:

        • При замене изношенных колодок следует одновременно заменять противоскрипные пластины № 1.

        • Консистентную смазку для тормозных дисков следует наносить в местах контакта с противоскрипными пластинами № 1.

        • В местах установки противоскрипных пластин № 1 допускается незначительное выступание консистентной смазки для тормозных дисков.

        • Убедитесь, что смазка не попала на фрикционные накладки.

      2. C306305

        Установите 2 противоскрипные пластины № 1 на колодки.

    2. для типа B:

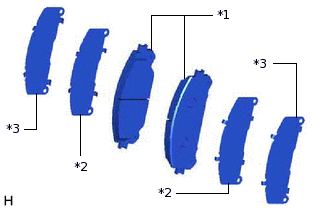

      1. C308439C01

        *1

        Колодка переднего дискового тормоза

        *2

        Пластина от скрипа № 1

        *3

        Пластина от скрипа № 2

        Установите 2 противоскрипные пластины № 1 и 2 противоскрипные пластины № 2 на колодки.

        Note:

        • При замене изношенной колодки также следует заменить и пластину.

        • Установите пластины в соответствующих местах и правильном направлении, как показано на рисунке.

  13. УСТАНОВИТЕ КОЛОДКИ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

    1. Установите 2 тормозные колодки переднего дискового тормоза с 2 передними противоскрипными пластинами № 1 на левую тормозную скобу переднего дискового тормоза.

    2. C306306

      Установите 2 пружины противоскрипных пластин на тормозные колодки переднего дискового тормоза.

      Note:

      • При замене тормозных колодок переднего дискового тормоза новыми одновременно должны заменяться противоскрипные пружины.

      • Обязательно устанавливайте пружины противоскрипных пластин в установочные отверстия колодок переднего дискового тормоза до упора.

  14. УСТАНОВИТЕ КОЛЕСНЫЙ ТОРМОЗНОЙ ЦИЛИНДР ЛЕВОГО ДИСКОВОГО ТОРМОЗА В СБОРЕ

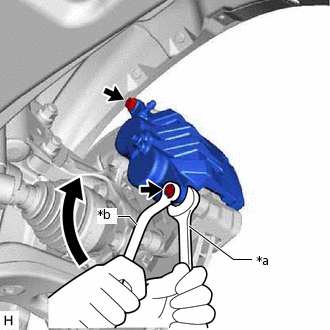

    1. C306307C01

      *a

      Удерживайте

      *b

      Поверните

      Удерживая направляющий палец цилиндра переднего дискового тормоза, установите цилиндр левого дискового тормоза на тормозную скобу левого дискового тормоза и закрепите его 2 болтами.

      34,3 Н*м

      350 кгс*см

      25 фунт-сила-футов

      Note:

      • При установке левого колесного тормозного цилиндра дискового тормоза в сборе обе тормозных колодки переднего дискового тормоза должны быть зафиксированы, иначе противоскрипные пружины могут отскочить от тормозных колодок.

      • Убедитесь, что противоскрипные пружины установлены на тормозные колодки переднего дискового тормоза.

  15. ПОДСОЕДИНИТЕ ПЕРЕДНИЙ ШЛАНГ

    1. Подсоедините передний гибкий шланг к колесному тормозному цилиндру левого дискового тормоза в сборе с помощью новой прокладки и нового пустотелого соединительного болта-штуцера.

      30,4 Н*м

      310 кгс*см

      22 фунт-сила-фута

      Note:

      Замок гибкого шланга переднего тормоза должен быть плотно установлен в замковое отверстие колесного тормозного цилиндра левого дискового тормоза в сборе.

  16. УДАЛИТЕ ВОЗДУХ ИЗ ТРУБОПРОВОДА ТОРМОЗНОЙ СИСТЕМЫ

    Нажмите здесьЩелкните по следующей ссылке

  17. УСТАНОВИТЕ ПЕРЕДНЕЕ КОЛЕСО

    Нажмите здесьЩелкните по следующей ссылке
