СИСТЕМА МОНИТОРА ЗАДНЕГО ВИДА, диагностический DTC:C1683
| Код DTC | Наименование DTC |
|---|---|
| C1683 | Неверный сигнал обратной связи боковой телекамеры |
ОПИСАНИЕ
Этот код DTC регистрируется, если телекамера в результате контроллер определяет самодиагностики возникновении проблемы синхронизации в сигнале изображения, передаваемого боковой телекамерой со стороны пассажира в контроллер телекамеры.
№ DTC |
Неисправность |
Условие обнаружения DTC |
Неисправный участок |
DTC выводится |
|---|---|---|---|---|
C1683 |
Неверный сигнал обратной связи боковой телекамеры |
Нарушение обратной связи боковой камеры |
|
Контроллер телекамеры |

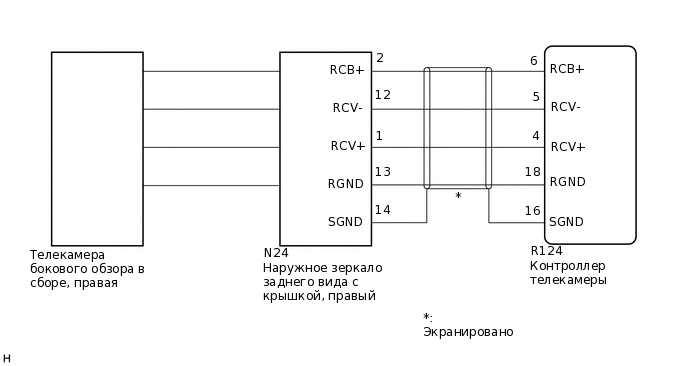

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ
Если отображается на дисплее радиоприемника После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи, скорректируйте нейтральное положение рулевого колеса.
Нажмите здесьClick here
В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться калибровка других систем, а также системы панорамного обзора.
Нажмите здесьClick here
ПОРЯДОК ВЫПОЛНЕНИЯ
ПРОВЕРЬТЕ DTC
Удалите коды DTC.
Chassis > Panoramic View Monitor > Clear DTCs
Проверьте наличие кодов DTC.
Chassis > Panoramic View Monitor > Trouble Codes
OK
DTC C1683 не выводится.
Результат
Перейти к
OK
НЕ СООТВ.
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТРОЛЛЕР ТЕЛЕКАМЕРЫ – НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА С КРЫШКОЙ, ПРАВЫЙ)
Отсоедините разъем R124 контроллер телекамеры.
Отсоедините разъем N24 наружное зеркало заднего вида с крышкой, правый разъем.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
Номинальное сопротивление
Подключение диагностического прибора
Условие
Заданные условия
R124-6 (RCB+) - N24-2 (RCB+)
Всегда
Менее 1 Ом
R124-4 (RCV+) - N24-1 (RCV+)
Всегда
Менее 1 Ом
R124-5 RCV-) - N24-12 RCV-)
Всегда
Менее 1 Ом
(RGND) - N24-13 R124-18 (RGND)
Всегда
Менее 1 Ом
N24-14 (SGND) - R124-16 (SGND)
Всегда
Менее 1 Ом
R124-6 (RCB+) или N24-2 (RCB+) - масса
Всегда
10 кОм или более
R124-4 (RCV+) или N24-1 (RCV+) - масса
Всегда
10 кОм или более
R124-5 RCV-) или N24-12 (RCV-) - масса
Всегда
10 кОм или более
(RGND) или N24-13 R124-18 (RGND) - масса
Всегда
10 кОм или более
N24-14 (SGND) или R124-16 (SGND) - масса
Всегда
10 кОм или более
Результат
Перейти к
OK
НЕ СООТВ.
НЕ СООТВ. ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

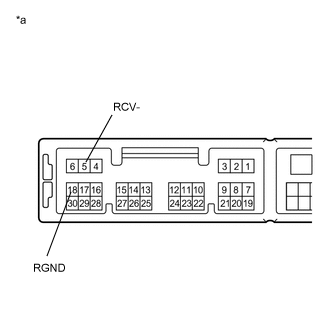

ПРОВЕРЬТЕ КОНТРОЛЛЕР ТЕЛЕКАМЕРЫ (RCV-, RGND)
Отсоедините разъем R124 контроллер телекамеры.
-
*a
Устройство с неподсоединенным жгутом проводов
(контроллер телекамеры)
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
Номинальное сопротивление
Подключение диагностического прибора
Условие
Заданные условия
18 (RGND) - масса
Всегда
Менее 1 Ом
5 (RCV-) - масса
Всегда
Менее 1 Ом
Результат
Перейти к
OK
НЕ СООТВ.

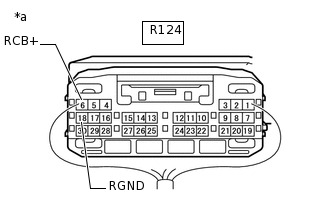

ПРОВЕРЬТЕ КОНТРОЛЛЕР ТЕЛЕКАМЕРЫ (RCB+, RGND)
-
*a
Устройство с подсоединенным жгутом проводов
(контроллер телекамеры)
Снимите контроллер телекамеры вместе с установленным разъемом.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
Номинальное сопротивление
Подключение диагностического прибора
Условие
Заданные условия
R124-18 (RGND) - масса
Всегда
Менее 1 Ом
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
Номинальное напряжение
Подключение диагностического прибора
Условие
Заданные условия
R124-6 (RCB+) - R124-18 (RGND)
Питание включено (АСС)
5,5 - 7,05 В
Результат
Перейти к
OK
НЕ СООТВ.
-

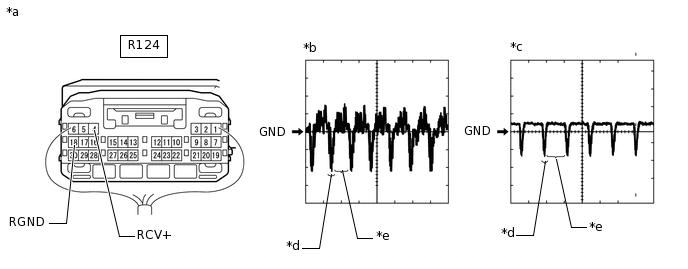

ПРОВЕРЬТЕ ПРАВУЮ БОКОВУЮ ТЕЛЕКАМЕРУ (RCV+, RGND)
Снимите контроллер телекамеры вместе с установленным разъемом.
С помощью осциллографа проверьте форму сигнала правой боковой телекамеры.
Tip:Для подключения правой боковой телекамеры используется водонепроницаемый разъем. Поэтому проверяйте форму сигнала на контроллер телекамеры вместе с подсоединенным разъемом.
*a
Устройство с подсоединенным жгутом проводов
(контроллер телекамеры)
*b
Осциллограмма 1 (объектив камеры не закрыт, изображение выводится)
*c
Осциллограмма 2 (объектив камеры закрыт, экран затемнен)
*d
Сигнал синхронизации
*e
Сигнал видеоизображения
-
-
Tip:Форма видеосигнала изменяется в соответствии с изображением, передаваемым правой боковой телекамерой в сборе.
Видеосигнал постоянно выводится при включенном зажигании (ACC).
Table 1. Условия измерений Наименование
Описание
Подключение диагностического прибора
R124-4 (RCV+) - R124-18 (RGND)
Настройки прибора
200 мВ/дел., 50 мкс/дел.
Условие
Зажигание включено (IG), во время работы системы панорамного обзора
СООТВ
Форма сигнала подобна показанной на рисунке.
Результат
Перейти к
OK
НЕ СООТВ.
ЗАМЕНИТЕ ПРАВУЮ БОКОВУЮ ТЕЛЕКАМЕРУ В СБОРЕ
Замените правую боковую телекамеру в сборе новой или заведомо исправной.
Нажмите здесьClick here
Результат
Перейти к
СЛЕДУЮЩЕЕ -
ПРОВЕРЬТЕ DTC
Удалите коды DTC.
Chassis > Panoramic View Monitor > Clear DTCs
Проверьте наличие кодов DTC.
Chassis > Panoramic View Monitor > Trouble Codes
OK
DTC C1683 не выводится.
Результат
Перейти к
OK
НЕ СООТВ.
OK КОНЕЦ (ПРАВАЯ БОКОВАЯ ТЕЛЕКАМЕРА НЕИСПРАВНА)
