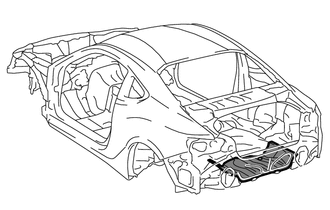

ДНИЩЕ ЗАДНЕГО ПОЛА ОТРЕЗАЕМЫЕ И СТЫКУЕМЫЕ СМЕННЫЕ ЧАСТИ

  • K105096

    Со снятой задней панелью днища кузова.

  1. СНЯТИЕ

    Значения символов
    K108818

    Точки сварки при снятии
    K108819

    Точки сварки при снятии
    K108820

    Точки сварки при снятии
    K108826

    Обрежьте, например, с помощью шлифовальной машины
    K108829

    Место разрезания

  2. УСТАНОВКА

    Значения символов
    K108823

    Сварка электрозаклепкой
    K108824

    Сварка электрозаклепкой
    K108825

    Сварка электрозаклепкой
    K108829

    Место разрезания
    K108830

    Угловой сварной шов
    K108834

    Герметик для кузова

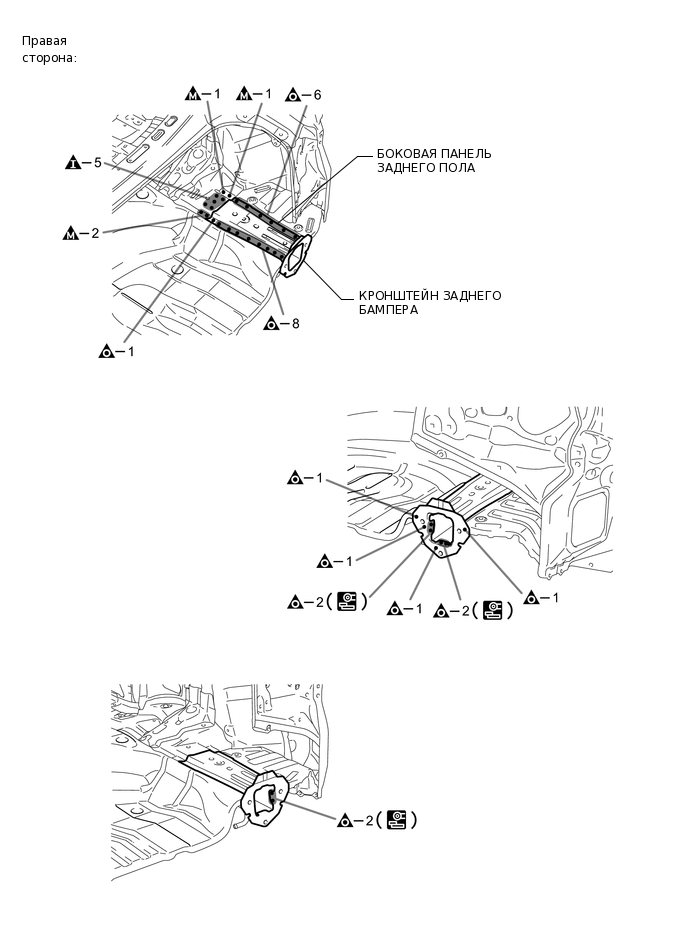

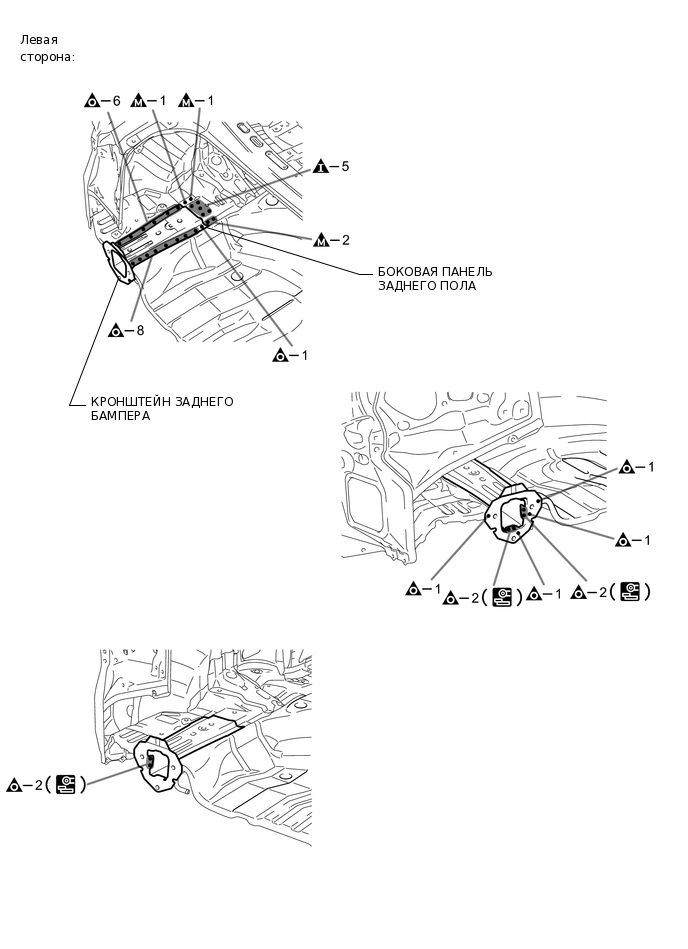

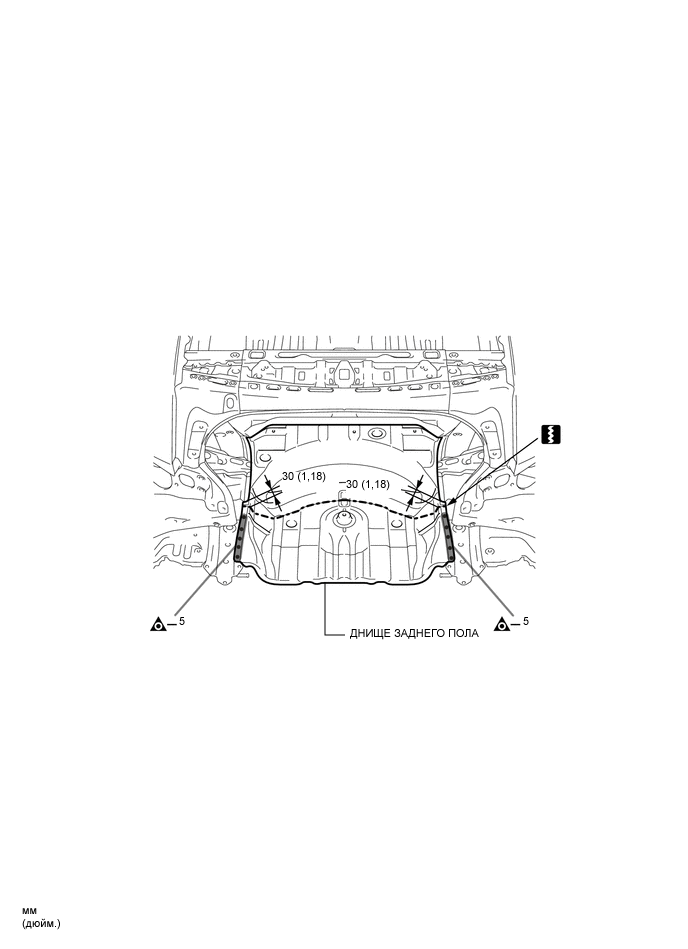

  1. ТОЧКА СНЯТИЯ

  2. После снятия боковой панели заднего пола и кронштейна заднего бампера снимите днище заднего пола.

K139757E01
K139758E01
U147377E03

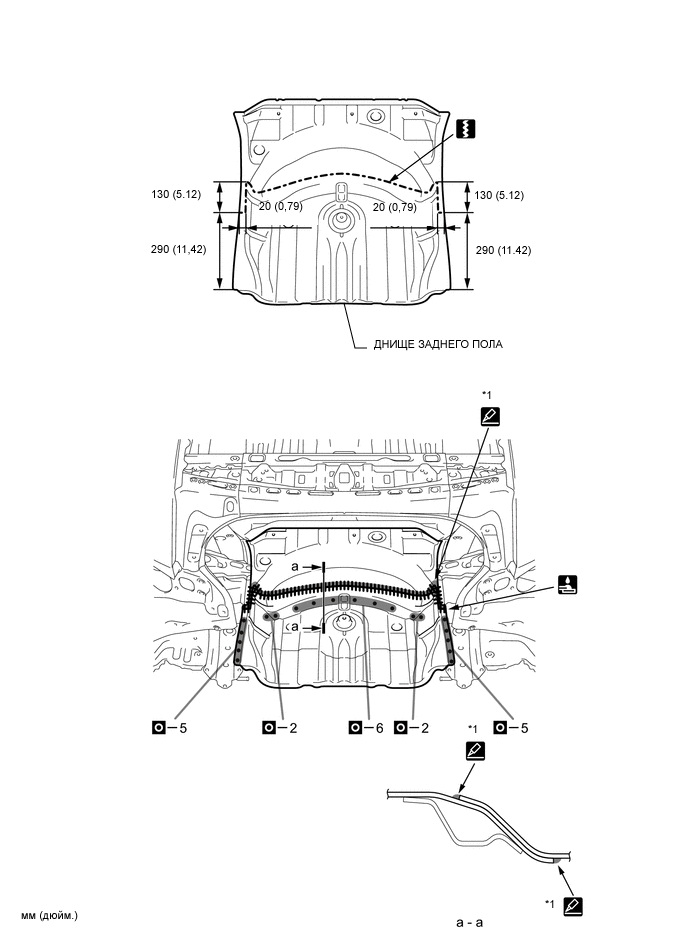

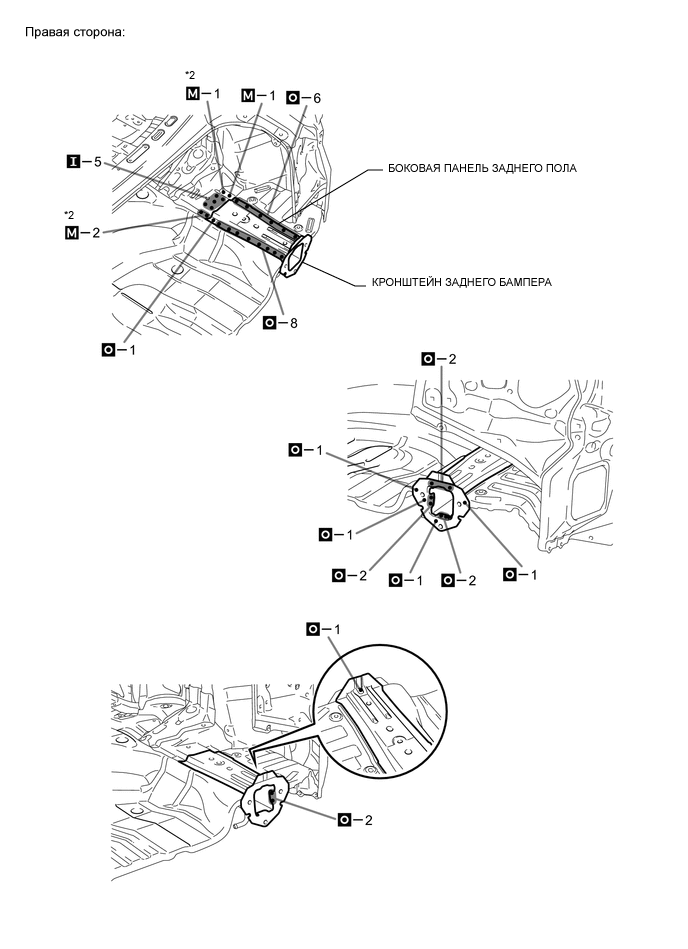

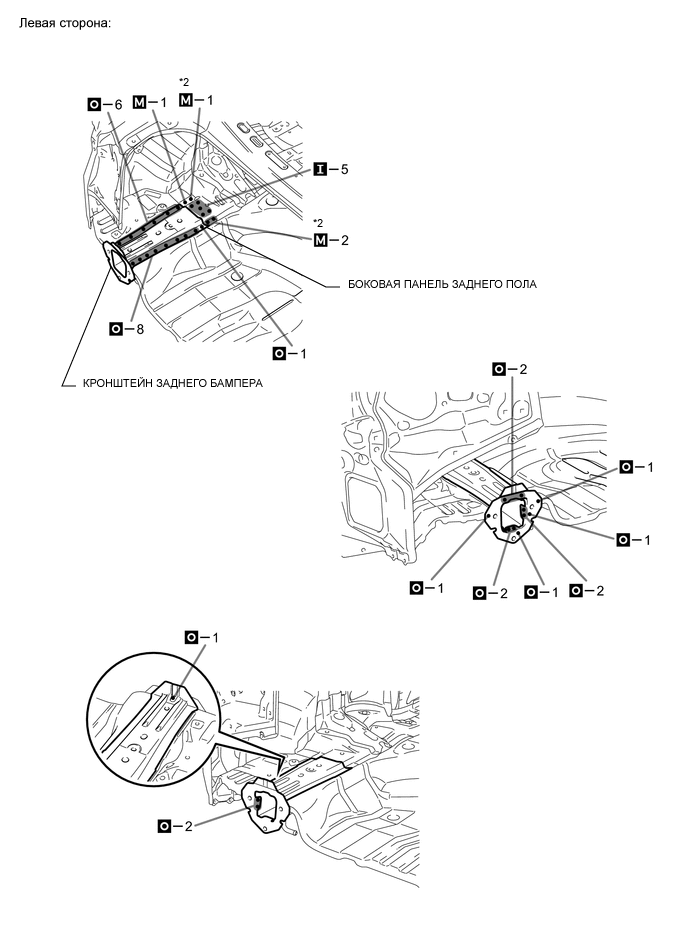

  1. ТОЧКА УСТАНОВКИ

  2. Отрежьте новую деталь так, чтобы он накладывалась на место предыдущего разреза.

  3. Приваривая деталь *2, проделайте отверстие в новой детали для электрозаклепки и приварите панель, расположив ее полностью позади.

  4. *1: Выполните сварку электрозаклепками в месте перекрытия панелей. Нанесите герметик для кузова на обе стороны каждой панели.

    Tip:

    • Убедитесь, что панели надежно сварены друг с другом.

    • Наносите герметик для кузова в виде равномерного по толщине непрерывного валика.

  5. После приваривания днища заднего пола к кузову установите боковую панель заднего пола и кронштейн заднего бампера.

  6. После сварки нанесите герметик для кузова и грунтовочное покрытие на соответствующие детали (См. раздел "Лакокрасочное покрытие".)

  7. После нанесения верхнего слоя покрытия нанесите антикоррозийное средство на сварные точки несущих рабочую нагрузку швов замкнутого профиля с внутренней стороны панели.

K139759E01
K139760E01
K139761E01
