АКТИВНАЯ УПРАВЛЯЕМАЯ ПОДВЕСКА ДВИГАТЕЛЯ (для передней стороны) УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ПЕРЕДНЮЮ ПОДУШКУ ОПОРЫ ДВИГАТЕЛЯ

   1. Установите опору подушки передней опоры двигателя и закрепите ее гайкой.

      6,0 Н*м

      61 кгс*см

      53 фунт-сила-дюйма

   2. Установите переднюю подушку опоры двигателя на переднюю раму в сборе и закрепите ее 3 гайками.

      72 Н*м

      734 кгс*см

      53 фунт-сила-фута

   3.

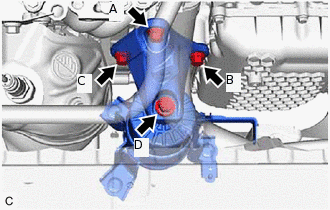

      Установите передний кронштейн опоры двигателя на кожух трансмиссии и закрепите 3 болтами.

      Болты (A), (B) и (C)

      42 Н*м

      428 кгс*см

      31 фунт-сила-фут

      Note:

      Временно затяните болт (A), а затем полностью затяните 3 болта в следующем порядке: (B), (C) и (A).

   4. Установите передний кронштейн опоры двигателя на переднюю подушку опоры двигателя и закрепите болтом.

      Болт (D)

      72 Н*м

      734 кгс*см

      53 фунт-сила-фута

   5. Подсоедините вакуумный шланг к передней подушке опоры двигателя.

   6. Подсоедините 2 зажима, чтобы установить вакуумные шланги на переднюю подушку опоры двигателя.

2. УСТАНОВИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1

   Нажмите здесьЩелкните по следующей ссылке

3. УСТАНОВИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА

   Нажмите здесьЩелкните по следующей ссылке

4. УСТАНОВИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА

   Нажмите здесьЩелкните по следующей ссылке

5. УСТАНОВИТЕ ДЕКОРАТИВНУЮ КРЫШКУ V-ОБРАЗНОГО ДВИГАТЕЛЯ

   Нажмите здесьЩелкните по следующей ссылке

6. УСТАНОВИТЕ ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН (для системы активной управляемой подвески двигателя)

   Нажмите здесьЩелкните по следующей ссылке
