СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ ОБЩЕЕ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

Figure 1. Модели с левосторонним рулевым управлением
Y191356C01

*A

Для моделей с 2GR-FKS

*B

Для моделей с 8AR-FTS

*1

БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ

  • ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ

*2

ECM

*3

БАЧОК ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ

  • ДАТЧИК УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ

*4

ПЕРЕДНЯЯ КАМЕРА РАСПОЗНАВАНИЯ ОБЪЕКТОВ

*5

БАЧОК ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ

  • ДАТЧИК УРОВНЯ В СБОРЕ

*6

ЭБУ ЛЕВОЙ ФАРЫ В СБОРЕ

*7

ДАТЧИК РАЗРЕЖЕНИЯ

*8

ПРИЕМНИК СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ В СБОРЕ

*9

ЭБУ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ

*10

ЛЕВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН

*11

ЭБУ АМОРТИЗАТОРА

*12

ДАТЧИК УРОВНЯ ТОПЛИВА

*a

Изображения на рисунках приведены только в качестве примера.

-

-
Figure 2. для моделей с правосторонним рулевым управлением
Y191357C01

*A

Для моделей с 2GR-FKS

*B

Для моделей с 8AR-FTS

*1

БАЧОК ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ

  • ДАТЧИК УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ

*2

БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ

  • ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ

*3

ECM

*4

ПЕРЕДНЯЯ КАМЕРА РАСПОЗНАВАНИЯ ОБЪЕКТОВ

*5

БАЧОК ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ

  • ДАТЧИК УРОВНЯ В СБОРЕ

*6

ЭБУ ЛЕВОЙ ФАРЫ В СБОРЕ

*7

ДАТЧИК РАЗРЕЖЕНИЯ

*8

ПРИЕМНИК СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ В СБОРЕ

*9

ЭБУ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ

*10

ЛЕВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН

*11

ЭБУ АМОРТИЗАТОРА

*12

ДАТЧИК УРОВНЯ ТОПЛИВА

*a

Изображения на рисунках приведены только в качестве примера.

-

-
Y195593C01

*A

Для моделей с 2GR-FKS

*B

Для моделей с 8AR-FTS

*1

ДАТЧИК УРОВНЯ МОТОРНОГО МАСЛА

*2

КОНТАКТНЫЙ ДАТЧИК ДАВЛЕНИЯ МОТОРНОГО МАСЛА

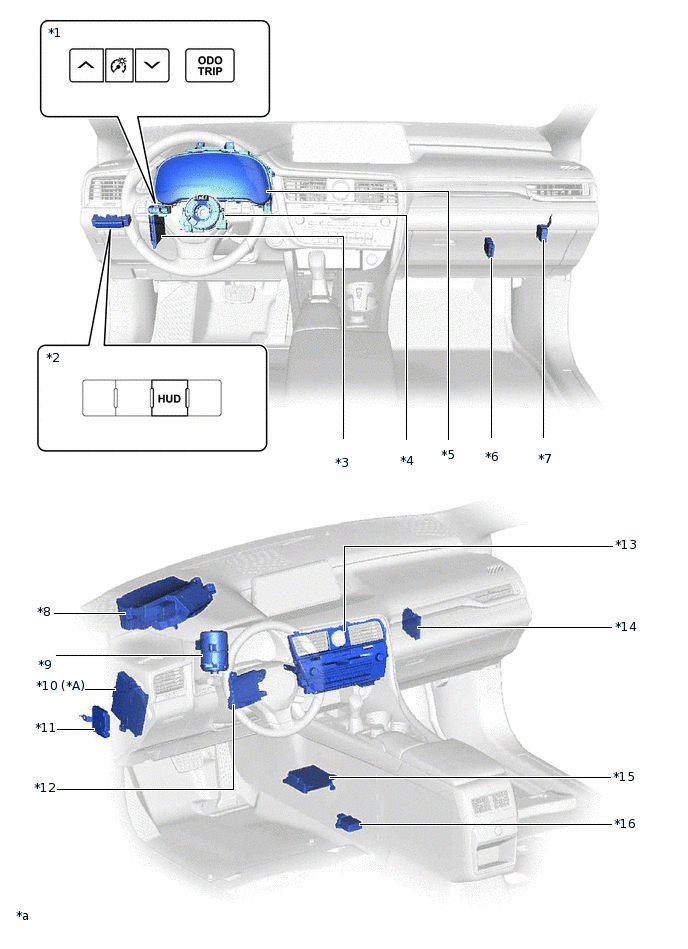

Figure 3. Модели с левосторонним рулевым управлением
Y191358C01

*A

Для моделей с системой запуска и останова

-

-

*1

ПЕРЕКЛЮЧАТЕЛЬ TRIP

  • ПЕРЕКЛЮЧАТЕЛЬ ODO/TRIP

  • ПЕРЕКЛЮЧАТЕЛЬ РЕОСТАТА

*2

КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ

  • ВЫКЛЮЧАТЕЛЬ HUD

*3

ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

*4

ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ

  • ДАТЧИК ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА

*5

ЩИТОК ПРИБОРОВ В СБОРЕ

*6

ЭБУ СЕТЕВОГО ШЛЮЗА

*7

ЭБУ ПОЛНОГО ПРИВОДА В СБОРЕ

*8

ЭБУ ЗЕРКАЛА ЩИТКА ПРИБОРОВ

*9

ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ

*10

ЭБУ ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ

*11

ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ В СБОРЕ

*12

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ

*13

РАДИОПРИЕМНИК В СБОРЕ

*14

ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ

*15

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

*16

ДАТЧИК РЫСКАНЬЯ В СБОРЕ

*a

Изображения на рисунках приведены только в качестве примера.

-

-
Figure 4. для моделей с правосторонним рулевым управлением
Y191359C01

*A

Для моделей с системой запуска и останова

-

-

*1

ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

*2

ЭБУ СЕТЕВОГО ШЛЮЗА

*3

ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ В СБОРЕ

*4

ЩИТОК ПРИБОРОВ В СБОРЕ

*5

ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ

  • ДАТЧИК ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА

*6

ЭБУ ЗЕРКАЛА ЩИТКА ПРИБОРОВ

*7

ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ

*8

ЭБУ ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ

*9

ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ

*10

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ

*11

ЭБУ ПОЛНОГО ПРИВОДА В СБОРЕ

*12

РАДИОПРИЕМНИК В СБОРЕ

*13

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

*14

ДАТЧИК РЫСКАНЬЯ В СБОРЕ

*15

ПЕРЕКЛЮЧАТЕЛЬ TRIP

  • ПЕРЕКЛЮЧАТЕЛЬ ODO/TRIP

  • ПЕРЕКЛЮЧАТЕЛЬ РЕОСТАТА

*16

КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ

  • ВЫКЛЮЧАТЕЛЬ HUD

*a

Изображения на рисунках приведены только в качестве примера.

-

-
Figure 5. Для моделей с левосторонним рулевым управлением
Y191360C01

*1

ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ

  • ПЕРЕКЛЮЧАТЕЛЬ "ВВЕРХ/ВНИЗ/ВПРАВО/ВЛЕВО"

  • ПЕРЕКЛЮЧАТЕЛЬ "ВВОД" (ENTER)

  • ПЕРЕКЛЮЧАТЕЛЬ TOP

  • ПЕРЕКЛЮЧАТЕЛЬ "НАЗАД"

*2

ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА)

*3

ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ

*4

ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ

*5

ДАТЧИК ПРИСУТСТВИЯ ПАССАЖИРА

-

-

*a

Установочное положение детали приводится в бюллетене технического обслуживания.

*b

Изображения на рисунках приведены только в качестве примера.
Figure 6. Модели с правосторонним рулевым управлением
Y193571C01

*1

ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

*2

ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ

  • ПЕРЕКЛЮЧАТЕЛЬ "ВВЕРХ/ВНИЗ/ВПРАВО/ВЛЕВО"

  • ПЕРЕКЛЮЧАТЕЛЬ "ВВОД" (ENTER)

  • ПЕРЕКЛЮЧАТЕЛЬ TOP

  • ПЕРЕКЛЮЧАТЕЛЬ "НАЗАД"

*3

ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ

*4

ДАТЧИК ПРИСУТСТВИЯ ПАССАЖИРА

*a

Установочное положение детали приводится в бюллетене технического обслуживания.

*b

Изображения на рисунках приведены только в качестве примера.
Figure 7. для моделей с системой предупреждения о непристегнутых ремнях безопасности задних сидений
Y191351C01

*1

ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

*2

ЗАМОК ЦЕНТРАЛЬНОГО РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

*3

ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

-

-
