СИСТЕМА ПРЕДУПРЕЖДЕНИЯ О НЕПРИСТЕГНУТОМ РЕМНЕ БЕЗОПАСНОСТИ (для моделей с системой классификации пассажиров) РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

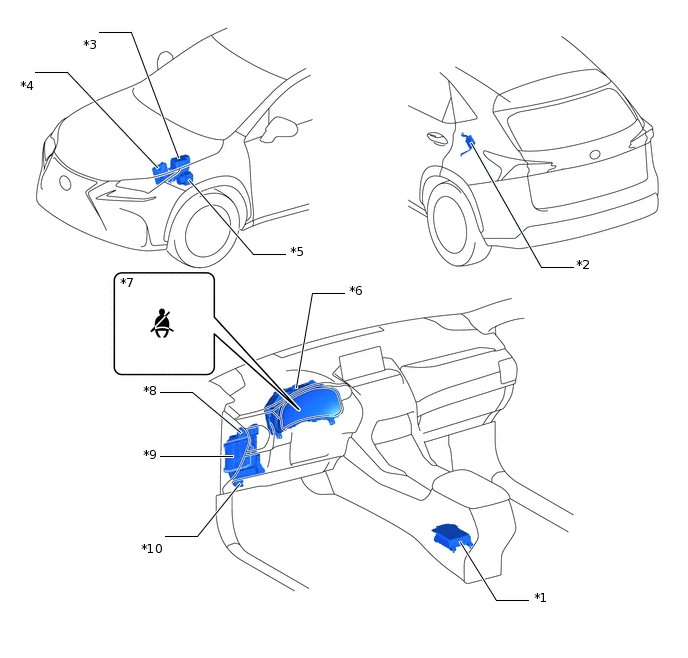

ИЛЛЮСТРАЦИЯ

B389752C01

*1

ЭБУ СИСТЕМЫ SRS В СБОРЕ

*2

ЭБУ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ

*3

БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА

  • - ПРЕДОХРАНИТЕЛЬ METER № 1

*4

ECM

*5

БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)

*6

ЩИТОК ПРИБОРОВ В СБОРЕ

*7

КОНТРОЛЬНАЯ ЛАМПА РЕМНЯ БЕЗОПАСНОСТИ

*8

РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

  • - ПРЕДОХРАНИТЕЛЬ METER № 2

*9

ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

*10

DLC3

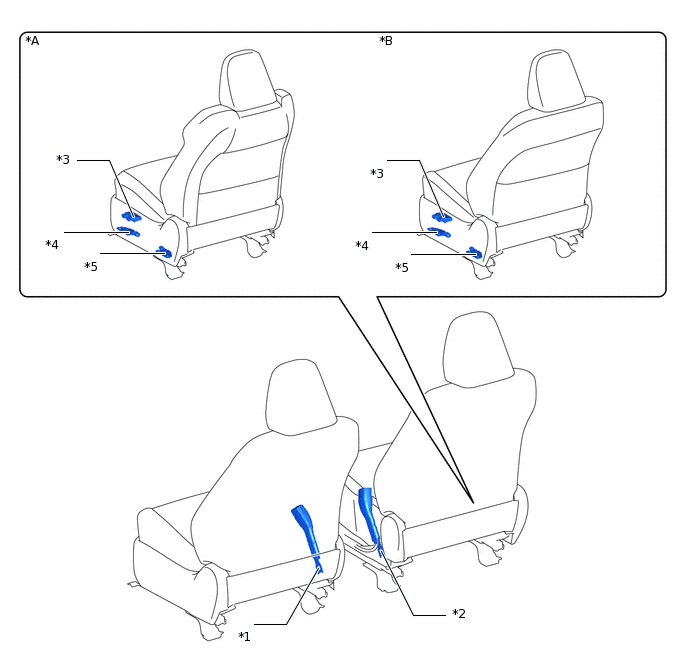

ИЛЛЮСТРАЦИЯ

B389753C01

*A

для моделей с сиденьями F-Sport

*B

для моделей с сиденьями L-Sport

*1

ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ

*2

ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ

*3

ЭБУ ОБНАРУЖЕНИЯ ПРИСУТСТВИЯ ПАССАЖИРА

*4

ЛЕВЫЙ ПЕРЕДНИЙ ДАТЧИК КЛАССИФИКАЦИИ ПАССАЖИРОВ

*5

ЛЕВЫЙ ЗАДНИЙ ДАТЧИК КЛАССИФИКАЦИИ ПАССАЖИРОВ

-

-
