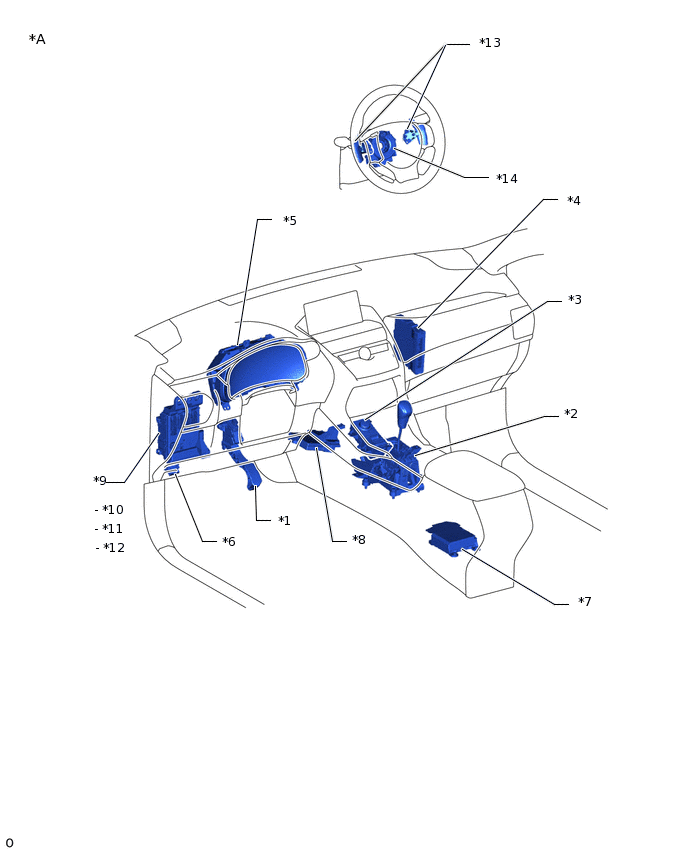

СИСТЕМА УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
ИЛЛЮСТРАЦИЯ
*A |
Для моделей с правосторонним рулевым управлением |
- |
- |
*1 |
ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ |
*2 |
ДАТЧИК ПОЛОЖЕНИЯ СЕЛЕКТОРА ПЕРЕДАЧ (РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ) |
*3 |
ИНТЕГРИРОВАННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ |
*4 |
ЭБУ ГИБРИДНОЙ СИСТЕМЫ |
*5 |
ЩИТОК ПРИБОРОВ В СБОРЕ |
*6 |
DLC3 |
*7 |
ЭБУ СИСТЕМЫ SRS В СБОРЕ |
*8 |
БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ |
*9 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ |
*10 |
ПРЕДОХРАНИТЕЛЬ STOP |
*11 |
ПРЕДОХРАНИТЕЛЬ IG2 № 1 |
*12 |
ПРЕДОХРАНИТЕЛЬ BKUP LP |
*13 |
ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ (ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧ ТРАНСМИССИИ В СБОРЕ) |
*14 |
ВИТОЙ КАБЕЛЬ В СБОРЕ |

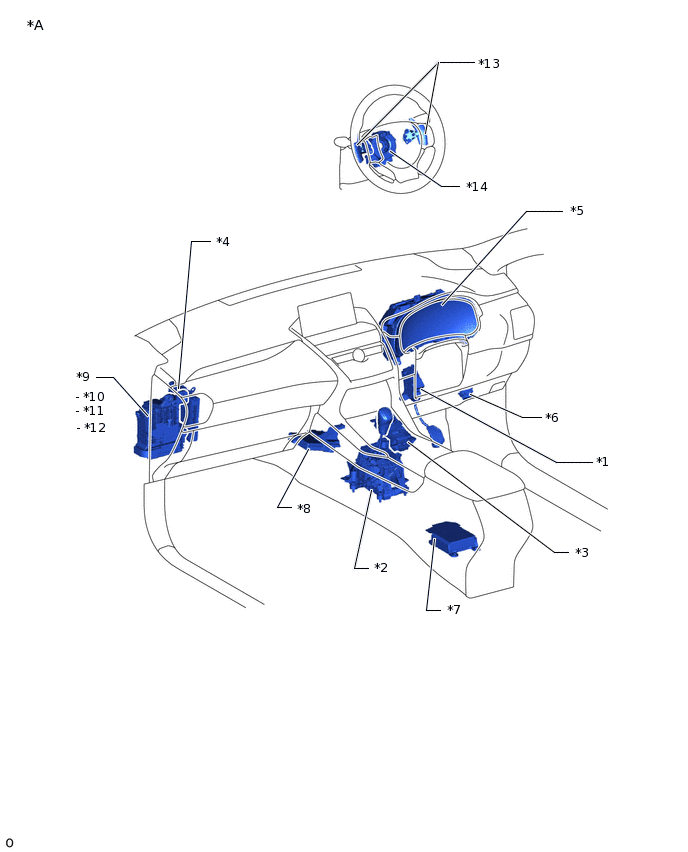

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
- |
- |
*1 |
ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ |
*2 |
ДАТЧИК ПОЛОЖЕНИЯ СЕЛЕКТОРА ПЕРЕДАЧ (РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ) |
*3 |
ИНТЕГРИРОВАННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ |
*4 |
ЭБУ ГИБРИДНОЙ СИСТЕМЫ |
*5 |
ЩИТОК ПРИБОРОВ В СБОРЕ |
*6 |
DLC3 |
*7 |
ЭБУ СИСТЕМЫ SRS В СБОРЕ |
*8 |
БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ |
*9 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ |
*10 |
ПРЕДОХРАНИТЕЛЬ STOP |
*11 |
ПРЕДОХРАНИТЕЛЬ IG2 № 1 |
*12 |
ПРЕДОХРАНИТЕЛЬ BKUP LP |
*13 |
ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ (ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧ ТРАНСМИССИИ В СБОРЕ) |
*14 |
ВИТОЙ КАБЕЛЬ В СБОРЕ |

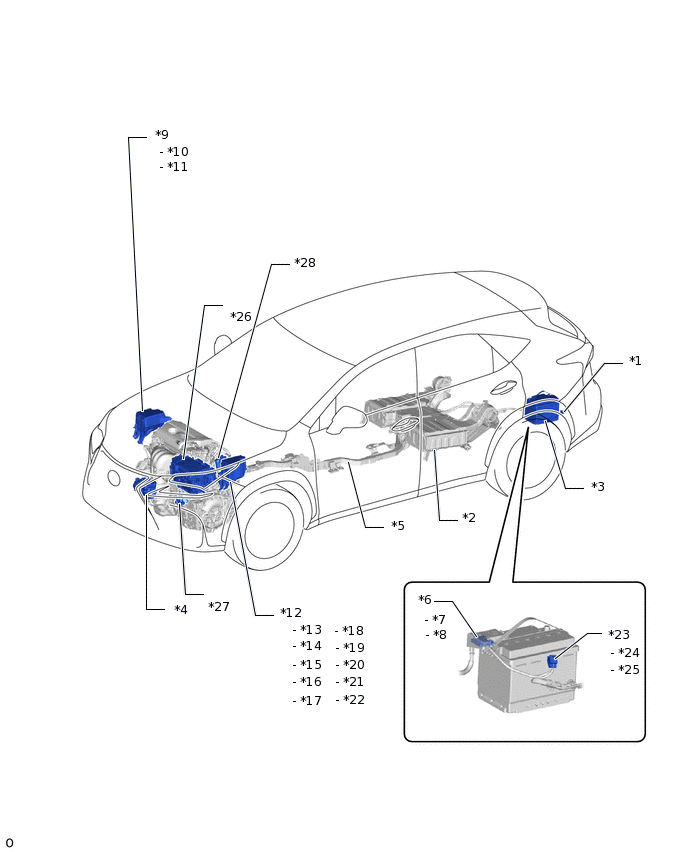

ИЛЛЮСТРАЦИЯ
*1 |
ТЕРМИСТОР В СБОРЕ |
*2 |
ВЫСОКОВОЛЬТНАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ |
*3 |
ВСПОМОГАТЕЛЬНАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ |
*4 |
КОМПРЕССОР С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
*5 |
ЖГУТ ЭЛЕКТРОПРОВОДКИ РАМЫ № 2 |
*6 |
БЛОК ПЛАВКИХ ВСТАВОК В СБОРЕ |
*7 |
ПРЕДОХРАНИТЕЛЬ MAIN |
*8 |
ПРЕДОХРАНИТЕЛЬ R/B RR-B |
*9 |
БЛОК РЕЛЕ № 2 МОТОРНОГО ОТСЕКА |
*10 |
РЕЛЕ A/C W/PMP |
*11 |
ПРЕДОХРАНИТЕЛЬ A/C W/PMP |
*12 |
БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА |
*13 |
ПРЕДОХРАНИТЕЛЬ IG2-MAIN |
*14 |
РЕЛЕ IGCT |
*15 |
РЕЛЕ INV W/ PMP |
*16 |
ПРЕДОХРАНИТЕЛЬ DC/DC |
*17 |
ПРЕДОХРАНИТЕЛЬ IGCT № 2 |
*18 |
ПРЕДОХРАНИТЕЛЬ IGCT № 3 |
*19 |
ПРЕДОХРАНИТЕЛЬ PCU |
*20 |
ПРЕДОХРАНИТЕЛЬ IGCT |
*21 |
ПРЕДОХРАНИТЕЛЬ BATT FAN |
*22 |
ПРЕДОХРАНИТЕЛЬ INV W/ PMP |
*23 |
БЛОК ПРЕДОХРАНИТЕЛЕЙ В СБОРЕ |
*24 |
ПРЕДОХРАНИТЕЛЬ D/C D/C-S |
*25 |
ПРЕДОХРАНИТЕЛЬ ECU-B № 3 |
*26 |
ПРЕОБРАЗОВАТЕЛЬ-ИНВЕРТОР В СБОРЕ |
*27 |
НАСОС СИСТЕМЫ ОХЛАЖДЕНИЯ ИНВЕРТОРА В СБОРЕ |
*28 |
ECM |

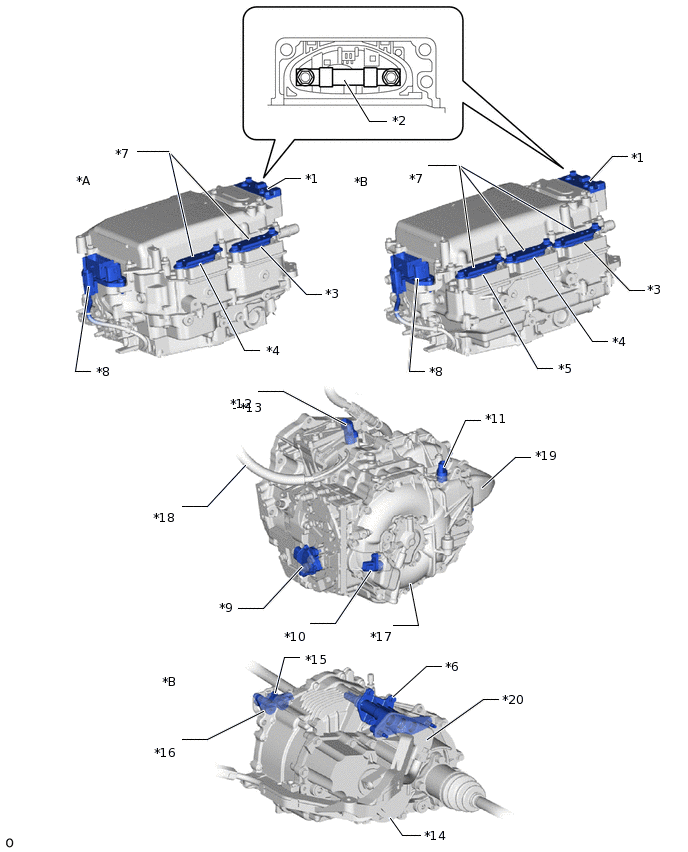

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с приводом на одну ось |
*B |
Для моделей с постоянным полным приводом |
*1 |
КРЫШКА РАЗЪЕМА В СБОРЕ |
*2 |
ПРЕДОХРАНИТЕЛЬ EV |
*3 |
ПОДКЛЮЧЕНИЕ КАБЕЛЯ ЭЛЕКТРОДВИГАТЕЛЯ |
*4 |
ПОДКЛЮЧЕНИЕ КАБЕЛЯ ГЕНЕРАТОРА |
*5 |
ПОДСОЕДИНЕНИЕ ЖГУТА ЭЛЕКТРОПРОВОДКИ РАМЫ № 2 (КАБЕЛЬ ЗАДНЕГО ЭЛЕКТРОДВИГАТЕЛЯ) |
*6 |
УДЛИНИТЕЛЬ В СБОРЕ |
*7 |
ВЕРХНЯЯ КРЫШКА ИНВЕРТОРА |
*8 |
РАЗЪЕМ НИЗКОГО НАПРЯЖЕНИЯ |
*9 |
ДАТЧИК ПОЛОЖЕНИЯ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ |
*10 |
РЕЗОЛЬВЕР ЭЛЕКТРОДВИГАТЕЛЯ |
*11 |
ДАТЧИК ТЕМПЕРАТУРЫ ЭЛЕКТРОДВИГАТЕЛЯ |
*12 |
РЕЗОЛЬВЕР ГЕНЕРАТОРА |
*13 |
ДАТЧИК ТЕМПЕРАТУРЫ ГЕНЕРАТОРА |
*14 |
Задний тяговый электродвигатель с трансмиссией в сборе |
*15 |
РЕЗОЛЬВЕР ЗАДНЕГО ЭЛЕКТРОДВИГАТЕЛЯ |
*16 |
ДАТЧИК ТЕМПЕРАТУРЫ ЗАДНЕГО ЭЛЕКТРОДВИГАТЕЛЯ |
*17 |
ГИБРИДНАЯ ТРАНСМИССИЯ В СБОРЕ |
*18 |
КАБЕЛЬ ГЕНЕРАТОРА |
*19 |
КАБЕЛЬ ЭЛЕКТРОДВИГАТЕЛЯ |
*20 |
ЖГУТ ЭЛЕКТРОПРОВОДКИ РАМЫ № 2 (КАБЕЛЬ ЗАДНЕГО ЭЛЕКТРОДВИГАТЕЛЯ) |

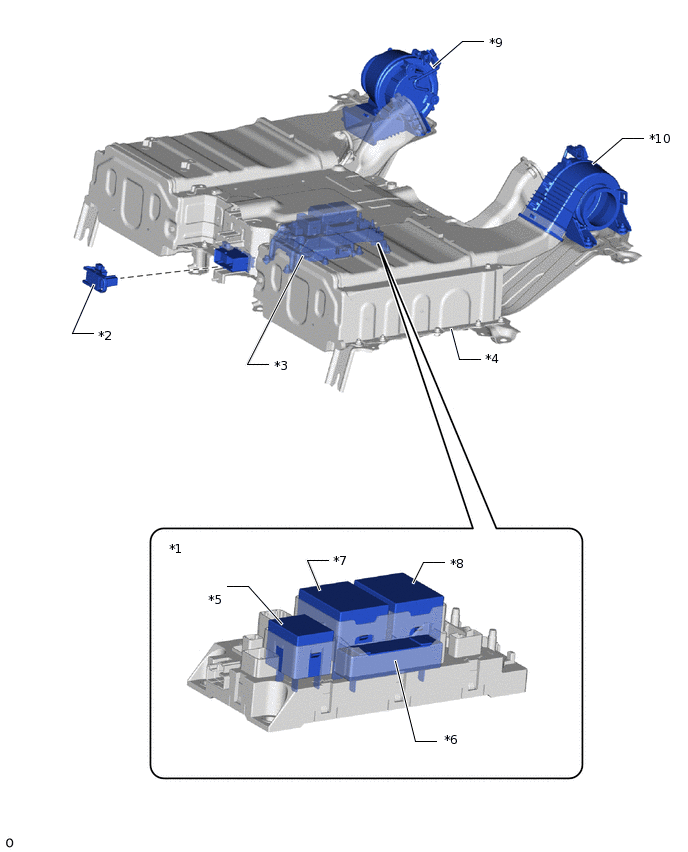

ИЛЛЮСТРАЦИЯ
*1 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК АККУМУЛЯТОРНОЙ БАТАРЕИ ГИБРИДНОЙ СИСТЕМЫ В СБОРЕ |
*2 |
ЗАЖИМ СЕРВИСНОГО РАЗМЫКАТЕЛЯ ЦЕПИ |
*3 |
ДАТЧИК НАПРЯЖЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ |
*4 |
ВЫСОКОВОЛЬТНАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ |
*5 |
SMRP |
*6 |
ГЛАВНЫЙ РЕЗИСТОР СИСТЕМЫ |
*7 |
SMRG |
*8 |
SMRB |
*9 |
ПРАВЫЙ ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ В СБОРЕ |
*10 |
ЛЕВЫЙ ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ В СБОРЕ |
