СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ, диагностический DTC: B1509

Код DTC Наименование DTC
B1509 Обрыв в цепи датчика температуры окружающего воздуха

ОПИСАНИЕ

В передней части конденсатора системы кондиционирования установлен термистор, который отображает температуру окружающего воздуха на мультиинформационном дисплее щитка приборов и управляет работой системы кондиционирования в автоматическом режиме. По мере увеличения температуры сопротивление растет. По мере уменьшения температуры сопротивление снижается.

Щиток приборов подает на термистор напряжение (5 В) и считывает изменения напряжения, вызванные изменением сопротивления термистора.

№ DTC

Условие обнаружения DTC

Неисправный участок

B1509

Обрыв или короткое замыкание в цепи термистора.

  • Термистор в сборе

  • Жгут проводов или разъем

  • Щиток приборов в сборе

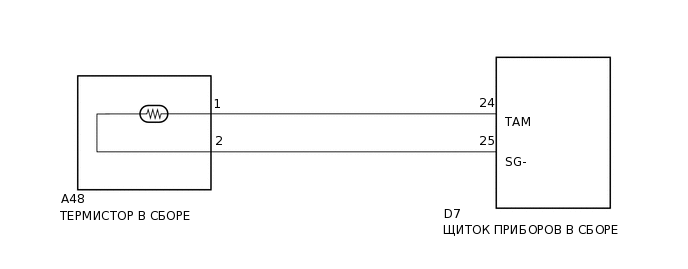

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E185871E05

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ПОКАЗАНИЯ GTS (AMBIENT TEMPERATURE SENSOR)

    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Combination Meter / Data List.

    5. Снимите показания параметров в режиме Data List, отображаемые на дисплее GTS.

      Table 1. Щиток приборов

      Информация на дисплее прибора

      Измеряемая величина / диапазон измерения

      Нормальное состояние

      Замечание по диагностике

      Ambient Temperature

      Термистор в сборе /

      мин.: -40,0°C (-40,0°F)

      макс.: 87,5°C (189,5°F)

      Отображается фактическая температура окружающего воздуха

      Обрыв в цепи: -40,0°C (-40,0°F)

      Короткое замыкание в цепи: 87,5°C (189,5°F)

      OK

      На дисплее отображается значение, соответствующее нормальному состоянию.

      Table 2. Result

      Result

      Перейти К

      ОК (при поиске неисправностей по DTC)

      A

      ОК (при поиске неисправностей по таблице признаков неисправностей)

      B

      NG

      C

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

    (см.Click hereClick hereClick hereстр.)

    ПРОВЕРЬТЕ ТЕРМИСТОР В СБОРЕClick here

  2. ПРОВЕРЬТЕ DTC

    1. Сбросьте коды DTC (см. стр.Click here).

    2. Проверьте коды DTC (см. стр.Click here).

    OK

    DTC B1509 не выводится

    КОНЕЦ

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

    (см.Click hereClick hereстр.)

  3. ПРОВЕРЬТЕ ТЕРМИСТОР В СБОРЕ

    1. Снимите термистор в сборе (см. стр.Click here).

    2. Проверьте термистор в сборе (см.Click hereстр.).

    ЗАМЕНИТЕ ТЕРМИСТОР В СБОРЕ

    (см.Click hereстр.)

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ТЕРМИСТОР – ЩИТОК ПРИБОРОВ)

    1. Отсоедините разъем А48 термистора.

    2. Отсоедините разъем D7 щитка приборов.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление (при проверке на обрыв)

      Подключение диагностического прибора

      Условие

      Заданные условия

      A48-1 - D7-24(TAM)

      Всегда

      Менее 1 Ом

      A48-2 - D7-25(SG-)

      Всегда

      Менее 1 Ом

      Номинальное сопротивление (при проверке на короткое замыкание)

      Подключение диагностического прибора

      Условие

      Заданные условия

      A48-1 - масса

      Всегда

      10 кОм или более

      A48-2 - масса

      Всегда

      10 кОм или более

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

    (см.Click hereClick hereстр.)

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
