СИСТЕМА SFI (для моделей с модулем насоса адсорбера), диагностический DTC :P0136,P0137,P0138,P0139 и P013A

Код DTC Наименование DTC
P0136 Цепь кислородного датчика (ряд 1, датчик 2)
P0137 Низкое напряжение в цепи кислородного датчика (ряд 1, датчик 2)
P0138 Высокое напряжение в цепи кислородного датчика (ряд 1, датчик 2)
P0139 Низкое быстродействие цепи кислородного датчика (ряд 1, датчик 2)
P013A Замедленная реакция кислородного датчика при переходе от обогащенной к обедненной смеси, ряд 1, датчик 2

ОПИСАНИЕ

Для достижения высокой степени очистки отработавших газов от оксида углерода (CO), углеводорода (CH) и оксида азота (NOх) применяется TWC (трехкомпонентный каталитический нейтрализатор). Для наиболее эффективного использования TWC необходимо точно регулировать топливовоздушную смесь, так, чтобы ее состав постоянно соответствовал стехиометрическому соотношению воздух-топливо. Чтобы ECM мог более точно рассчитать соотношение воздух-топливо, применяется подогреваемый кислородный датчик.

Подогреваемый кислородный датчик расположен после TWC и определяет концентрацию кислорода в отработавших газах. Нераздельная конструкция датчика и подогревателя, подогревающего чувствительную часть, позволяет определять концентрацию кислорода даже при очень низких объемах воздуха на впуске (низкая температура отработавших газов).

Когда соотношение воздух-топливо становится обедненным, концентрация кислорода в отработавших газах возрастает. Подогреваемый кислородный датчик информирует ECM об обеднении топливовоздушной смеси после прохождения через TWC (выдавая низкое напряжение, менее 0,45 В).

И наоборот, когда соотношение воздух-топливо обогащается и превышает стехиометрическое соотношение, концентрация кислорода в отработавших газах уменьшается. Подогреваемый кислородный датчик информирует ECM об обогащении топливовоздушной смеси после прохождения через TWC (выдавая низкое напряжение, более 0,45 В). Подогреваемый кислородный датчик обладает свойством резко изменять выходное напряжение, когда соотношение воздух-топливо близко к стехиометрическому.

На основании дополнительной информации от подогреваемого кислородного датчика блок ECM определяет, каково соотношение воздух-топливо после прохождения через TWC, и соответствующим образом регулирует продолжительность впрыска топлива. Tаким образом, если подогреваемый кислородный датчик не работает должным образом вследствие внутренних неисправностей, ECM не может компенсировать отклонения от исходного состава топливовоздушной смеси.

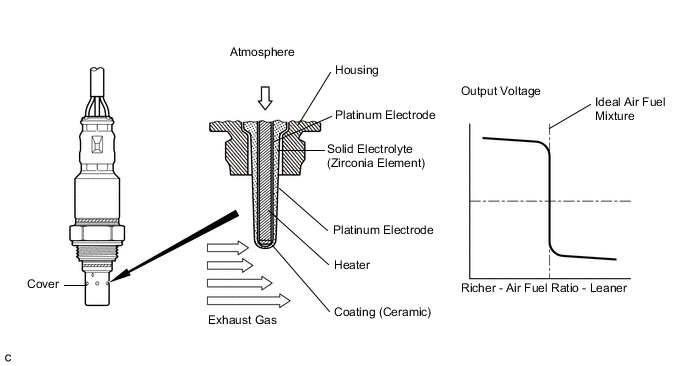

A254107E09

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

MIL

Память

P0136

Цепь кислородного датчика (ряд 1, датчик 2)

Выполняется любое из следующих условий:

  • Ненадлежащее выходное напряжение:

    • Во время активной диагностики соотношения воздух-топливо напряжение подогреваемого кислородного датчика не повышается до величины 0,69 В в течение определенного времени (логика диагностирования за 2 поездки)

  • Низкий импеданс:

    • Импеданс датчика составляет менее 5 Ом в течение 30 с или более, если ECM считает, что датчик прогревается и работает нормально (логика диагностирования за 2 поездки)

  • Цепь подогреваемого кислородного датчика (датчик 2)

  • Подогреваемый кислородный датчик (датчик 2)

  • Датчик состава топливовоздушной смеси (датчик 1)

  • Утечки газов из системы выпуска отработавших газов

  • Клапан РОГ в сборе

  • Давление в топливной системе

  • Топливная система

  • Клапан и шланг системы принудительной вентиляции картера

  • Система забора воздуха

Загорается

Код DTC сохраняется

P0137

Низкое напряжение в цепи кислородного датчика (ряд 1, датчик 2)

Выполняется любое из следующих условий:

  • Низкое напряжение (обрыв):

    • Во время активной диагностики соотношения воздух-топливо следующие условия (a) и (b) выполняются в течение определенного периода времени (логика диагностирования за 2 поездки):

    • (a) Напряжение подогреваемого кислородного датчика составляет менее 0,21 В

    • (b) Задано обогащенное соотношение воздух-топливо

  • Высокий импеданс:

    • Импеданс датчика составляет более 15 кОм в течение 90 с или более, если ECM считает, что датчик прогревается и работает нормально (логика диагностирования за 2 поездки)

  • Цепь подогреваемого кислородного датчика (датчик 2)

  • Подогреваемый кислородный датчик (датчик 2)

  • Датчик состава топливовоздушной смеси (датчик 1)

  • Утечки газов из системы выпуска отработавших газов

  • Клапан РОГ в сборе

Загорается

Код DTC сохраняется

P0138

Высокое напряжение в цепи кислородного датчика (ряд 1, датчик 2)

  • Чрезмерно высокое напряжение (короткое замыкание):

    • Выходное напряжение подогреваемого кислородного датчика превышает 1,2 В в течение 10 с или более (логика диагностирования за 2 поездки)

  • Цепь подогреваемого кислородного датчика (датчик 2)

  • Подогреваемый кислородный датчик (датчик 2)

  • Клапан РОГ в сборе

  • ECM

Загорается

Код DTC сохраняется

P0139

Низкое быстродействие цепи кислородного датчика (ряд 1, датчик 2)

(c) Напряжение подогреваемого кислородного датчика (датчик 2) не падает ниже 0,2 В сразу после прекращения подачи топлива (логика диагностирования за 2 поездки)

  • Цепь подогреваемого кислородного датчика (датчик 2)

  • Подогреваемый кислородный датчик (датчик 2)

  • Утечки газов из системы выпуска отработавших газов

  • Клапан РОГ в сборе

Загорается

Код DTC сохраняется

P013A

Замедленная реакция кислородного датчика при переходе от обогащенной к обедненной смеси, ряд 1, датчик 2

Напряжение подогреваемого кислородного датчика (датчик 2) не падает с 0,35 В до 0,2 В сразу после прекращения подачи топлива (логика диагностирования за 1 поездку)

  • Цепь подогреваемого кислородного датчика (датчик 2)

  • Подогреваемый кислородный датчик (датчик 2)

  • Утечки газов из системы выпуска отработавших газов

  • Клапан РОГ в сборе

Загорается

Код DTC сохраняется

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

  1. Активное регулирование соотношения воздух-топливо

    Обычно ECM выполняет регулирование соотношение воздух-топливо с обратной связью так, что выходное напряжение датчика состава топливовоздушной смеси указывает уровень соотношения воздух-топливо, приблизительно равный стехиометрическому. Помимо обычных средств управления соотношением воздух-топливо, данный автомобиль оборудован средствами активного управления. ECM выполняет активное управление соотношением воздух-топливо для определения неисправностей, связанных с каким-либо износом трехкомпонентного каталитического нейтрализатора (TWC) и подогреваемого кислородного датчика (см. рис. ниже).

    Активное управление соотношением воздух-топливо выполняется в течение приблизительно 15–20 секунд во время движения при прогретом двигателе. Во время активного управления соотношением воздух-топливо ЕСМ принудительно регулирует соотношение так, чтобы оно было обогащенным или обедненным. Если ЕСМ обнаруживает неисправность, регистрируется DTC.

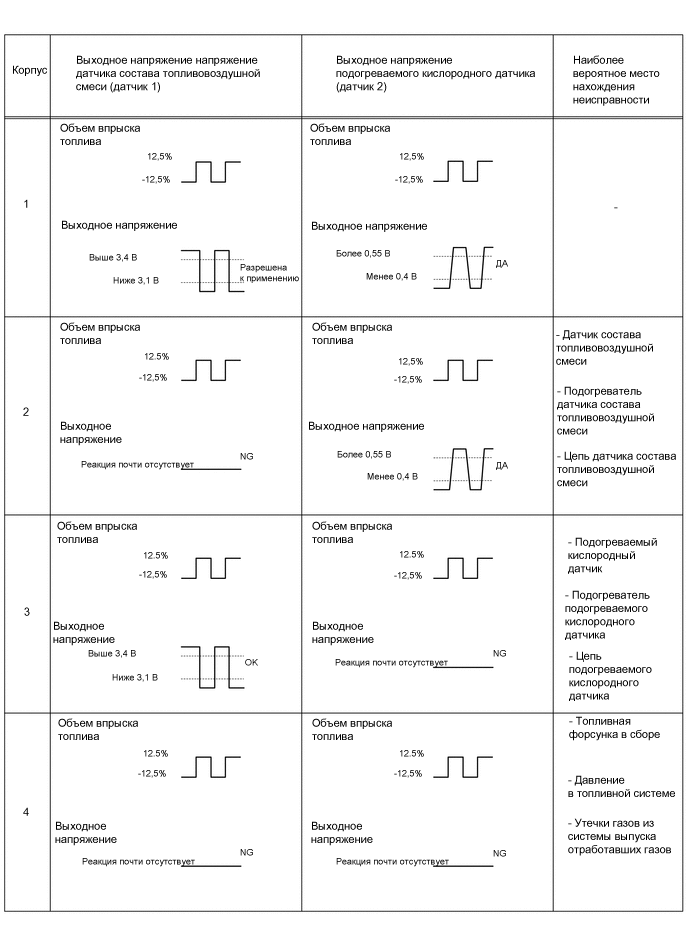

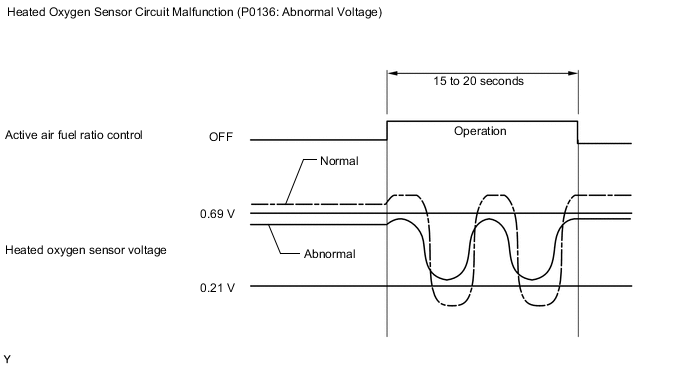

  2. Ненадлежащее выходное напряжение подогреваемого кислородного датчика (код DTC P0136)

    Во время активного управления соотношением воздух-топливо ЕСМ принудительно регулирует соотношение так, чтобы оно было обогащенным или обедненным. Если датчик не работает должным образом, колебания выходного напряжения незначитальны. Например, если во время активного контроля соотношения воздух-топливо напряжение подогреваемого кислородного датчика не растет до 0,69 В, модуль ECM определяет, что выходное напряжение датчика не соответствует номинальному диапазону, и регистрирует код DTC P0136.

    A152942E79

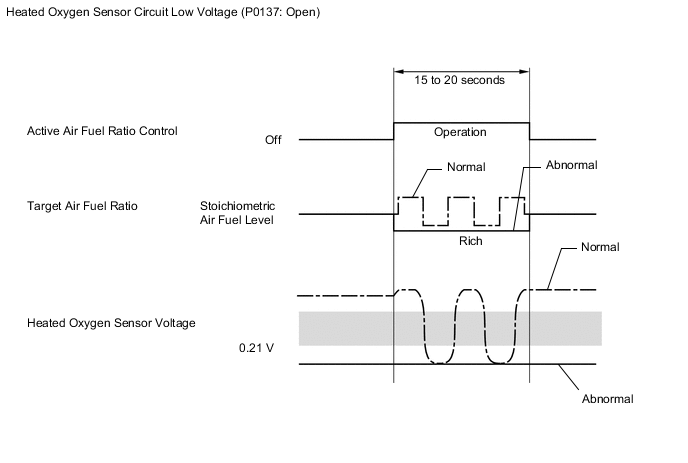

  3. Обрыв в цепи подогреваемого кислородного датчика (код DTC P0137)

    Во время активного управления соотношением воздух-топливо ECM вычисляет способность сохранять кислород (OSC)* трехкомпонентного каталитического нейтрализатора (TWC), принудительно регулируя соотношение воздух-топливо так, чтобы оно было обогащенным или обедненным.

    Если в цепи подогреваемого кислородного датчика имеется обрыв или если выходное напряжение датчика значительно снижается, способность сохранять кислород чрезмерно завышено. Выходное напряжение подогреваемого кислородного датчика не меняется, даже если ECM продолжает принудительно регулировать соотношение воздух-топливо так, чтобы оно было обогащенным или обедненным.

    Если во время активного управления соотношением воздух-топливо заданное соотношение является обогащенным, но выходное напряжение подогреваемого кислородного датчика составляет менее 0,21 В (обеднение), ECM рассматривает это как чрезмерно низкое выходное напряжение датчика и регистрирует DTC P0137.

    Tip:

    *: TWC имеет способность сохранять кислород. Способности нейтрализатора сохранять кислород и очищать отработавшие газы взаимосвязаны. ECM определяет износ каталитического нейтрализатора на основании вычисленного значения способности сохранять кислород.

    Нажмите здесьClick here

    A234468E39

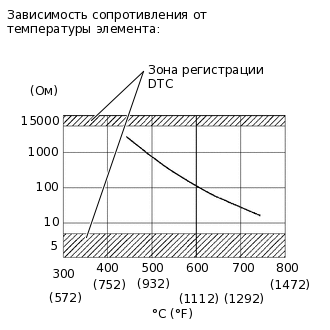

  4. Высокий или низкий импеданс подогреваемого кислородного датчика (DTC P0136 или P0137)

    При нормальном регулировании соотношения воздух-топливо в режиме обратной связи концентрация кислорода в отработавших газах немного изменяется. Чтобы постоянно контролировать незначительные колебания сигнала подогреваемого кислородного датчика во время работы двигателя, ЕСМ измеряет импеданс* датчика. ECM определяет неисправность датчика, если измеренное значение импеданса выходит за пределы диапазона допустимых значений.

    A283582E02

    *: Действующее сопротивление переменному току.

    Tip:

    • Импеданс невозможно измерить с помощью омметра.

    • DTC P0136 указывает на износ подогреваемого кислородного датчика. ECM регистрирует коды DTC посредством вычисления импеданса датчика, когда стандартные условия включения удовлетворены (логика диагностирования за 2 поездки).

    • DTC P0137 указывает на обрыв или короткое замыкание в цепи подогреваемого кислородного датчика (2 поездки). ECM регистрирует коды DTC, если импеданс датчика превышает пороговое значение 15 кОм.

  5. Чрезмерно высокое выходное напряжение подогреваемого кислородного датчика (код DTC P0138)

    ECM постоянно контролирует выходное напряжение подогреваемого кислородного датчика во время работы двигателя.

    DTC P0138 регистрируется, если выходное напряжение подогреваемого кислородного датчика не менее 1,2 В в течение 10 секунд и более.

  6. Выходное напряжение подогреваемого кислородного датчика во время отсечки топлива не соответствует норме (DTC P0139)

    Выходное напряжение датчика падает ниже 0,2 В (чрезмерно обедненное состояние) сразу после замедления автомобиля и прекращения подачи топлива. Если напряжение не падает ниже 0,2 В в течение 6 секунд и более, система определяет это как сигнал, свидетельствующий об износе датчика, включает контрольную лампу MIL и регистрирует DTC P0139.

  7. Выходное напряжение подогреваемого кислородного датчика во время прекращения подачи топлива при обогащенной смеси не соответствует норме (код DTC P013A)

    Если выходное напряжение датчика не падает с 0,35 В до 0,2 В сразу после замедления автомобиля и прекращения подачи топлива, ECM включает контрольную лампу MIL и регистрирует код DTC P013A.

ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Требуемые датчики/устройства (основные)

Подогреваемый кислородный датчик (датчик 2)

Требуемые датчики/устройства (связанные)

Датчик положения коленчатого вала

Датчик температуры охлаждающей жидкости двигателя

Датчик массового расхода воздуха в сборе

Датчик положения дроссельной заслонки

Датчик состава топливовоздушной смеси

Продолжительность работы

Один раз в течение одной поездки: Обнаружение активного управления соотношением воздух-топливо, не соответствующее норме напряжение подогреваемого кислородного датчика во время прекращения подачи топлива.

Продолжается: Прочие

ТИПИЧНЫЕ УСЛОВИЯ СРАБАТЫВАНИЯ

Table 1. P0136 и P0137: Контроль напряжения подогреваемого кислородного датчика (не соответствующее норме напряжение, низкое напряжение)

Включено регулирование соотношения воздух-топливо

Выполняется

Напряжение вспомогательной аккумуляторной батареи

11 В или более

Температура охлаждающей жидкости

Не менее 73°C (163°F)

Холостой ход

Выкл

Частота вращения коленчатого вала двигателя

Менее 4000 об/мин

Состояние датчика состава топливовоздушной смеси

Действует

Состояние топливной системы

Замкнутый контур

Нагрузка двигателя

10% или выше и менее 70%
Table 2. P0136: Проверка проводимости цепи подогреваемого кислородного датчика (короткое замыкание)

Напряжение вспомогательной аккумуляторной батареи

11 В или выше

Расчетная температура датчика

Менее 700°C (1292°F)
Table 3. P0137: Проверка проводимости цепи подогреваемого кислородного датчика (обрыв)

Напряжение вспомогательной аккумуляторной батареи

11 В или выше

Расчетная температура датчика

Не ниже 450°C (842°F), но ниже 750°C (1382°F)
Table 4. P0138: Проверка проводимости цепи подогреваемого кислородного датчика (выход за пределы диапазона)

Напряжение вспомогательной аккумуляторной батареи

11 В или выше

Время после запуска двигателя

2 с или более
Table 5. P0139: Время реакции подогреваемого кислородного датчика во время прекращения подачи топлива

Температура охлаждающей жидкости

Не менее 73°C (163°F)

Расчетная температура каталитического нейтрализатора

Не менее 400°C (752°F)

Отсечка топлива

Вкл
Table 6. P013A: Время реакции подогреваемого кислородного датчика во время прекращения подачи топлива при обогащенной смеси:

Напряжение вспомогательной аккумуляторной батареи

11 В или более

Температура охлаждающей жидкости

Не менее 73°C (163°F)

Расчетная температура каталитического нейтрализатора

Не менее 400°C (752°F)

Отсечка топлива

Вкл

ТИПИЧНЫЕ ПОРОГОВЫЕ ЗНАЧЕНИЯ НЕИСПРАВНОСТИ

Table 7. P0136: Контроль напряжения подогреваемого кислородного датчика (ненормальное напряжение)

При выполнении обоих следующих условий

-

(a) Заданное соотношение воздух-топливо

14,4 или менее

(b) Напряжение подогреваемого кислородного датчика

0,21 В или выше и менее 0,69 В
Table 8. P0137: Контроль напряжения подогреваемого кислородного датчика (низкое напряжение)

При выполнении обоих следующих условий

-

(a) Заданное соотношение воздух-топливо

14,4 или менее

(b) Напряжение подогреваемого кислородного датчика

Менее 0,21 В
Table 9. P0136: Проверка проводимости цепи подогреваемого кислородного датчика (короткое замыкание)

Продолжительность указанного состояния

30 с или более

Полное сопротивление подогреваемого кислородного датчика

Менее 5 Ом
Table 10. P0137: Проверка проводимости цепи подогреваемого кислородного датчика (обрыв)

Продолжительность указанного состояния

90 с или более

Полное сопротивление подогреваемого кислородного датчика

15 кОм или более
Table 11. P0138: Проверка проводимости цепи подогреваемого кислородного датчика (выход за пределы диапазона)

Продолжительность указанного состояния

10 с или более

Напряжение подогреваемого кислородного датчика

1,2 В или более
Table 12. P0139: Время реакции подогреваемого кислородного датчика во время прекращения подачи топлива

Время падения напряжения заднего кислородного датчика до 0,2 В во время прекращения подачи топлива

6 с или более
Table 13. P013A: Время реакции подогреваемого кислородного датчика во время прекращения подачи топлива при обогащенной смеси:

Время понижения напряжения заднего подогреваемого кислородного датчика с 0,35 В до 0,2 В во время прекращения подачи топлива (нормализованное)

Не менее 1

ПРОВЕРОЧНАЯ ПОЕЗДКА

Tip:

  • Данный режим проверочной поездки используется в процедуре "Выполните поездку в проверочном режиме" следующего порядка выполнения диагностики.

  • Поездка в проверочном режиме активирует контроль подогреваемого кислородного датчика (одновременно выполняется контроль каталитического нейтрализатора). Это очень удобно при определении того, что ремонт завершен.

P0136, P0137 и P0138

A264212E30

  1. Подключите GTS к DLC3.

  2. Включите питание (IG) и включите GTS.

  3. Удалите коды DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC).

  4. Выключите питание и подождите не менее 30 с.

  5. Включите питание (IG) и GTS [A].

  6. Переведите двигатель в режим проверки (режим обслуживания).

    Нажмите здесьClick here

  7. Запустите и прогрейте двигатель, пока температура охлаждающей жидкости не достигнет уровня не менее 73°C (163°F) [B].

  8. С работающим двигателем совершите поездку на автомобиле со скоростью 75-100 км/час (46-62 мили в час) в течение не менее 10 мин [C].

    CAUTION:

    Во время поездки в проверочном режиме соблюдайте все ограничения скорости и правила дорожного движения.

    Tip:

    Если двигатель останавливается, нажмите педаль акселератора сильнее, чтобы повторно запустить двигатель.

  9. Войдите в следующие меню: Powertrain / Engine and ECT / Trouble Codes [D].

  10. Считайте ожидающие обработки коды DTC.

    Tip:

    • Если выводятся ожидающие обработки DTC, система неисправна.

    • Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.

  11. Войдите в следующие меню: Powertrain / Engine and ECT / Utility / All Readiness.

  12. Введите DTC: P0136, P0137 или P0138.

  13. Проверьте результат проверки DTC.

    Дисплей GTS

    Описание

    NORMAL

    • Проверка DTC завершена

    • Cистема работает нормально

    ABNORMAL

    • Проверка DTC завершена

    • Нарушения в работе системы

    INCOMPLETE

    • Проверка DTC не завершена

    • Выполните поездку в проверочном режиме после создания условий регистрации DTC

    N/A

    • Невозможно выполнить проверку DTC

    • Количество кодов DTC, которые не соответствуют условиям регистрации DTC, достигло предела запоминающего устройства ЭБУ
    Tip:

    • Если результат проверки показывает NORMAL, система исправна.

    • Если результат проверки показывает ABNORMAL, система неисправна.

    • Если результат проверки показывает INCOMPLETE или N/A, повторно выполните шаги [C] и [D].

P0139 и P013A

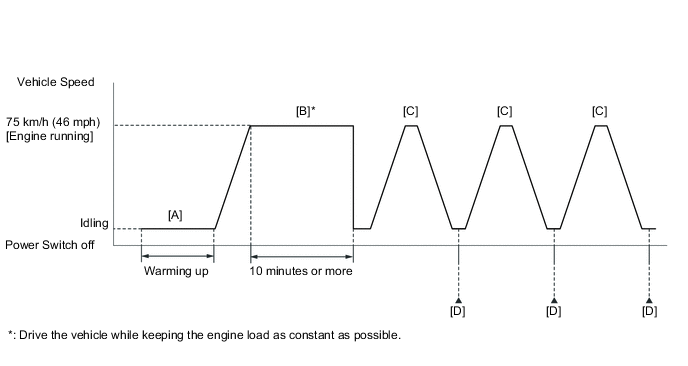

A284467E09

  1. Подключите GTS к DLC3.

  2. Включите зажигание (IG).

  3. Включите GTS.

  4. Удалите коды DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC).

  5. Выключите питание и подождите не менее 30 с.

  6. Включите питание (IG) и включите GTS.

  7. Переведите двигатель в режим проверки (режим обслуживания).

    Нажмите здесьClick here

  8. Запустите двигатель и дайте ему прогреться, пока температура охлаждающей жидкости двигателя не достигнет 73°C (163°F) или выше, когда рычаг переключения передач находится в положении P [A].

    Tip:

    Чтобы поддерживать устойчивый холостой ход, выключите систему кондиционирования и все прочие электрические нагрузки, и не выполняйте никаких переключений.

  9. При работающем двигателе совершите поездку на автомобиле со скоростью приблизительно 75 км/час (46 миль в час) в течение не менее 10 мин [B].

    CAUTION:

    Во время поездки в проверочном режиме соблюдайте все ограничения скорости и правила дорожного движения.

    Tip:

    • Во время поездки по возможности поддерживайте постоянную нагрузку на двигатель.

    • Если двигатель останавливается, нажмите педаль акселератора сильнее, чтобы повторно запустить двигатель.

  10. Установите рычаг переключения передач в положение S, и при работающем двигателе двигайтесь на автомобиле со скоростью 75 км/час (46 миль в час), и затем замедлите автомобиль, отпустив педаль акселератора на 5 секунд и более, чтобы прекратить подачу топлива [C].

    CAUTION:

    Во время поездки в проверочном режиме соблюдайте все ограничения скорости и правила дорожного движения.

    Tip:

    Если двигатель останавливается, нажмите педаль акселератора сильнее, чтобы повторно запустить двигатель.

  11. Повторите шаг [C] не менее 2 раз за одну поездку.

  12. Войдите в следующие меню: Powertrain / Engine and ECT / Trouble Codes / Pending.

  13. Считайте ожидающие обработки коды DTC [D].

    Tip:

    • Если выводятся ожидающие обработки DTC, система неисправна.

    • Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.

  14. Войдите в следующие меню: Powertrain / Engine and ECT / Utility / All Readiness.

  15. Введите DTC: P0139 или P013A.

  16. Проверьте результат проверки DTC.

    Дисплей GTS

    Описание

    NORMAL

    • Проверка DTC завершена

    • Cистема работает нормально

    ABNORMAL

    • Проверка DTC завершена

    • Нарушения в работе системы

    INCOMPLETE

    • Проверка DTC не завершена

    • Выполните поездку в проверочном режиме после создания условий регистрации DTC

    N/A

    • Невозможно выполнить проверку DTC

    • Количество кодов DTC, которые не соответствуют условиям регистрации DTC, достигло предела запоминающего устройства ЭБУ
    Tip:

    • Если результат проверки показывает NORMAL, система исправна.

    • Если результат проверки показывает ABNORMAL, система неисправна.

    • Если результат проверки показывает INCOMPLETE или N/A, совершите поездку на автомобиле, когда рычаг переключения передач находится в положении S, после чего повторно выполните шаг [C].

СХЕМА СОЕДИНЕНИЙ

A330668E02

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

Выполнив испытание "Control the Injection Volume for A/F Sensor" (управление объемом впрыска топлива для датчика состава топливовоздушной смеси) в режиме Active Test, можно определить неисправный участок. Испытание "Control the Injection Volume for A/F Sensor" может помочь определить, какой из узлов неисправен: датчик состава топливовоздушной смеси, подогреваемый кислородный датчик или какой-либо другой потенциально неисправный узел.

В следующих указаниях описывается порядок выполнения испытания "Control the Injection Volume for A/F Sensor" с помощью GTS.

  1. Подключите GTS к DLC3.

  2. Включите зажигание (IG).

  3. Включите GTS.

  4. Переведите двигатель в режим проверки (режим обслуживания).

    Нажмите здесьClick here

  5. Запустите и прогрейте двигатель, пока температура охлаждающей жидкости не достигнет уровня не менее 75°C (167°F).

  6. Дайте двигателю не менее 5 минут поработать на холостом ходу, когда рычаг переключения передач находится в положении P.

  7. Войдите в следующие меню: Powertrain / Engine and ECT / Active Test / Control the Injection Volume for A/F Sensor / Ptrl AF Control / AFS Voltage B1S1 и O2S B1S2.

  8. Выполните испытание в режиме Active Test при работе двигателя на холостом ходу (нажмите кнопку 12.5% или -12.5% для изменения объема впрыска топлива).

  9. Следите за выходными напряжениями датчика состава топливовоздушной смеси и подогреваемого кислородного датчика (AFS Voltage B1S1 и O2S B1S2), отображаемыми на экране GTS.

Tip:

  • Во время испытания "Control the Injection Volume for A/F Sensor" объем впрыска топлива снижается на 12,5% или увеличивается на 12,5%.

  • Каждый датчик должен надлежащим образом реагировать на увеличение или уменьшение объема впрыска топлива.

Дисплей GTS

(датчик)

Объем впрыска

Status

Напряжение

AFS Voltage B1S1

(датчик состава топливовоздушной смеси)

12.5%

Обогащение

Менее 3,1 В

-12.5%

Обеднение

Более 3,4 В

O2S B1S2

(подогреваемый кислородный датчик)

12.5%

Обогащение

Более 0,55 В

-12.5%

Обеднение

Менее 0,4 В
Note:

Задержка на выходе датчика состава топливовоздушной смеси составляет несколько с, а задержка на выходе подогреваемого кислородного датчика – приблизительно 20 с.

A283583E20

  • Описанное ниже испытание "Control the Injection Volume for A/F Sensor" дает механику возможность выполнить измерения и построить графики выходного напряжения для датчика состава топливовоздушной смеси и подогреваемого кислородного датчика.

  • Для отображения графика войдите в следующие меню: Powertrain / Engine and ECT / Active Test / Control the Injection Volume for A/F Sensor / Ptrl AF Control / AFS Voltage B1S1 and O2S B1S2; and then press the graph button on the Data List view.

Note:

Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

Tip:

  • Датчиком 1 считается ближайший к двигателю датчик.

  • Датчиком 2 считается наиболее удаленный от двигателя датчик.

  • С помощью GTS считайте данные фиксированного набора параметров. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СЧИТАЙТЕ DTC (DTC P0136, P0137, P0138, P0139 ИЛИ P013A)

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Powertrain / Engine and ECT / Trouble Codes.

    5. Считайте коды DTC.

      Powertrain > Engine and ECT > Trouble Codes

      Result

      Result

      Перейдите к

      DTC P0138 выводится

      A

      DTC P0137 выводится

      B

      DTC P0136 выводится

      C

      DTC P0139 или P013A выводится

      D

      DTC P0136, P0137, P0138, P0139 или P013A и прочие коды DTC выводятся

      E
      Tip:

      Если выводятся какие-либо другие коды, помимо P0136, P0137, P0138, P0139 или P013A, сначала выполните поиск неисправностей для данных DTC.

    B

    ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ОТРАБОТАВШИХ ГАЗОВClick here

    C

    ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS (УПРАВЛЕНИЕ ОБЪЕМОМ ВПРЫСКА ТОПЛИВА ДЛЯ ДАТЧИКА A/F)Click here

    D

    ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ОТРАБОТАВШИХ ГАЗОВClick here

    E

    ПЕРЕЙДИТЕ К ТАБЛИЦЕ DTC

    Нажмите здесьClick hereClick hereClick here

    A

  2. ПРОВЕРЬТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (ПРОВЕРЬТЕ, НЕТ ЛИ КОРОТКОГО ЗАМЫКАНИЯ)

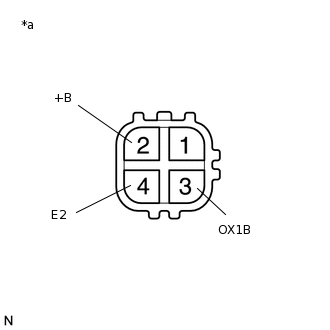

    A292987C04

    *a

    Устройство с неподсоединенным жгутом проводов

    (подогреваемый кислородный датчик)

    1. Отсоедините разъем подогреваемого кислородного датчика.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      2 (+B) - 4 (E2)

      Всегда

      10 кОм или более

      2 (+B) - 3 (OX1B)

      Всегда

      10 кОм или более
      Tip:

      После замены подогреваемого кислородного датчика выполните процедуру "Проверка после ремонта".

      Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК

    Нажмите здесьClick here

    СООТВ

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРОВЕРЬТЕ, НЕТ ЛИ КОРОТКОГО ЗАМЫКАНИЯ)

    1. Выключите питание и подождите не менее 5 мин.

    2. Отсоедините разъем ЭБУ.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Номинальное значение

      C48-24 (HT1B) - C48-100 (OX1B)

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ECM

    Нажмите здесьClick here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  4. ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ GTS (УПРАВЛЕНИЕ ОБЪЕМОМ ВПРЫСКА ТОПЛИВА ДЛЯ ДАТЧИКА A/F)

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Переведите двигатель в режим проверки (режим обслуживания).

      Нажмите здесьClick here

      Powertrain > Hybrid Control > Utility

      Информация на дисплее прибора

      Inspection Mode

    5. Запустите и прогрейте двигатель, пока температура охлаждающей жидкости не достигнет уровня не менее 75°C (167°F).

    6. Дайте двигателю не менее 5 минут поработать на холостом ходу, когда рычаг переключения передач находится в положении P.

    7. Войдите в следующие меню: Powertrain / Engine and ECT / Active Test / Control the Injection Volume for A/F Sensor/ Ptrl AF Control / O2S B1S2.

      Powertrain > Engine and ECT > Active Test

      Экран активной диагностики

      Control the Injection Volume for A/F Sensor

      Экран Data List

      O2S B1S2

    8. Используя GTS, изменяйте объем впрыска топлива, контролируя выходное напряжение подогреваемого кислородного датчика, отображаемое на экране GTS.

      Tip:

      • Во время испытания "Control the Injection Volume for A/F Sensor" объем впрыска топлива снижается на 12,5% или увеличивается на 12,5%.

      • Максимальная задержка на выходе подогреваемого кислородного датчика составляет приблизительно 20 с.

      Номинальное напряжение

      Колеблется между значением 0,4 В или ниже и значением 0,55 В или выше.

    Result

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ОТРАБОТАВШИХ ГАЗОВClick here

    СООТВ

  5. ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ GTS (УПРАВЛЕНИЕ ОБЪЕМОМ ВПРЫСКА ТОПЛИВА ДЛЯ ДАТЧИКА A/F)

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Переведите двигатель в режим проверки (режим обслуживания).

      Нажмите здесьClick here

      Powertrain > Hybrid Control > Utility

      Информация на дисплее прибора

      Inspection Mode

    5. Запустите и прогрейте двигатель, пока температура охлаждающей жидкости не достигнет уровня не менее 75°C (167°F).

    6. Дайте двигателю не менее 5 минут поработать на холостом ходу, когда рычаг переключения передач находится в положении P.

    7. Войдите в следующие меню: Powertrain / Engine and ECT / Active Test / Control the Injection Volume for A/F Sensor / Ptrl AF Control / AFS Voltage B1S1 и O2S B1S2.

      Powertrain > Engine and ECT > Active Test

      Экран активной диагностики

      Control the Injection Volume for A/F Sensor

      Экран Data List

      AFS Voltage B1S1

      O2S B1S2

    8. С помощью GTS измените объем впрыска топлива, контролируя значения выходного напряжения датчика состава топливовоздушной смеси и подогреваемого кислородного датчика, отображаемые на дисплее GTS.

      Tip:

      • Во время испытания "Control the Injection Volume for A/F Sensor" объем впрыска топлива снижается на 12,5% или увеличивается на 12,5%.

      • На дисплее GTS датчик состава топливовоздушной смеси отображается как AFS Voltage B1S1, а подогреваемый кислородный датчик – O2S B1S2.

      • Задержка на выходе датчика состава топливовоздушной смеси составляет несколько секунд, а задержка на выходе подогреваемого кислородного датчика – приблизительно 20 секунд.

      • Если при выполнении активной диагностики выходное напряжение датчика не меняется (отклик почти отсутствует), датчик может быть неисправен.

      Результат

      Информация на дисплее GTS (датчик)

      Изменение напряжения

      Перейти к

      AFS Voltage B1S1

      (датчик состава топливовоздушной смеси)

      Колеблется около значения приблизительно 3,3 В

      OK

      Не изменяется и составляет более 3,3 В

      NG

      Составляет менее 3,3 В
      Tip:

      Напряжение работоспособного подогреваемого кислородного датчика (O2S B1S2) реагирует на увеличение и уменьшение объема впрыска топлива. Если напряжение датчика состава топливовоздушной смеси (AFS Voltage B1S1) остается ниже или выше 3,3 В несмотря на нормальные показания подогреваемого кислородного датчика, датчик состава топливовоздушной смеси неисправен.

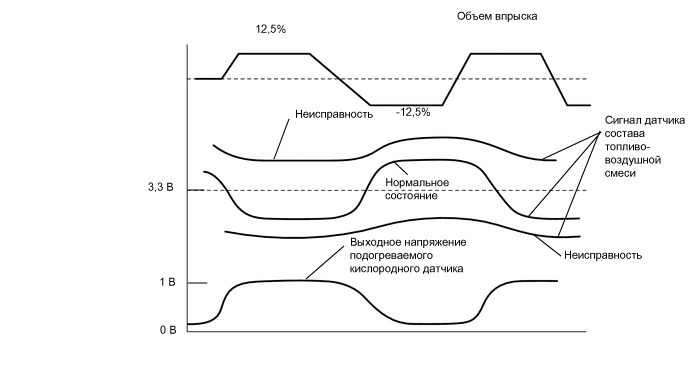

      A121606E56
    НЕ СООТВ.

    ЗАМЕНИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИClick here

    СООТВ

  6. ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS (УПРАВЛЕНИЕ ШАГОВЫМ ЭЛЕКТРОДВИГАТЕЛЕМ КЛАПАНА РОГ)

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Переведите двигатель в режим проверки (режим обслуживания).

      Нажмите здесьClick here

      Powertrain > Hybrid Control > Utility

      Информация на дисплее прибора

      Inspection Mode

    5. Запустите и прогрейте двигатель, пока температура охлаждающей жидкости не достигнет уровня не менее 75°C (167°F).

      Tip:

      Выключатели системы кондиционирования и всего вспомогательного оборудования должны быть выключены.

    6. Войдите в следующие меню: Powertrain / Engine and ECT / Active Test / Control the EGR Step Position / Primary / MAP and Throttle Idle Position.

      Powertrain > Engine and ECT > Active Test

      Экран активной диагностики

      Control the EGR Step Position

      Экран Data List

      MAP

      Throttle Idle Position

    7. Убедитесь, что параметр "Throttle Idle Position" имеет значение ON (ВКЛ), и проверьте и значения MAP в Data List, выполняя испытание Active Test.

      Tip:

      • Во время испытания в режиме Active Test не оставляйте клапан РОГ открытым на 10 с или более.

      • После завершения испытания Active Test обязательно верните клапан РОГ в положение, соответствующее шагу 0.

      • Во время испытания в режиме Active Test не открывайте клапан РОГ на 30 шагов или более.

      OK

      MAP изменяется в зависимости от положения шагового электродвигателя РОГ, когда параметр "Throttle Idle Position" имеет значение ON (ВКЛ) в Data List.

      Номинальный режим

      -

      Положение шагового электродвигателя РОГ (Active Test)

      Шаг 0

      Шаг 0-30

      MAP

      (Data List)

      (клапан РОГ полностью закрыт)

      Значение MAP не менее чем на +10 кПа (75 мм рт. ст.) выше, чем когда клапан РОГ полностью закрыт
      Tip:

      • Если при выполнении испытания в режиме Active Test значение MAP возрастает незначительно, может быть неисправен клапан РОГ.

      • Даже если клапан РОГ неисправен, при выполнении испытания с режиме Active Test может наблюдаться неравномерный холостой ход или возрастание значения MAP. Однако величина, на которую возрастает значение MAP, может быть меньше нормальной.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ПРОВЕРЬТЕ ДВИГАТЕЛЬ, ЧТОБЫ УСТАНОВИТЬ ПРИЧИНУ ЧРЕЗМЕРНО ОБОГАЩЕННОГО ИЛИ ОБЕДНЕННОГО ФАКТИЧЕСКОГО СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ (ТОПЛИВНАЯ ФОРСУНКА В СБОРЕ, ТОПЛИВНАЯ СИСТЕМА, СИСТЕМА ВПУСКА И Т.Д.)

    Нажмите здесьClick here

    NG

  7. ПРОВЕРЬТЕ КЛАПАН РОГ В СБОРЕ

    1. Снимите клапан РОГ в сборе.

      Нажмите здесьClick here

    2. Проверьте, не заедает ли клапан РОГ в открытом состоянии.

      OK

      Клапан РОГ плотно закрыт.

      Tip:

      После замены клапана РОГ в сборе выполните процедуру "Проверка после ремонта".

      Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ПРОВЕРЬТЕ ДВИГАТЕЛЬ, ЧТОБЫ УСТАНОВИТЬ ПРИЧИНУ ЧРЕЗМЕРНО ОБОГАЩЕННОГО ИЛИ ОБЕДНЕННОГО ФАКТИЧЕСКОГО СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ (ТОПЛИВНАЯ ФОРСУНКА В СБОРЕ, ТОПЛИВНАЯ СИСТЕМА, СИСТЕМА ВПУСКА И Т.Д.)

    Нажмите здесьClick here

    NG

    ЗАМЕНИТЕ КЛАПАН РОГ В СБОРЕ

    Нажмите здесьClick here

  8. ЗАМЕНИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ

    1. Замените датчик состава топливовоздушной смеси.

      Нажмите здесьClick here

      Tip:

      Выполните "Проверку после ремонта" после замены датчика состава топливовоздушной смеси.

      Нажмите здесьClick here

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    ДАЛЕЕ

  9. ВЫПОЛНИТЕ ПОЕЗДКУ В ПРОВЕРОЧНОМ РЕЖИМЕ

    1. Выполните поездку в проверочном режиме (P0136, P0137 и P0138).

    Result

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  10. ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P0136)

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Powertrain / Engine and ECT / Utility / All Readiness.

      Powertrain > Engine and ECT > Utility

      Информация на дисплее прибора

      All Readiness

    5. Введите DTC: P0136.

    6. Убедитесь, что для параметра DTC Monitor отображается значение NORMAL. Если параметр DTC MONITOR имеете значение INCOMPLETE, повторно выполните проверочную поездку, увеличив скорость автомобиля.

      Result

      Result

      Перейти К

      NORMAL

      (коды DTC не выводятся)

      А

      ABNORMAL

      (DTC P0136 выводится)

      B
    А

    КОНЕЦ

    B

  11. ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS (УПРАВЛЕНИЕ ШАГОВЫМ ЭЛЕКТРОДВИГАТЕЛЕМ КЛАПАНА РОГ)

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Переведите двигатель в режим проверки (режим обслуживания).

      Нажмите здесьClick here

      Powertrain > Hybrid Control > Utility

      Информация на дисплее прибора

      Inspection Mode

    5. Запустите и прогрейте двигатель, пока температура охлаждающей жидкости не достигнет уровня не менее 75°C (167°F).

      Tip:

      Выключатели системы кондиционирования и всего вспомогательного оборудования должны быть выключены.

    6. Войдите в следующие меню: Powertrain / Engine and ECT / Active Test / Control the EGR Step Position / Primary / MAP and Throttle Idle Position.

      Powertrain > Engine and ECT > Active Test

      Экран активной диагностики

      Control the EGR Step Position

      Экран Data List

      MAP

      Throttle Idle Position

    7. Убедитесь, что параметр "Throttle Idle Position" имеет значение ON (ВКЛ), и проверьте и значения MAP в Data List, выполняя испытание Active Test.

      Tip:

      • Во время испытания в режиме Active Test не оставляйте клапан РОГ открытым на 10 с или более.

      • После завершения испытания Active Test обязательно верните клапан РОГ в положение, соответствующее шагу 0.

      • Во время испытания в режиме Active Test не открывайте клапан РОГ на 30 шагов или более.

      OK

      MAP изменяется в зависимости от положения шагового электродвигателя РОГ, когда параметр "Throttle Idle Position" имеет значение ON (ВКЛ) в Data List.

      Номинальный режим

      -

      Положение шагового электродвигателя РОГ (Active Test)

      Шаг 0

      Шаг 0-30

      MAP

      (Data List)

      (клапан РОГ полностью закрыт)

      Значение MAP не менее чем на +10 кПа (75 мм рт. ст.) выше, чем когда клапан РОГ полностью закрыт
      Tip:

      • Если при выполнении испытания в режиме Active Test значение MAP возрастает незначительно, может быть неисправен клапан РОГ.

      • Даже если клапан РОГ неисправен, при выполнении испытания с режиме Active Test может наблюдаться неравномерный холостой ход или возрастание значения MAP. Однако величина, на которую возрастает значение MAP, может быть меньше нормальной.

      • После замены подогреваемого кислородного датчика выполните процедуру "Проверка после ремонта".

        Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК

    Нажмите здесьClick here

    NG

  12. ПРОВЕРЬТЕ КЛАПАН РОГ В СБОРЕ

    1. Снимите клапан РОГ в сборе.

      Нажмите здесьClick here

    2. Проверьте, не заедает ли клапан РОГ в открытом состоянии.

      OK

      Клапан РОГ плотно закрыт.

      Tip:

      Выполните "Проверку после ремонта" после замены клапана РОГ в сборе или подогреваемого кислородного датчика.

      Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК

    Нажмите здесьClick here

    NG

    ЗАМЕНИТЕ КЛАПАН РОГ В СБОРЕ

    Нажмите здесьClick here

  13. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧКИ ОТРАБОТАВШИХ ГАЗОВ

    1. Проверьте, нет ли утечек отработавших газов.

      OK

      Утечки газов отсутствуют.

      Tip:

      Выполните "Проверку после ремонта" после ремонта или замены системы выпуска.

      Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    УСТРАНИТЕ УТЕЧКУ ОТРАБОТАВШИХ ГАЗОВ ИЛИ ЗАМЕНИТЕ НЕИСПРАВНЫЙ УЗЕЛ

    OK

  14. ПРОВЕРЬТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (СОПРОТИВЛЕНИЕ ПОДОГРЕВАТЕЛЯ)

    Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК

    Нажмите здесьClick here

    СООТВ

  15. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК – ECM)

    1. Отсоедините разъем подогреваемого кислородного датчика.

    2. Отсоедините разъем ЭБУ.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      C11-1 (HT1B) - C48-24 (HT1B)

      Всегда

      Менее 1 Ом

      C11-3 (OX1B) - C48-100 (OX1B)

      Всегда

      Менее 1 Ом

      C11-4 (E2) - C48-132 (EX1B)

      Всегда

      Менее 1 Ом

      C11-1 (HT1B) или C48-24 (HT1B) - масса

      Всегда

      10 кОм или более

      C11-3 (OX1B) или C48-100 (OX1B) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  16. ЗАМЕНИТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК

    1. Замените подогреваемый кислородный датчик.

      Нажмите здесьClick here

      Tip:

      После замены подогреваемого кислородного датчика выполните процедуру "Проверка после ремонта".

      Нажмите здесьClick here

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    ДАЛЕЕ

  17. ВЫПОЛНИТЕ ПОЕЗДКУ В ПРОВЕРОЧНОМ РЕЖИМЕ

    1. Выполните поездку в проверочном режиме (P0136, P0137 и P0138).

    Result

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  18. ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P0136 ИЛИ P0137)

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Powertrain / Engine and ECT / Utility / All Readiness.

      Powertrain > Engine and ECT > Utility

      Информация на дисплее прибора

      All Readiness

    5. Введите DTC: P0136 или P0137.

    6. Убедитесь, что для параметра DTC Monitor отображается значение NORMAL. Если параметр DTC MONITOR имеете значение INCOMPLETE, повторно выполните проверочную поездку, увеличив скорость автомобиля.

      Result

      Result

      Перейти К

      ABNORMAL

      (DTC P0136 или P0137 выводится)

      A

      NORMAL

      (коды DTC не выводятся)

      B
    B

    КОНЕЦ

    A

  19. ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS (УПРАВЛЕНИЕ ШАГОВЫМ ЭЛЕКТРОДВИГАТЕЛЕМ КЛАПАНА РОГ)

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Переведите двигатель в режим проверки (режим обслуживания).

      Нажмите здесьClick here

      Powertrain > Hybrid Control > Utility

      Информация на дисплее прибора

      Inspection Mode

    5. Запустите и прогрейте двигатель, пока температура охлаждающей жидкости не достигнет уровня не менее 75°C (167°F).

      Tip:

      Выключатели системы кондиционирования и всего вспомогательного оборудования должны быть выключены.

    6. Войдите в следующие меню: Powertrain / Engine and ECT / Active Test / Control the EGR Step Position / Primary / MAP and Throttle Idle Position.

      Powertrain > Engine and ECT > Active Test

      Экран активной диагностики

      Control the EGR Step Position

      Экран Data List

      MAP

      Throttle Idle Position

    7. Убедитесь, что параметр "Throttle Idle Position" имеет значение ON (ВКЛ), и проверьте и значения MAP в Data List, выполняя испытание Active Test.

      Tip:

      • Во время испытания в режиме Active Test не оставляйте клапан РОГ открытым на 10 с или более.

      • После завершения испытания Active Test обязательно верните клапан РОГ в положение, соответствующее шагу 0.

      • Во время испытания в режиме Active Test не открывайте клапан РОГ на 30 шагов или более.

      OK

      MAP изменяется в зависимости от положения шагового электродвигателя РОГ, когда параметр "Throttle Idle Position" имеет значение ON (ВКЛ) в Data List.

      Номинальный режим

      -

      Положение шагового электродвигателя РОГ (Active Test)

      Шаг 0

      Шаг 0-30

      MAP

      (Data List)

      (клапан РОГ полностью закрыт)

      Значение MAP не менее чем на +10 кПа (75 мм рт. ст.) выше, чем когда клапан РОГ полностью закрыт
      Tip:

      • Если при выполнении испытания в режиме Active Test значение MAP возрастает незначительно, может быть неисправен клапан РОГ.

      • Даже если клапан РОГ неисправен, при выполнении испытания с режиме Active Test может наблюдаться неравномерный холостой ход или возрастание значения MAP. Однако величина, на которую возрастает значение MAP, может быть меньше нормальной.

      • Выполните "Проверку после ремонта" после замены датчика состава топливовоздушной смеси.

        Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ

    Нажмите здесьClick here

    NG

  20. ПРОВЕРЬТЕ КЛАПАН РОГ В СБОРЕ

    1. Снимите клапан РОГ в сборе.

      Нажмите здесьClick here

    2. Проверьте, не заедает ли клапан РОГ в открытом состоянии.

      OK

      Клапан РОГ плотно закрыт.

      Tip:

      Выполните "Проверку после ремонта" после замены клапана РОГ в сборе или датчика состава топливовоздушной смеси.

      Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ

    Нажмите здесьClick here

    NG

    ЗАМЕНИТЕ КЛАПАН РОГ В СБОРЕ

    Нажмите здесьClick here

  21. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧКИ ОТРАБОТАВШИХ ГАЗОВ

    1. Проверьте, нет ли утечек отработавших газов.

      OK

      Утечки газов отсутствуют.

      Tip:

      Выполните "Проверку после ремонта" после ремонта или замены системы выпуска.

      Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    УСТРАНИТЕ УТЕЧКУ ОТРАБОТАВШИХ ГАЗОВ ИЛИ ЗАМЕНИТЕ НЕИСПРАВНЫЙ УЗЕЛ

    СООТВ

  22. ПРОВЕРЬТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (ПРОВЕРЬТЕ, НЕТ ЛИ КОРОТКОГО ЗАМЫКАНИЯ)

    1. Выключите питание и подождите не менее 5 мин.

    2. Отсоедините разъем ЭБУ.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Номинальное значение

      C48-24 (HT1B) - C48-100 (OX1B)

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  23. ВЫПОЛНИТЕ ПОЕЗДКУ В ПРОВЕРОЧНОМ РЕЖИМЕ

    1. Выполните поездку в проверочном режиме (P0139 и P013A).

    Result

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  24. СЧИТАЙТЕ КОДЫ DTC (ПРОВЕРЬТЕ, ВЫВОДИТСЯ ЛИ ПОВТОРНО DTC P0139 ИЛИ P013A)

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Powertrain / Engine and ECT / Utility / All Readiness.

      Powertrain > Engine and ECT > Utility

      Информация на дисплее прибора

      All Readiness

    5. Введите DTC: P0139 или P013A.

    6. Убедитесь, что для параметра DTC Monitor отображается значение NORMAL. Если параметр DTC MONITOR имеете значение INCOMPLETE, повторно выполните проверочную поездку, увеличив скорость автомобиля.

      Result

      Result

      Перейти К

      ABNORMAL

      (DTC P0139 или P013A выводится)

      А

      NORMAL

      (коды DTC не выводятся)

      B
    B

    ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

    Нажмите здесьClick here

    A

  25. ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS (УПРАВЛЕНИЕ ШАГОВЫМ ЭЛЕКТРОДВИГАТЕЛЕМ КЛАПАНА РОГ)

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Переведите двигатель в режим проверки (режим обслуживания).

      Нажмите здесь

      Powertrain > Hybrid Control > Utility

      Информация на дисплее прибора

      Inspection Mode

      Нажмите здесьClick here

    5. Запустите и прогрейте двигатель, пока температура охлаждающей жидкости не достигнет уровня не менее 75°C (167°F).

      Tip:

      Выключатели системы кондиционирования и всего вспомогательного оборудования должны быть выключены.

    6. Войдите в следующие меню: Powertrain / Engine and ECT / Active Test / Control the EGR Step Position / Primary / MAP and Throttle Idle Position.

      Powertrain > Engine and ECT > Active Test

      Экран активной диагностики

      Control the EGR Step Position

      Экран Data List

      MAP

      Throttle Idle Position

    7. Убедитесь, что параметр "Throttle Idle Position" имеет значение ON (ВКЛ), и проверьте и значения MAP в Data List, выполняя испытание Active Test.

      Tip:

      • Во время испытания в режиме Active Test не оставляйте клапан РОГ открытым на 10 с или более.

      • После завершения испытания Active Test обязательно верните клапан РОГ в положение, соответствующее шагу 0.

      • Во время испытания в режиме Active Test не открывайте клапан РОГ на 30 шагов или более.

      OK

      MAP изменяется в зависимости от положения шагового электродвигателя РОГ, когда параметр "Throttle Idle Position" имеет значение ON (ВКЛ) в Data List.

      Номинальный режим

      -

      Положение шагового электродвигателя РОГ (Active Test)

      Шаг 0

      Шаг 0-30

      MAP

      (Data List)

      (клапан РОГ полностью закрыт)

      Значение MAP не менее чем на +10 кПа (75 мм рт. ст.) выше, чем когда клапан РОГ полностью закрыт
      Tip:

      • Если при выполнении испытания в режиме Active Test значение MAP возрастает незначительно, может быть неисправен клапан РОГ.

      • Даже если клапан РОГ неисправен, при выполнении испытания с режиме Active Test может наблюдаться неравномерный холостой ход или возрастание значения MAP. Однако величина, на которую возрастает значение MAP, может быть меньше нормальной.

      • После замены подогреваемого кислородного датчика выполните процедуру "Проверка после ремонта".

        Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК

    Нажмите здесьClick here

    NG

  26. ПРОВЕРЬТЕ КЛАПАН РОГ В СБОРЕ

    1. Снимите клапан РОГ в сборе.

      Нажмите здесьClick here

    2. Проверьте, не заедает ли клапан РОГ в открытом состоянии.

      OK

      Клапан РОГ плотно закрыт.

      Tip:

      Выполните "Проверку после ремонта" после замены клапана РОГ в сборе или подогреваемого кислородного датчика.

      Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК

    Нажмите здесьClick here

    NG

    ЗАМЕНИТЕ КЛАПАН РОГ В СБОРЕ

    Нажмите здесьClick here
