ДАТЧИК ДОЖДЯ ПРОВЕРКА БЕЗ СНЯТИЯ С АВТОМОБИЛЯ

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ДАТЧИК ДОЖДЯ

    1. Снимите крышку датчика дождя.

      Нажмите здесьClick here

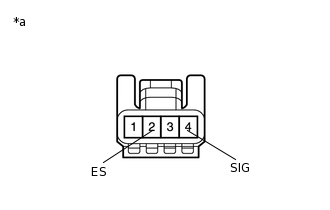

    2. E267170C01

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к датчику дождя)

      Отсоедините разъем датчика дождя.

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Номинальное сопротивление

      4 (SIG) - масса

      Питание включено (IG)

      11 - 14 В

    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Номинальное сопротивление

      2 (ES) - масса

      Всегда

      Менее 1 Ом

      Если результат проверки не отвечает требованиям, отремонтируйте или замените жгут проводов или разъем.

    5. Подсоедините разъем датчика дождя.

    6. Подсоедините осциллограф к разъему датчика дождя.

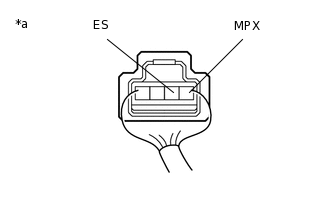

    7. E257042C01

      *a

      Устройство с подсоединенным жгутом проводов

      (датчик дождя)

      Проверьте наличие импульсов.

      Table 1. OK

      Подключение диагностического прибора

      Условие

      Номинальное сопротивление

      1 (MPX) - 2 (ES)

      Питание включено (IG)

      Формирование импульсов:

      Если результат проверки не отвечает требованиям, замените датчик дождя.

    8. Установите крышку датчика дождя.
