КОЖУХ ЛЮКА (для моделей с люком панорамного обзора) РАЗБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ КРОНШТЕЙН ЛАМПЫ ОСВЕЩЕНИЯ САЛОНА

    1. B424795

      Отверните 4 гайки.

    2. Расцепите зажим, чтобы снять кронштейн лампы освещения салона.

  2. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ КРЫШИ № 2

    1. B424796

      Отсоедините разъем.

    2. Расцепите захват, чтобы снять жгут электропроводки крыши № 2.

  3. СНИМИТЕ ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ (для люка)

    1. B424799

      Выверните 2 болта и снимите приводной механизм люка.

  4. СНИМИТЕ ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ (для солнцезащитного навеса крыши)

    1. B424800

      Выверните 2 болта и снимите приводной механизм люка.

  5. СНИМИТЕ НАПРАВЛЯЮЩУЮ ЛЮКА В СБОРЕ

    1. Отверните 18 гаек и снимите направляющую люка в сборе.

      B424797

  6. СНИМИТЕ СОЛНЦЕЗАЩИТНУЮ ПАНЕЛЬ В СБОРЕ

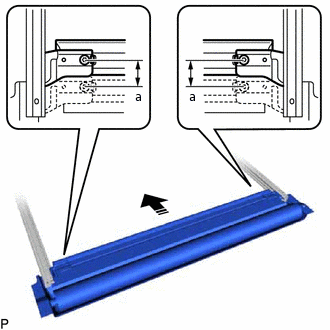

    1. B424801C01
      V113147

      Сдвиг

      Сдвиньте солнцезащитную панель в сборе, как показано на рисунке.

      Номинальный режим

      Область

      Размер

      a

      30 мм (1,18 дюйма)
    2. B424805

      Выверните 2 винта с помощью торцевого ключа с головкой "TORX" T25.

    3. Освободите 2 захвата и 2 направляющие.

    4. B424804

      С помощью торцевого ключа "TORX" T25 выверните 4 винта и снимите солнцезащитную панель в сборе.

  7. СНИМИТЕ ПАНЕЛЬ ЛЮКА № 2 В СБОРЕ

    1. B424806C01
      V100135

      Гайка
      V100136

      Винт "TORX"

      Отверните 4 гайки.

    2. С помощью торцевого ключа "TORX" T25 выверните 2 винта и снимите панель люка № 2 в сборе.

  8. СНИМИТЕ ПАНЕЛЬ ЛЮКА № 1 В СБОРЕ

    1. B424808C01
      V100155

      Двухсторонняя клейкая лента

      Выверните винт с помощью торцевого ключа с головкой T25 "TORX".

    2. Расцепите 6 фиксаторов и направляющую, чтобы снять панель люка № 1 в сборе.

  9. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВКУ ЛЮКА № 1

    1. Отверните 6 гаек.

      B424810C01

      *A

      Задняя сторона

      -

      -
      V100155

      Двухсторонняя клейкая лента

      -

      -

    2. Расцепите фиксатор и снимите левую боковую облицовку люка № 1.

  10. СНИМИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ ЛЮКА № 1

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

  11. СНИМИТЕ ЗАДНЮЮ ОБЛИЦОВКУ ЛЮКА

    1. B424811

      Расцепите 4 захвата и 3 направляющие, чтобы снять заднюю облицовку люка с панели кожуха люка.
