СИСТЕМА КОНТРОЛЯ СЛЕПЫХ ЗОН

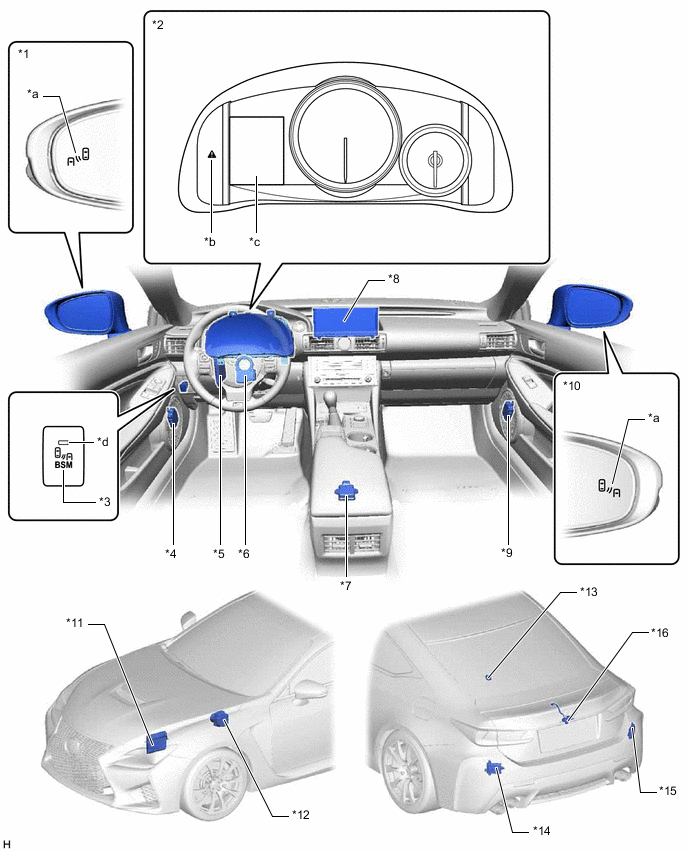

Figure 1. Для моделей с левосторонним рулевым управлением
| *1 | ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ | *2 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *3 | ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН (ВЫКЛЮЧАТЕЛЬ ОТМЕНЫ ПРЕДУПРЕЖДЕНИЯ В СБОРЕ) | *4 | ЭБУ ЭЛЕКТРОПРИВОДА ЛЕВОГО НАРУЖНОГО ЗЕРКАЛА В СБОРЕ |
| *5 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *6 | ДАТЧИК ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА |
| *7 | ДАТЧИК РЫСКАНЬЯ | *8 | МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ |
| *9 | ЭБУ ЭЛЕКТРОПРИВОДА ПРАВОГО НАРУЖНОГО ЗЕРКАЛА В СБОРЕ | *10 | ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ |
| *11 | ECM | *12 | БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ - ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ |
| *13 | ЗУММЕР RCTA (ЗУММЕР СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН) | *14 | ЛЕВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН |
| *15 | ПРАВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН | *16 | ЗАДНЯЯ ТЕЛЕКАМЕРА В СБОРЕ |
| *a | Контрольная лампа наружного зеркала заднего вида | *b | Главная контрольная лампа аварийного состояния |
| *c | Мультиинформационный дисплей | *d | Контрольная лампа включения/выключения системы контроля слепых зон |

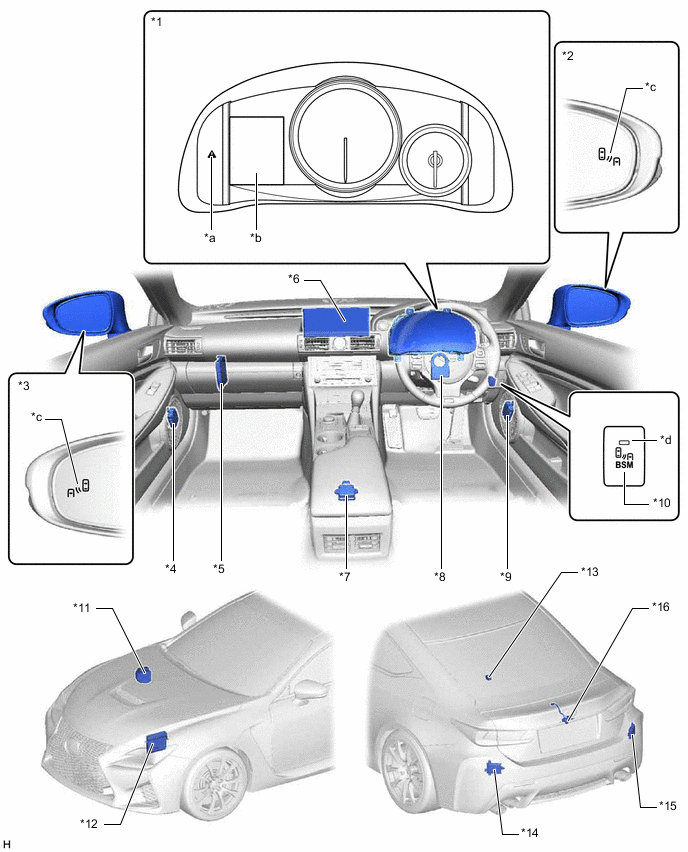

Figure 2. Для моделей с правосторонним рулевым управлением
| *1 | ЩИТОК ПРИБОРОВ В СБОРЕ | *2 | ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ |
| *3 | ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ | *4 | ЭБУ ЭЛЕКТРОПРИВОДА ЛЕВОГО НАРУЖНОГО ЗЕРКАЛА В СБОРЕ |
| *5 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *6 | МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ |
| *7 | ДАТЧИК РЫСКАНЬЯ | *8 | ДАТЧИК ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА |
| *9 | ЭБУ ЭЛЕКТРОПРИВОДА ПРАВОГО НАРУЖНОГО ЗЕРКАЛА В СБОРЕ | *10 | ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН (ВЫКЛЮЧАТЕЛЬ ОТМЕНЫ ПРЕДУПРЕЖДЕНИЯ В СБОРЕ) |
| *11 | БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ - ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ |
*12 | ECM |
| *13 | ЗУММЕР RCTA (ЗУММЕР СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН) | *14 | ЛЕВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН |
| *15 | ПРАВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН | *16 | ЗАДНЯЯ ТЕЛЕКАМЕРА В СБОРЕ |
| *a | Главная контрольная лампа аварийного состояния | *b | Мультиинформационный дисплей |
| *c | Контрольная лампа наружного зеркала заднего вида | *d | Контрольная лампа включения/выключения системы контроля слепых зон |
