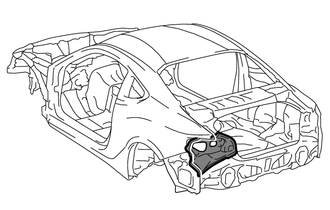

НАРУЖНАЯ ЗАДНЯЯ БОКОВАЯ ПАНЕЛЬ КОЖУХА ЗАМЕНА УЗЛОВ

K105090

  1. СНЯТИЕ

    Значения символов
    K108818

    Точки сварки при снятии
    K108820

    Точки сварки при снятии
    K108827

    Обрежьте, например, с помощью шлифовальной машины

  2. УСТАНОВКА

    Значения символов
    K108823

    Сварка электрозаклепкой
    K108825

    Сварка электрозаклепкой
    K108831

    Стыковой сварной шов

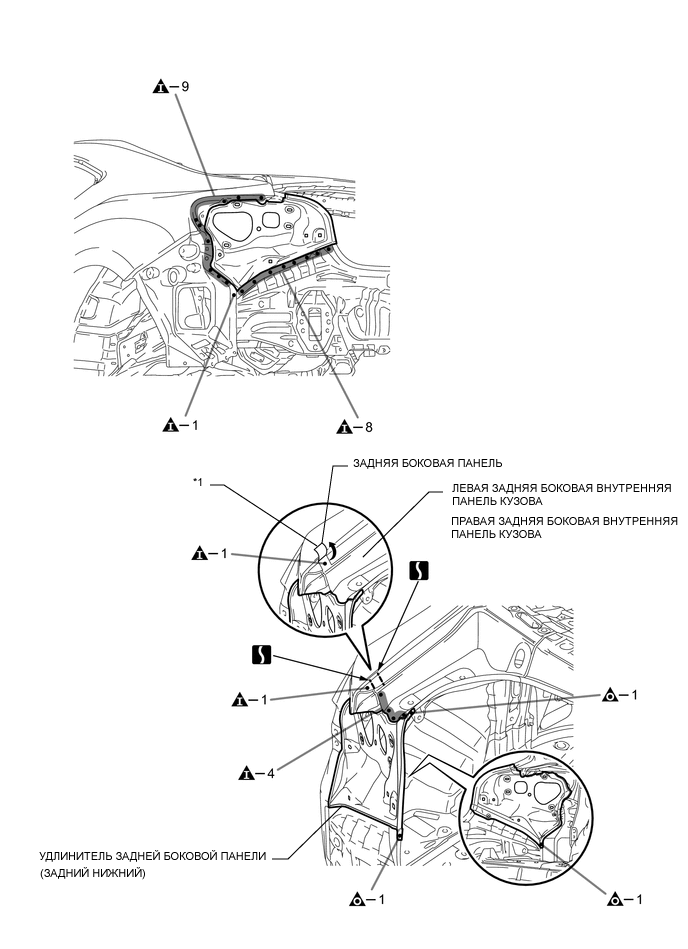

  1. ТОЧКА СНЯТИЯ

  2. Обрежьте наружную заднюю боковую панель и отогните ее вверх, как показано на *1. Затем прорежьте зону сварки внутренней задней боковой панели и внутренней задней боковой панели, и снимите задний нижний удлинитель задней боковой панели кузова.

K139754E01

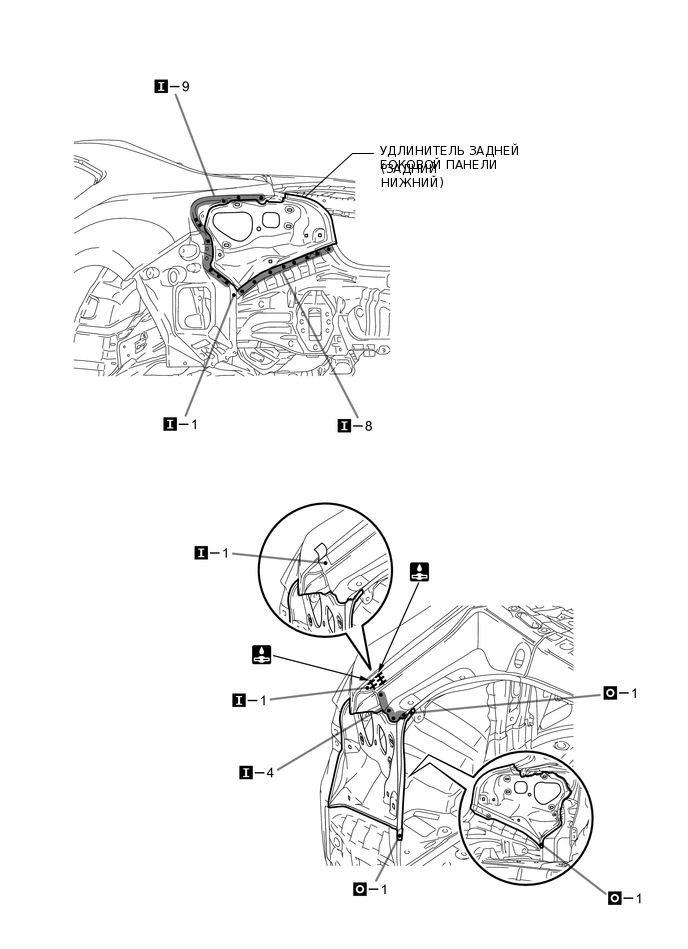

  1. ТОЧКА УСТАНОВКИ

  2. Проверьте сопряжение новых деталей с прилегающими деталями кузова перед сваркой. От того, насколько правильно сопрягаются детали друг с другом, будет зависеть после сборки внешний вид узла и всего автомобиля.

  3. Установите не закрепляя новые детали и измерьте необходимые размеры в соответствии со схемой измерений (См. размеры кузова.)

  4. После сварки нанесите герметик для кузова на соответствующие детали (См. раздел "Лакокрасочное покрытие".)

  5. После нанесения верхнего слоя покрытия нанесите антикоррозийное средство на сварные точки несущих рабочую нагрузку швов замкнутого профиля с внутренней стороны панели.

K139755E01
